Creazione e modifica di parti in lamiera

Crea un nuovo disegno di lamiera usando gli strumenti presenti nella scheda Sheet Metal (Lamiera). Vedere Conversione di un disegno in lamiera se si è già modellata la parte.

Per creare un nuovo disegno di lamiera

1. Fai clic sulla scheda Sheet Metal (Lamiera).

2. Seleziona uno strumento nel gruppo Sketch (Schizzo).

3. Traccia lo schizzo della prima parete della parte in lamiera:





   È possibile vedere in anteprima lo spessore della parete di cui si traccia lo schizzo.

   Vedere Schizzo di parti in lamiera per maggiori informazioni e istruzioni.



4. Fai clic su Pull (Trascina) sulla scheda Sheet Metal (Lamiera).

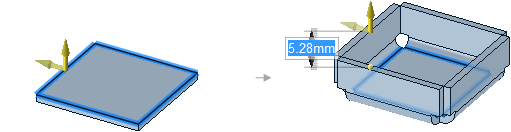

5. Seleziona un bordo o dei bordi e trascina le pareti laterali sulla parte:



   giunzioni, scarichi angolo e piegature vengono create in automatico, se necessario.

   Vedere Trascinamento di parti in lamiera per maggiori informazioni e istruzioni.

Per evidenziare oggetti in un disegno di lamiera

Seleziona le opzioni nel gruppo della barra multifunzione Highlight (Evidenziazione) sulla scheda Sheet Metal (Lamiera).

L'evidenziazione può essere attivata o disattivata per giunzioni, scarichi, intagli e altri oggetti in lamiera. Si può inoltre personalizzare l'evidenziazione di colori nelle SpaceClaim Opzioni di lamiera.
