Creazione del guscio di un solido

Usa lo strumento Shell (GuscioSolido o parte che è scavata da una faccia selezionata, lasciando un guscio di spessore designato.) nel gruppo della barra multifunzione Insert (Inserisci) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) per rimuovere una delle facce di un solido e creare un guscio di un determinato spessore. È quindi possibile usare lo strumento GuscioSolido o parte che è scavata da una faccia selezionata, lasciando un guscio di spessore designato. per rimuovere altri lati del guscio. SpaceClaim crea automaticamente una relazione di offset tra i lati del solido.

È anche possibile creare un guscio chiuso senza rimuovere una faccia.

I solidi per i quali è stato creato un guscio possono presentare smussi e arrotondamenti, e le facce possono essere abbozzate. Lo smusso o il bordo arrotondato saranno creati e mantenuti su entrambe le facce di offset. Un solido per il quale è stato creato un guscio, che presenta uno smusso, è mostrato nella sezione trasversale seguente.

Per creare un guscio

1. Fai clic sullo strumento  Shell (GuscioSolido o parte che è scavata da una faccia selezionata, lasciando un guscio di spessore designato.) nel gruppo della barra multifunizione Crea sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   SpostaUno strumento usato per traslare o ruotare la geometria. il mouse sui solidi nel disegno per evidenziare le facce che potrebbero essere rimosse.

2. (Opzionale) Immetti un valore nel campo delle quote per modificare lo spessore del guscio.

   Immetti un numero negativo per creare lo spessore del guscio dall'esterno del solido.

3. Seleziona la faccia che intendi rimuovere.

   La faccia viene rimossa e il guscio viene creato. La linea di base dell'offset è visualizzata in blu. Se non si è cambiato lo spessore, quello di default viene definito dalla spaziatura minore della griglia.

4. (Opzionale) Continua a fare clic per rimuovere facce aggiuntive.

Per creare un guscio chiuso

1. Seleziona il solido.

2. Fai clic sullo strumento Shell (GuscioSolido o parte che è scavata da una faccia selezionata, lasciando un guscio di spessore designato.).

   Viene creato un guscio interno.

Per modificare un guscio

Fai clic con il tasto destro del mouse sul guscio per modificarne lo spessore.

Guide degli strumenti

Esempi

Un guscio aperto e uno chiuso

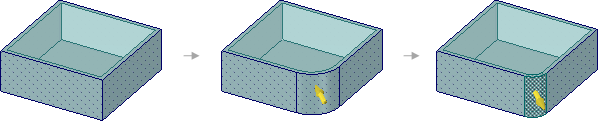

L'aggiunta e la modifica di un bordo arrotondato su una parte per la quale è stato creato un guscio od offset cambia le facce interne.
