Creazione di note

Usa lo strumento Note (NotaAnnotazione posta su un disegno, foglio di disegno o markup 3D. Le note contengono testo o simboli che inserite e possono essere connesse alla geometria da una direttrice note.) per annotare disegni, fogli di disegno e markup 3D. È possibile utilizzare tale strumento per creare e modificare le note. È inoltre possibile progettare la nota su schizzo o un solido. Posiziona il piano annotazioni su un livello e la nota su un altro livello, quindi disattiva la visibilità del livello per il piano annotazioni per nasconderla. Inoltre, è anche possibile creare un testo di nota circolare.

Le note sono visualizzate nell'albero Struttura. Similmente alle curve, le note possono trovarsi in piani data o fogli di disegno. Diversamente dalle curve, non possono trovarsi direttamente in una parte. Pertanto, in una parte, non si vedrà la cartella Note.

Per creare una nota

1. Seleziona lo strumento Note  (NotaAnnotazione posta su un disegno, foglio di disegno o markup 3D. Le note contengono testo o simboli che inserite e possono essere connesse alla geometria da una direttrice note.) dal gruppo della barra multifunzione Annotation (AnnotazioneInformazioni che è possibile aggiungere ad un disegno, come note, dimensioni, tolleranze geometriche, segni di centratura, e Bills of Materials (Distinte materiali).) nella scheda Detail (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.).

   SpostaUno strumento usato per traslare o ruotare la geometria. il mouse sulle facce del disegno per un'anteprima dei piani annotazioni idonei. (Nella modalità schizzo e modalità sezione, la griglia dello schizzo definisce il piano annotazioni).

2. Fai clic su una faccia per creare il piano sul quale posizionare la nota.

   Per creare un piano annotazioni per una faccia cilindrica, seleziona l'asse del cilindro.

   Se devi cambiare il piano annotazioni, fai clic con il tasto destro su Select New Annotation Plane (Seleziona nuovo piano annotazioni) dal menu contestuale e seleziona un nuovo piano annotazioni.

3. Fai clic per posizionare la nota sul piano.

4. Immetti il testo della nota.

   • Fai clic nella barra di formattazione rapida per inserire un simbolo nella nota sulla posizione del cursore.
   • Fai clic nella barra di formattazione rapida per inserire un campo dinamico. Nei campi dinamici sono inclusi i valori correnti di varie proprietà.
   • È possibile formattare il testo della nota e inserire il testo tagliando, copiando e incollando il testo da altre note o annotazioni su quote.
   • SpaceClaim riconosce numerosi caratteri salvati sul computer. Se si copia testo esterno a SpaceClaim e il carattere non viene riconosciuto, verrà usato il carattere di default.

5. Regola l'orientamento della nota trascinando i gestori di rotazione.

   Per note verticali, definisci la proprietà Stacked (Impilato) su True.

Per creare un campo per le note

I codici dei campi possono essere inclusi in una nota. Il testo nei codici dei campi è variabile; in altre parole, il testo all'interno di un campo è legato al codice. Pertanto, se si cambia un codice di campo nella nota o nel foglio di disegno, per esempio un formato di data, il campo si aggiorna automaticamente.

Alcuni codici di campo sono bidirezionali; per esempio, l'aggiunta del codice di campo Scale (ScalaSolido o superficie: cambiare le dimensioni dell'oggetto selezionato usando lo strumento Pull (Trascina). E' possibile modificare la scala dinamicamente o inserendo un valore di scala. Foglio di disegno o viste trasversali: ingrandire o ridurre la vista selezionando una Vista nell'albero Struttura e modificando il pannello Properties (Proprietà).) a un foglio di disegno consente di cambiare la scala modificando la nota, o di cambiare la scala modificando il valore dall'elenco a discesa Scale (ScalaSolido o superficie: cambiare le dimensioni dell'oggetto selezionato usando lo strumento Pull (Trascina). E' possibile modificare la scala dinamicamente o inserendo un valore di scala. Foglio di disegno o viste trasversali: ingrandire o ridurre la vista selezionando una Vista nell'albero Struttura e modificando il pannello Properties (Proprietà).) nel gruppo Sheet Setup (Impostazione del foglio) nella scheda Detail (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.).

1. Fai clic sul testo della nota e posiziona il cursore nel punto in cui desideri visualizzare il campo.

2. Fai clic con il tasto destro del mouse per visualizzare la barra di formattazione rapida.

3. Fai clic nella barra di formattazione rapida per visualizzare la finestra Field (Campo).

   Nella scheda Fields (Campi) vengono visualizzate le proprietà disponibili per l'inserimento. (Le proprietà del documento sono quelle visualizzate nel pannello Properties (Proprietà) che si attiva selezionando il disegno di livello superiore nell'albero Struttura).

4. Seleziona un valore dall'elenco a discesa Category (Categoria) per filtrare le proprietà visualizzate nell'elenco Fields (Campi).

   Facendo clic su Selected Object (OggettoQualsiasi cosa riconoscibile dagli strumenti. Gli oggetti 3D includono vertici, spigoli, facce, superfici, solidi, layout, piani, assi e origini, Gli oggetti 2D includono punti e linee. selezionato) è possibile fare clic su qualsiasi oggetto nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) o nell'albero Struttura per rendere le proprietà disponibili.

   Selezionando Formula, è possibile inserire una espressione e includere campi numerici entro l'espressione.

5. Fai clic su una proprietà nell'elenco Fields (Campi).

6. Fai clic sulla scheda Format (Formato) per formattare il testo all'interno del campo

   Le opzioni di formattazione si basano sul tipo di valore della proprietà. Ad esempio, è possibile formattare le stringhe in maiuscolo, minuscolo, con le maiuscole a inizio parola o con tutte le iniziali maiuscole.

7. Fai clic su OK per inserire il campo dinamico formattato nella nota ove il cursore è posizionato.

   Se il campo è vuoto, verifica che la proprietà selezionata disponga di un valore selezionando l'oggetto appropriato e visualizzando il pannello Properties (Proprietà).

Per copiare una nota

Tenendo premuto CTRL, trascina una nota per copiarla.

È possibile anche fare quanto segue:

• Fai clic su una nota.
• La nota viene visualizzata all'interno del contorno del riquadro del testo.
• Fai clic sul contorno.
• Premi CTRL+c
• Premi CTRL+v

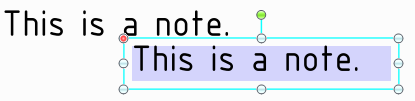

• La copia della nota viene visualizzata in basso e a destra di quella originale.

• Incollando la nota in un foglio differente, verrà incollata nello stesso punto del foglio originale. Non la incolla nel punto di posizionamento del cursore.
• In caso di vista ingrandita, la nota verrà incollata al centro della vista. Se vi è un'altra nota in quel punto, la nuova nota verrà incollata sotto e a destra di quella nota.

Per modificare una nota

1. Seleziona la nota per spostarla, ridimensionarla o girarla.

   Selezionando una singola nota, è possibile modificarla, ridimensionarla e ruotarla. Selezionando più note, è possibile solo spostare o cambiare la formattazione.

   Per spostare il riquadro della nota, sposta il mouse sul bordo del riquadro finché il cursore non cambia in , quindi trascina la nota.

   Per ridimensionare il riquadro contenente la nota, trascina i gestori del riquadro della nota (i cerchi bianchi).

   Per ruotare la nota, trascina il gestore di rotazione (il cerchio verde). Premi Shift per agganciarti agli incrementi angolari.

2. Seleziona il testo nota per riformattarlo.

   Fai clic su un campo per modificarlo. La modifica del valore di una stringa si riflette anche nel pannello Properties (Proprietà).

3. Modifica le proprietà della nota nel pannello Properties (Proprietà).

   • Testo circolare

     • Type (Carattere) - Scegli tra:

       • None (Nessuno)

       • Clockwise (Orario)

       • Counterclockwise (Antiorario)

     • Radius (Raggio) - Inserisci un raggio per la nota circolare.

   • Simulato

     • Space (Spazio) - Scegli tra:

       • Model Space (Modello spazio) dimensiona il testo sulla base delle misure attuali dell'oggetto del disegno.

       • View Space (VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. spazio) dimensiona il testo sulla base della vista del disegno nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

     • Mirrored (Speculare)- Definisce questa proprietà su True per visualizzare il testo come se fosse in uno specchio.

     • Stacked (Impilato) - Definisce questa proprietà su True per orientare il testo verticalmente anziché orizzontalmente.

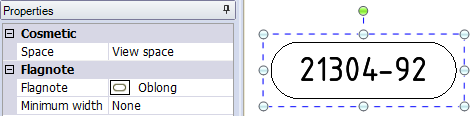

   • Flagnote

     • Flagnoteè un menu a discesa di forme di contorni da mettere tutt'attorno il testo.

     • Minimum width (Larghezza minima) impedisce che il contorno si ridimensioni automaticamente per adattarsi al contenuto della nota.







   • Posizione

     • Anchor (Ancoraggio) influisce sulla posizione e sulle dimensioni di una nota all'interno di un piano. Il punto in cui si ancora una nota determina la direzione in cui il testo riempirà la nota. Per esempio, se si seleziona la posizione in alto a sinistra, il riquadro del testo espanso fluisce da sinistra a destra e dall'alto al basso. Le scelte possibili sono:

       • In alto a sinistra

       • In basso a sinistra

       • In basso a destra

       • In alto a destra

       • A sinistra al centro

       • A destra al centro

       • In alto al centro

       • In basso al centro

       • Centro

         Spostando una nota o una nota circolare, l'ancoraggio della nota (o il centro del testo della nota circolare) si aggancia a un bordo, a un punto dello schizzo o a un asse. Seleziona lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.), quindi seleziona l'ancoraggio rosso della nota e trascinalo verso un bordo, un punto dello schizzo o un asse. L'ancoraggio rosso si aggancerà alla posizione di ancoraggio della nota che è più vicina al punto di trascinamento. La posizione di ancoraggio si aggiorna nel gruppo Position (Posizione) del pannello Properties (Proprietà) quando si sposta l'ancoraggio in un nuovo punto.

Per adattare il testo all'interno del riquadro di una nota

• Fai clic su RMB sulla nota e apri il menu a discesa Autofit (Adattamento automatico).
• Scegli una delle seguenti opzioni:
  • Do not autofit (Non adattare automaticamente): il riquadro si regola alle dimensioni del testo e aumenta mentre si digita. Non c'è alcuno spazio vuoto attorno alla nota e l'aumento o la riduzione del testo regola il riquadro di conseguenza.
  • Resize text height on overflow (Ridimensiona l'altezza del testo su overflow): il testo si adatta sempre alla larghezza del riquadro. Se si aumenta la larghezza del riquadro, il testo a partire dalla seconda riga si sposterà alla prima riga.
  • Shrink text on overflow (Riduci testo su overflow): il testo si adatta uniformemente (larghezza e altezza) e si mette in scala per adeguarsi al riquadro.
  • Shrink text horizontally on overflow (Riduci testo orizzontalmente su overflow): la larghezza del testo cambia, ma l'altezza rimane uguale.

Per regolare la larghezza del testo

Il gruppo Font (Carattere) nella scheda Detail (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.) presenta strumenti per aumentare e diminuire la larghezza del testo.

• Fai clic sul menu a discesa Width Factor (Fattore di larghezza) e seleziona una delle opzioni.
• Fai clic sul tasto Increase Width Factor (Aumenta fattore di larghezza) per aumentare la larghezza a passi di 0,1.
• Fai clic sul tasto Decrease Width Factor (Diminuisci fattore di larghezza) per diminuire la larghezza a passi di 0,1.

Per allineare note multiple

1. Seleziona note multiple.
2. Nel menu RMB, scegli tra quanto segue:
   • Align Lefts (Allinea sinistra)- Allinea il lato sinistro di ciascun riquadro di note.
   • Align Centers (Allinea centri) - Allinea verticalmente il centro di ciascun riquadro di note.
   • Align Rights (Allinea destra) - Allinea il lato destro di ciascun riquadro di note.
   • Align Top Lines (Allinea righe in alto) - Allinea il fondo della prima riga di testo in ciascun riquadro di note.
   • Align Middles (Allinea parti centrali) - Allinea orizzontalmente il centro di ciascun riquadro di note.
   • Align Bottom Lines (Allinea righe in basso) - Allinea il fondo dell'ultima riga di testo in ciascun riquadro di note.
   • Make Same width (Rendi stessa larghezza) - Rende ciascun riquadro di note della stessa larghezza sulla base della prima nota selezionata. Del testo può essere messo in scala di conseguenza.
   • Make Same Height (Rendi stessa altezza) - Rende ciascun riquadro di note della stessa altezza sulla base della prima nota selezionata. Del testo può essere messo in scala di conseguenza.
   • Make Same Size (Rendi stessa dimensione) - Rende ciascun riquadro di note della stessa dimensione (altezza e larghezza) sulla base della prima nota selezionata. Del testo può essere messo in scala di conseguenza.
   • Distribute Horizontally (Distribuisci orizzontalmente) - Lo spazio tra ciascun riquadro di note viene distribuito orizzontalmente.
   • Distribute Vertically (Distribuisci orizzontalmente) - Lo spazio tra ciascun riquadro di note viene distribuito verticalmente.
   • Remove Horizontal Spacing (Rimuovi spaziatura orizzontale) - La spaziatura orizzontale viene rimossa e qualsiasi sovrapposizione significativa viene uniformata.
   • Remove Vertical Spacing (Rimuovi spaziatura verticale) - La spaziatura verticale viene rimossa e qualsiasi sovrapposizione significativa viene uniformata.

Note ruotate in maniera diversa non sono interessate dai comandi di cui sopra.

Associazione e dissociazione di note

È possibile associare note ad altre note usando l'opzione Attach Notes (Associa note) nel menu RMB. La prima nota selezionata è la nota madre (evidenziata in colore blu) mentre le altre note selezionate diventano note figlie (evidenziate in colore blu scuro).

1. Seleziona due o più note
2. Fai clic su RMB
3. Seleziona Attach Notes (Associa nota)
4. Per dissociare una nota RMB, selezionala e scegli l'opzione Detach (DissociaCrea superfici separate da singoli pezzi di uno schizzo, o oggetto o facce in 3D. E' possibile dissociare le protrusioni per spostarle con l'opzione Detach First (Dissocia prima) dello strumento Move (Sposta). ).

Se ìsono associate note, spostando quella madre si sposteranno tutte le altre assieme. In ogni caso, spostando una nota figlia si muoverà solo quella singolarmente.

È possibile associare una nota ai campi di nota di oggetti creati con strumenti nella scheda Detail (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.). Per esempio simboli di finitura di superficie, di saldatura, target data, simboli di data, note all'interno di un simbolo e quote sono alcuni strumenti che hanno campi di nota. È possibile associare note ad altre note. Le quote, comunque, possono essere solo note madre, essendo associate al modello.

Per visualizzare il testo di un'annotazione e nascondere il piano

1. Crea due livelli, uno per note e l'altro per piani annotazioni.

2. Posiziona la nota su un livello e il piano annotazioni su un altro livello.

3. Disattiva la visibilità del livello che contiene il piano annotazioni.
