Creazione di intagli

1. Seleziona l'asse o la faccia di un foro.

2. Seleziona la guida degli strumenti Rotate (RuotaDesign (Disegno): Usare lo strumento Rotate (Ruota) per ruotare il disegno di 90 gradi nel piano dello schermo. Il disegno può essere girato in senso orario o antiorario. Object (Oggetto): Usare il Move handle (Gestore spostamento) per ruotare un oggetto attorno un'asse.) e fai clic sull'asse del cilindro guida.

   È anche possibile fare clic tenendo premuto ALT sull'asse del cilindro guida.

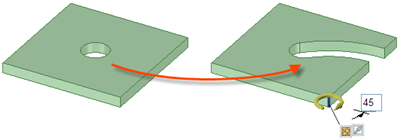

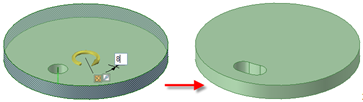

3. Trascina il foro per creare un intaglio curvato.

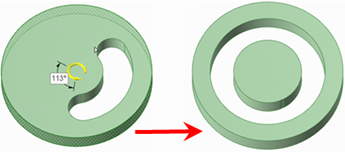

   È possibile trascinare un intaglio curvato di 360° per effettuare un taglio arrotondato.



1. Seleziona l'asse o la faccia di un foro.

2. Compi una delle seguenti operazioni:

   • Premendo ALT fai clic sulla faccia del cilindro guida per definire la direzione di trascinamento verso l'asse del cilindro guida. Fai clic sulla guida degli strumenti Pull Direction (Direzione trascinamento) e trascina il foro per creare un intaglio radiale.

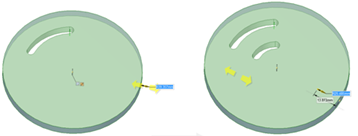

   • Premendo CTRL fai clic sulla faccia del cilindro guida per definire la direzione di trascinamento verso l'asse del cilindro guida. Fai clic sulla guida degli strumenti Pull Direction (Direzione trascinamento) e trascina il foro per eseguire l'offset del cilindro e creare contemporaneamente un intaglio radiale.

   • Seleziona la freccia di trascinamento che punta verso l'asse e trascina.

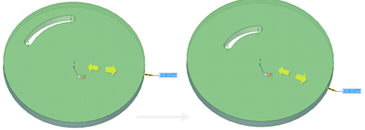

   Se desideri allungare un intaglio radiale mantenendo la stessa distanza da una faccia radiale, fai clic tenendo premuto CTRL sull'asse dell'intaglio radiale e sulla faccia, quindi trascina.

   Se desideri spostare un intaglio insieme a una faccia radiale, seleziona l'asse del foro e la faccia tenendo premuto CTRL, quindi trascina tenendo premuto CTRL.

1. Seleziona un asse di un foro.

2. Tenendo premuta la chiave ALT, seleziona la faccia del cilindro o la faccia per definire la direzione di offset.

3. Tenendo premuta la chiave CTRL, trascina e inserisci un valore del raggio.

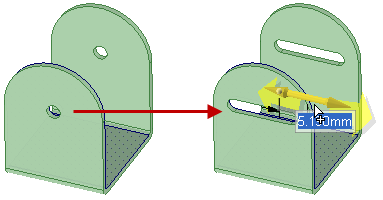

1. Seleziona l'asse di un foro.

2. Seleziona la guida degli strumenti Sweep.

3. Fai clic sulla traiettoria con sweep.

   Una freccia nella modalità sweep indica l'inizio dello sweep.

4. Fai clic e trascina nella direzione della freccia di trascinamento per effettuare lo sweep degli oggetti selezionati.

   È anche possibile selezionare Full Pull (Trascinamento completo) dal pannello Options (Opzioni) o dalla barra di formattazione rapida per effettuare lo sweep lungo l'intera traiettoria. Se si seleziona Full Pull (Trascinamento completo) e la faccia o superficie sottoposta a sweep si trova al centro della traiettoria, lo sweep avverrà in entrambe le direzioni.

È possibile modificare un foro che è stato trascinato per formare un intaglio, eseguendo il trascinamento su uno degli assi di intaglio.

Se l'intaglio presenta un bordo arrotondato o smussato, fai doppio clic sull'arrotondamento o smusso per cambiarne le dimensioni.

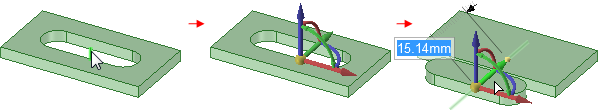

Se si seleziona Detach first (DissociaCrea superfici separate da singoli pezzi di uno schizzo, o oggetto o facce in 3D. E' possibile dissociare le protrusioni per spostarle con l'opzione Detach First (Dissocia prima) dello strumento Move (Sposta). prima) nel pannello Options (Opzioni), l'intaglio diventerà un solido se si usa lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.) per spostarlo dal corpo, come mostrato sotto.

1. Seleziona lo strumento Pull (Trascina).

2. Seleziona entrambi gli assi dell'intaglio.

3. Compi una delle seguenti operazioni:

   • Premendo ALT, fai clic sulla faccia del cilindro guida per definire la direzione di trascinamento verso l'asse del cilindro guida. Fai clic sulla guida degli strumenti Pull Direction (Direzione trascinamento) e, tenendo premuto CTRL, trascina per spostare radialmente l'intaglio.

   • Premendo CTRL, fai clic sulla faccia del cilindro guida per definire la direzione di trascinamento verso l'asse del cilindro guida. Fai clic sulla guida degli strumenti Pull Direction (Direzione trascinamento) e, tenendo premuto CTRL, trascina per eseguire l'offset del cilindro e spostare l'intaglio.

   È inoltre possibile spostare un foro radialmente premendo Shift mentre si trascina usando lo strumento Pull (Trascina).

Fai doppio clic su una faccia dell'intaglio e seleziona Remove Association (Rimuovi associazione).

Tutte le modifiche apportate alla faccia dell'intaglio interesseranno solo tale faccia.
