Trascinamento

Usare lo strumento Pull (Trascina) per offset (esegui offset), extrude (esegui estrusione), revolve (esegui rivoluzione), sweep (esegui sweep), e draft (sforma) facce; usarlo per round (arrotondamento), chamfer (cimatura), extrude (esegui estrusione), copy (copiare), o pivot (eseguire rotazione attorno al perno) degli spigoli. E' possibile anche trascinare un punto con lo strumento Pull (Trascina) per disegnare una linea su un piano schizzo.

Lo strumento Pull (Trascina) può anche essere usato su selezioni di sfaccettature a rete.

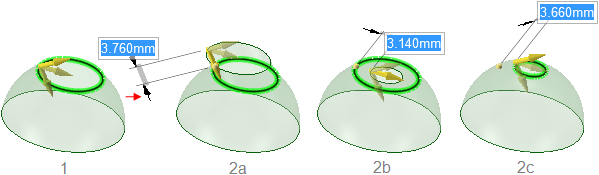

Il trascinamento del vertice di un cono ne cambia l'altezza. Il trascinamento per il piano base non capovolgerà il cono. Il trascinamento di un loop di bordi attaccati ad un vertice creerà facce coniche agli angoli quando appropriato.

È possibile selezionare una faccia, quindi trascinare in qualsiasi posizione oppure fare clic, trascinare e rilasciare una faccia evidenziata. Generalmente, il risultato di un trascinamento rimane selezionato ed evidenziato dopo l'operazione di trascinamento.

L'azione dello strumento Pull (Trascina) dipende dalle facce e dagli spigoli selezionati da utilizzare, e dalle facce, dai piani o dagli spigoli selezionati per effettuare la modifica. Ad esempio, se si sceglie di utilizzare una faccia e si seleziona uno spigolo per "guidare" il trascinamento, lo strumento Pull (Trascina) deduce che si desidera ruotare la faccia attorno a tale spigolo che viene utilizzato come perno. Quando possono essere desunte più azioni, potete usare le GuideVedere le guide Tool (Strumento) strumento per correggere l'inferenza dello strumento Pull (Trascina). Lo strumento Trascina mantiene qualsiasi offset, specchio, schema, o relazione coassiale.

Quando si trascina una faccia, è necessario prendere due decisioni fondamentali. La prima è determinare la direzione verso la quale desiderate trascinare. Una direzione predefinita vi viene offerta, ma può essere ignorata usando la guida dello strumento Direction (Direzione). La seconda è determinare cosa sta accadendo agli spigoli della faccia. Per impostazione predefinita, gli spigoli della faccia sono determinati dagli elementi confinanti, ma è possibile modificare tale comportamento includendo gli spigoli nella selezione di trascinamento per creare un'estrusione. Quando trascinate, le cimature connesse sono automaticamente rimosse e sostituite.

Se avete inserito la scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) con le funzioni di lamiera selezionate, lo strumento Pull (Trascina) funzionerà come fa in Sheet metal (Lamiera). Per lavorare come al solito, tasto destro del mouse sulla parte della lamiera nell'albero Struttura e scegliere Suspend Sheet Metal (Sospendi Lamiera) nel menu contesto.

Creare e modificare un solido

1. Cliccare Pull (Trascina) nel gruppo Edit (Modifica) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) o premere P.

   Spostare il mouse su facce e spigoli nel disegno per un'anteprima della direzione naturale di trascinamento. Se il mouse è su più facce o spigoli, utilizzare la rotellina di scorrimento per visualizzare in anteprima la direzione di trascinamento per ciascuno di essi.

2. Selezionare le facce, gli spigoli, e i punti che desiderate trascinare per creare solidi o superfici 3D.

   E' possibile cliccare con pulsante destro nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) e selezionare Anchor Pull Handle (Ancora Gestore di Trascinamento), poi cliccare per ancorare il Pull Handle (Gestore Trascinamento) ad un altro oggetto. Questo comando è utile quando volete quotare un Pull (Trascinamento) da una posizione differente rispetto al centro della faccia.

   Se la freccia Pull (Trascinamento) è grigia invece di gialla, significa che l'oggetto è bloccato e non può essere trascinato a meno che non venga sbloccato. Per sbloccare un oggetto, cliccare col pulsante destro sull'oggetto nell'albero Struttura e selezionare Unlock (Sblocca).

3. (Opzionale) Cliccare tenendo premuto Alt per selezionare la faccia o lo spigolo che porterà al cambiamento.

   E' possibile anche selezionare la guida dello strumento appropriata, poi cliccare la faccia, il punto o lo spigolo. Lo spigolo o la faccia guida viene visualizzata in blu. Se selezionate Show cursor arrows (Mostra frecce cursore)opzione SpaceClaim, appariranno delle frecce per indicare le direzioni verso le quali potete spostare il mouse per modificare l'oggetto selezionato.

   Se desiderate usare una dimensione di annotazione, vedere Eseguire una modifica con dimensioni di annotazione.

   Le misurazioni possono essere usate anche per effettuare modifiche.



   Effettuare modifiche con misurazioni.

   1. Inserire lo strumento Pull (Trascina)
   2. Selezionare una faccia, spigolo o vertice
   3. Inserire lo strumento Measure (MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno.) (la scorciatoia è “e”) e misurare ciascun oggetto o misurare tra due oggetti
   4. Cliccare i risultati di misurazione (spostare il cursore sopra le misurazioni per visualizzare una casella viola). Una volta selezionata, quella singola misurazione verrà visualizzata sullo schermo con frecce che puntano ciascun oggetto scelto per la misurazione.
   5. Cliccare la casella delle dimensioni evidenziata e modificare il valore per una singola modifica del modello o creare un Gruppo Measure (Misurazione) che può sempre essere modificato.
   6. I gruppi misurazione possono anche essere creati dai risultati dell'Area. Modificare il gruppo quindi regolare il modello per produrre l'area desiderata. Ad esempio, creare un Gruppo Measurement (Misurazione) per l'area di una lato della casella. Mentre trascinate la parte frontale della casella, potete inserire un nuovo valore dell'area per il lato per completare il Trascinamento.





4. (Opzionale) Selezionare opzioni dal pannello Options (Opzioni), o cliccare col pulsante destro del mouse e selezionarli dalla barra di formattazione rapida.

5. Cliccare e trascinare nella direzione della freccia di Pull (Trascinamento) per creare o modificare un solido.

6. Se non viene evidenziata la freccia di trascinamento corretta, premere Tab o cliccare la freccia di Pull (Trascinamento) che desiderate usare.

   PremereMAIUSC per bloccare mentre state trascinando.

   Premere la barra spaziatrice o cliccare su una dimensione per inserire un valore.

   Per dare una dimensione al trascinamento, inserire la distanza della quale volete trascinare e premere Invio. E' possibile inserire una dimensione anche nella casella dimensione nella barra di formattazione rapida.

   Non è necessario fare clic e trascinare sulla (o persino accanto alla) freccia di trascinamento. Infatti, è consigliabile allontanare il cursore dalla freccia per un controllo più preciso del trascinamento. L'unico input importante nello strumento Pull (Trascina) è la direzione nella quale si sposta il cursore. Quando si esegue il trascinamento, i solidi adiacenti vengono combinati automaticamente.

   Se si desidera trascinare in una vista frontale, utilizzare il righello nell'angolo in basso a destra della finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) per trascinare invece della freccia di trascinamento. Scorrere la barra grigia verso sinistra per sottrarre materiale e verso destra per aggiungerlo.

   E' possibile anche cliccare la guida dello strumento Up to (Fino a), poi cliccare l'oggetto che definisce il piano fino a quello che volete trascinare. (Quando si trascina uno spigolo, non è necessario che la faccia intersechi lo spigolo che si sta trascinando).

   Se si trascina un oggetto attraverso un altro oggetto nello stesso componente, l'oggetto di dimensioni minori viene unito in quello di dimensioni maggiori e riceve le proprietà di quest'ultimo. Se si trascinano più superfici a contatto, le superfici di dimensioni minori saranno unite in quella di dimensioni maggiori. Selezionare l'opzioneNo Merge (Non Unire) se non volete unire gli oggetti.

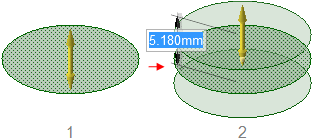

   Tenere premuto il tastoCTRL mentre trascinate per creare una copia dell'oggetto su cui viene eseguito l'offset dalla distanza di trascinamento. E' possibile tenere premuto CTRL mentre eseguite la rivoluzione per creare una copia di una superficie. L'influenza delle facce vicine è presa in considerazione per regolare ed estendere gli spigoli della faccia copiata, quando appropriato. E' possibile usare la guida dello strumentoUp to (Fino a) con CTRL per fare una copia, potete usare l'opzione Both Sides (Entrambi i lati) per fare due copie sui cui viene eseguito l'offset in direzioni opposte rispetto all'originale. E' possibile usare anche la guida dello strumento Up to (Fino a) per trascinare superfici fino a uno spigolo di riferimento.

   Premere Esc per cancellare il Pull (Trascinamento).

   Vedere gli argomenti nella Table of Contents (Tabella dei Contenuti) sotto Designing > Editing > Pulling (Modellazione> Modifica> Trascinamento) per l'elenco di azioni che si possono fare con lo strumento Pull (Trascina).

Per velocizzare questa operazione

1. Selezionare le facce, spigoli, e punti con cui volete lavorare.

   In generale, trascinare una faccia aumenta le dimensioni di un solido, trascinare uno spigolo crea una superficie e trascinare un punto crea una linea o curva.

2. (Opzionale) Cliccare tenendo premuto Alt la faccia o lo spigolo che guida il trascinamento.

3. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. nella direzione della freccia di Pull (Trascinamento).

Trascinare una curva

Quando selezionate una curva con lo strumento Pull (Trascina), la direzione dell'estrusione viene determinata dal piano della curva.

La direzione predefinita per trascinare una curva è lungo l'asse Z.
Se una curva si trova sull'asse Z, la freccia di trascinamento punta nella direzione Y.
Se selezionate due curve dello stesso piano, la freccia di trascinamento punta nella direzione perpendicolare al piano delle curve.
Se selezionate una curva che tocca un'altra curva, la freccia di trascinamento punta nella direzione perpendicolare al piano delle due curve.

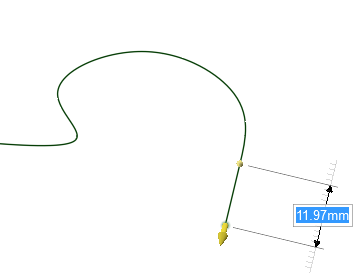

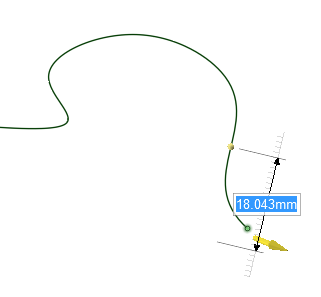

Trascinare parti finali di curve

E' possibile alternare tra estensione Tangente e Naturale (curvatura continua) quando trascinate la parte finale di una curva. Per trascinare l'estensione Tangent to the curve (Tangente alla curva), premere e tenere premuto CTRL prima di trascinare. E' possibile rilasciare il tasto CTRL una volta iniziato il trascinamento. Se non premete CTRL, l'estensione è creata Curvature Continuous (CurvaturaLo strumento Analysis (Analisi) che visualizza un grafico frangia o un'ombreggiatura colorata per rappresentare la curvatura lungo curve o spigoli. I valori indicano quanto curva o "swoopy" è la curva o superficie in ciascun punto. Continua).

• Funziona per SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). (estese o ri-regolate)

• Funziona per Archi



Premere CTRL e trascinate per Pull (TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido.) la parte finale della curva tangente alla curva.



Senza premere CTRL, il Trascinamento della parte finale della curva la estende con la sua curvatura naturale.

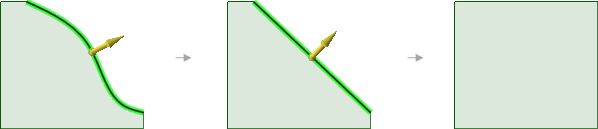

Trascinamento di spigoli di superficie

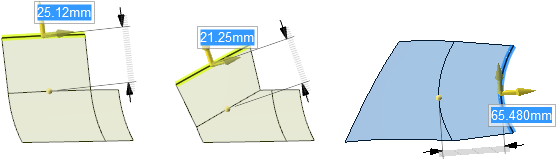

Gli spigoli delle superfici posso essere trascinate normali verso le facce vicine. Premere il tasto CTRL quando iniziate il Pull (Trascinamento).



Premere il tasto CTRL e trascinare per TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. lo spigolo tangente alla superficie.



Senza premere CTRL, il Trascinamento dello spigolo lo estende con la sua curvatura naturale.

Guide degli strumenti

Nello strumento Pull (Trascina), esistono diverse guide degli strumenti che consentono di specificare il comportamento dello strumento Pull (Trascina):

	La guida dello strumentoSelect (Seleziona) è attiva per impostazione predefinita. Quando questa guida dello strumento è attiva, potete eseguire i compiti di selezione standard, e creare offset e arrotondamenti naturali. Selezionare una faccia, facce parallele, o bordi di superfici per eseguirne l'offset. Selezionare un bordo del solido per arrotondarlo. Cliccare tenendo premuto Alt per selezionare la faccia o lo spigolo che guida rivoluzioni, estrusione diretta, curvature, e sformi. Fare doppio clic tenendo premuto Alt su uno spigolo per selezionare una sequenza chiusa di spigoli. Fare di nuovo doppio clic tenendo premuto Alt per scorrere tra sequenze chiuse spigoli alternate. Potete selezionare oggetti attraverso più componenti da trascinare.
	Usare la guida dello strumento Direction (Direzione) per selezionare una linea diritta, spigolo, asse, asse d'origine, piano, o faccia planare per impostare la direzione di trascinamento.
	Selezionare una faccia da ruotare attorno a un perno o selezionare una faccia e uno spigolo sui quali eseguire la rivoluzione. Poi usare la guida dello strumento Revolve (Esegui rivoluzioneSpostare lungo un percorso attorno ad un'asse. Usare lo strumento Pull (Trascina) per eseguire la rivoluzione di facce, spigoli o un'elica attorno un'asse. L'asse potrebbe essere una linea diritta, un'asse o uno spigolo. Vedere Subtractive revolve (Rivoluzione sottrattiva).) per selezionare la linea diritta, lo spigolo, o l'asse che si desidera utilizzare come perno o attorno al quale eseguire la rivoluzione.
	Selezionare qualsiasi numero di facce adiacenti dello stesso corpo, quindi usare la guida dello strumento Draft (Sforma) per selezionare il piano, la faccia planare, o lo spigolo che si desidera utilizzare come perno. Nessuna delle facce adiacenti può essere parallela al piano, alla faccia o allo spigolo neutrale che si desidera utilizzare come perno.
	Usare la guida dello strumento Sweep (Esegui lo sweep) per selezionare la linea diritta o curva o spigoli lungo i quali si vuole eseguire lo sweep. È possibile eseguire lo sweep di facce e spigoli e la traiettoria di sweep non può essere nello stesso piano della faccia.
	Usare la guida dello strumento Scale Body (Modifcare la scala del corpo) per rendere gli oggetti in 3D. VedereRidimensionare solidi e superfici.

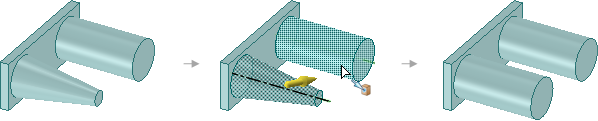

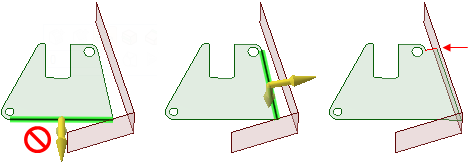

	Usare la guida dello strumento Up to (Fino a) per selezionare l'oggetto che volete trascinare. La faccia o lo spigolo dell'oggetto trascinato si accoppierà alla superficie del corpo selezionato o verrà trascinata fino a un piano nella selezione. E' possibile anche usare questa guida dello strumento per trascinare superfici fino a uno spigolo o sfaccettatura di riferimento. Quando trascinate Fino a una SfaccettaturaFaccia triangolare semplice usata per descrivere la geometria della superficie in formato file STL (stereolitografia). di riferimento, viene visualizzata una dimensione per modifica ulteriore. L'oggetto sarà copiato se tenete premuto il tasto CTRL.

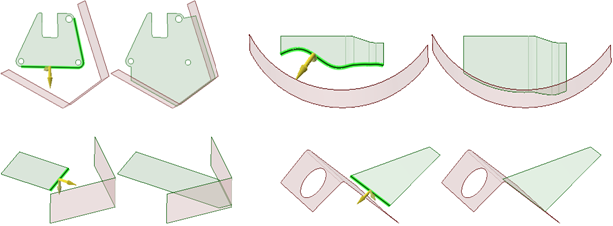

	Estende uno spigolo o faccia alla faccia più vicina. Questa opzione funziona in modo simile alla guida dello strumento Up to (Fino a), a meno che non selezioniate la faccia da estendere. E' possibile usare Full Pull (Trascina completamenteL'opzione dello strumento Pull (Trascina) vi consente di eseguire una rivoluzione di 360 gradi o alla faccia successiva, curvare lungo tutta la traiettoria, o piegare facce selezionate.) per trascinare automaticamente gli spigoli fino alle facce più vicine che intersecano l'oggetto. Gli spigoli selezionati sono estesi nella direzione del Pull Handle (gestore Trascinamento) fino a gruppo di facce o spigoli più vicino che hanno completamente concluso l'estensione. Le superfici originarie a cui appartengono gli spigoli sono estese e possono essere creati nuovi spigoli; tuttavia, non vengono create nuove facce.

Opzioni di trascinamento

Nello strumento Pull (Trascina) sono disponibili le seguenti opzioni. Una volta selezionato lo spigolo o faccia da trascinare, selezionare queste opzioni dal pannello Opzioni o dalla barra di formattazione rapida:

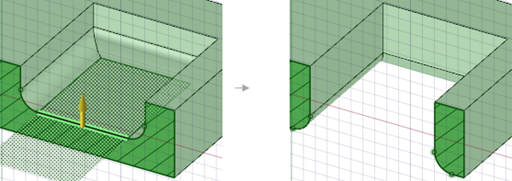

Esempi

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. lo spigolo di una superficie primo semplifica lo spigolo, secondo sono estesi (o modificati) gli spigoli vicini

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. lo spigolo di una superficie tenendo premuto il tasto CTRL crea una nuova superficie tangente allo spigolo.

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. spigoli fino ad altri spigoli con la guida dello strumento Up to (Fino a)

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. un punto su una superficie verso un vertice cliccato mentre si preme Alt

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. spigoli con l'opzione Full Pull (Trascina completamenteL'opzione dello strumento Pull (Trascina) vi consente di eseguire una rivoluzione di 360 gradi o alla faccia successiva, curvare lungo tutta la traiettoria, o piegare facce selezionate.). Se selezionate lo spigolo più basso della superficie verde mostrata sopra, vi darà errore poiché la superficie vicina non si estende oltre la fine dello spigolo selezionato. Lo spigolo a destra della faccia può essere trascinato con l'opzione, poiché la faccia vicina si estende oltre la sua lunghezza. Viene creato un nuovo spigolo, che viene indicato in rosso nell'illustrazione a destra.

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. spigoli al loro vicino più vicino con l'opzione Full Pull (Trascina completamenteL'opzione dello strumento Pull (Trascina) vi consente di eseguire una rivoluzione di 360 gradi o alla faccia successiva, curvare lungo tutta la traiettoria, o piegare facce selezionate.)

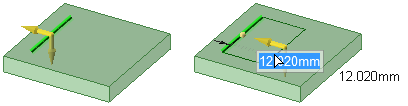

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una linea tracciata su una faccia planare crea una superficie nello stesso piano della faccia

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. uno spigolo di una superficie toroidale. Sono disponibili tre direzioni di trascinamento.

Tenere premutoCTRL mentre trascinate una superficie con l'opzione Both Sides (Entrambi i lati) crea copie di una superficie.

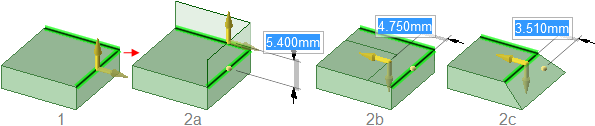

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. due bordi con l'opzione Extrude (EstrudiPer trascinare una faccia insieme ai suoi spigoli. Gli spigoli si estendono fino a contenere la faccia estrusa, creando una nuova sezione definita dagli spigoli.) (2a), Copy Edge (Copia spigolo) (2b), e Pivot (RuotaDesign (Disegno): Usare lo strumento Rotate (Ruota) per ruotare il disegno di 90 gradi nel piano dello schermo. Il disegno può essere girato in senso orario o antiorario. Object (Oggetto): Usare il Move handle (Gestore spostamento) per ruotare un oggetto attorno un'asse. attorno a un perno) (2c).

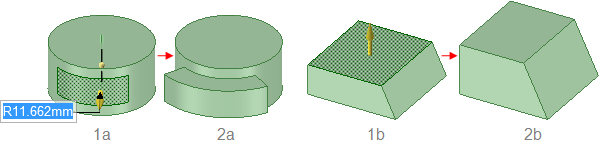

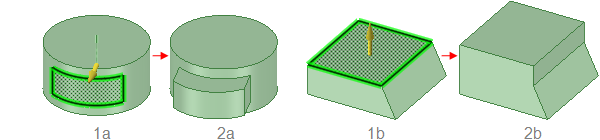

Trascinando una faccia ne viene eseguito l'offset, e i suoi spigoli sono influenzati dalle facce vicine.

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una faccia con gli spigoli selezionati estrude la faccia senza influenza dalle facce vicine.

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una faccia conica Fino a una faccia cilindrica parallela sostituisce il cono con il cilindro se gli assi sono vicini. Altrimenti, la faccia conica è sostituita da una faccia cilindrica che è coassiale al cono ed ha lo stesso raggio del cilindro.

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una sacca con spigoli arrotondati sul fondo di un solido trasferisce gli arrotondamenti al foro che ne deriva.

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una superficie fino a uno spigolo di riferimento.

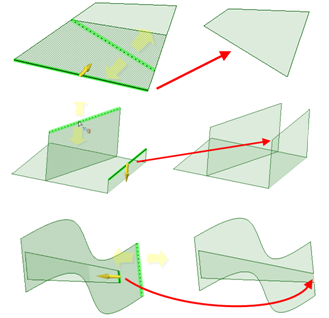

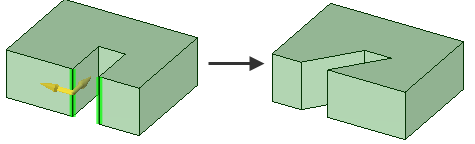

Ruotare attorno a un perno due spigoli distinti insieme quando trascinate in una direzione.
