Tabelle fori

Usare lo strumento  Tabella fori dal raggruppamento della barra multifunzione AnnotazioneInformazioni che è possibile aggiungere ad un disegno, come note, dimensioni, tolleranze geometriche, segni di centratura, e Bills of Materials (Distinte materiali). nella scheda Dettagli per creare una tabella che ordini i fori degli arrotondamenti del progetto in base alle dimensioni (classificati in base a duplicati) ed etichetti i fori su una faccia planare. Nella tabella fori, questi vengono ordinati da sinistra a destra e dall'altro verso il basso. Questa caratteristica funziona solo con fori (filettati o non filettati) che comprendono progetti con serie di foro, ma non funziona con intagli di qualsiasi tipo.

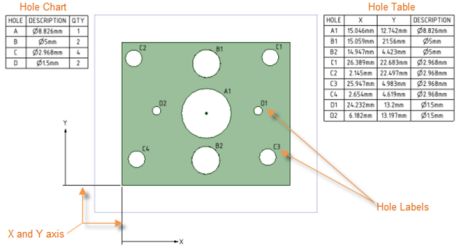

La tabella Fori viene visualizzata nell'albero Struttura come un piano di annotazione. È possibile deselezionare il riquadro di controllo del piano di annotazione per nascondere la tabella Fori. Un Diagramma fori visualizza il numero di fori del progetto con diametri simili. Una volta creata la tabella Fori, i punti d'origine e le etichette degli assi X e Y vengono visualizzati come illustrato nell'immagine qui sotto, pertanto sarà possibile creare un grafico Fori:

Per creare una tabella Fori

1. Fare clic su una faccia planare che comprende i fori. SpaceClaim crea un piano di riferimento per la tabella Fori.
2. Fare clic e trascinare la tabella Fori su uno spazio vuoto nella finestra Progetto. Vengono visualizzate le etichette degli assi X e Y e un punto d'origine.

Nella tabella appaiono i fori con lamature, svasature e raccordi. Le quote vengono prese dall'intersezione con il piano superiore e il foro.

SpaceClaim usa tutte le facce del solido con la stessa orientamento per raccogliere i fori del tavolo. La modifica delle etichette funziona per i fori che appaiono su più facce come illustrato nell'immagine qui sotto.

Spostamento di un'origine tabella Fori

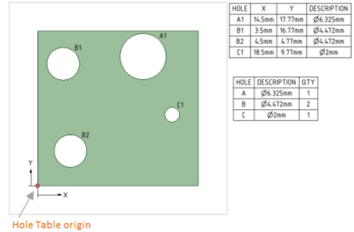

È possibile trascinare un'origine tabella Fori per spostarla. Come illustrato nell'immagine qui sotto, l'origine viene visualizzata sotto forma di cerchio rosso:

• Per visualizzare l'origine, posizionare il mouse sopra i due assi perpendicolari delle coordinate X e Y (con linee di estensione).
• Quando si seleziona un'origine, le dimensioni aumentano e tutte le posizioni valide vengono visualizzate come punti d'origine rossi. Questi punti d'origine rimangono visibili fino a che si inizia a trascinare l'origine in una posizione diversa. Trascinando l'origine, i dati delle coordinate X e/o Y nella tabella Fori vengono immediatamente aggiornate per fornire un'anteprima dei dati delle coordinate X e Y delle diverse posizioni di origine.>

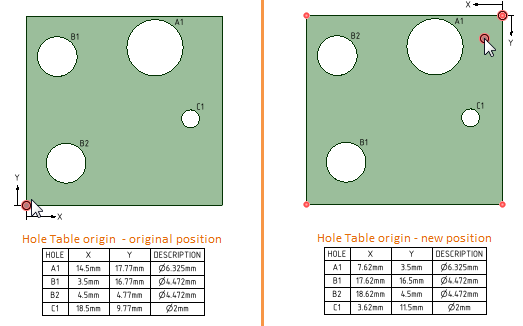

• Quando si rilascia un'origine per impostare una nuova posizione, i punti d'origine non vengono più visualizzati e la tabella Fori viene aggiornata con la posizione delle coordinate X e Y della nuova posizione dell'origine. Se avvicinate a un'altra posizione d'origine valida, le coordinate X e Y vengono visualizzate nella nuova posizione e l'origine esegue lo snap nella nuova posizione. come illustrato sotto:
•

Per formattare le proprietà di testo del font per gli elementi della tabella Fori

È possibile usare le opzioni Font del gruppo Font nella scheda Progetto per formattare le proprietà di testo del font delle etichette X/Y e di tutte le etichette dei fori, come illustrato nell'immagine qui sotto. Ad esempio, si può optare per la visualizzazione di un font non-predefinito, o di un font Microsoft Windows 3.1 come il Modern, il Roman o lo Script. È inoltre possibile modificare le proprietà di testo del font delle tabelle font visualizzate per una o più facce.

1. Selezionare un asse di origine o una linea di estensione.
2. Fare clic sulla scheda Dettagli e, nel gruppo Font, scegliere le opzioni Font.

   Il font dell'asse o della linea cambia automaticamente aggiornando la selezione.

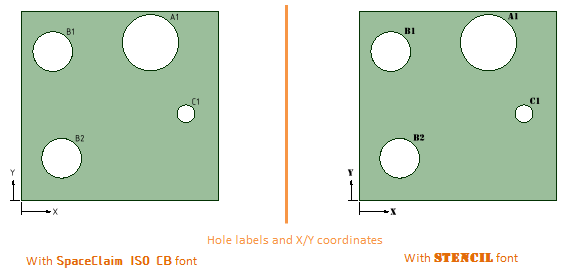

Le immagini qui sotto mostrano esempi di tabelle di fori con font diversi usati per le etichette dei fori e le coordinate degli assi X e Y:

Lavorare con le tabelle Fori

• Usare le impugnature di trascinamento sulla tabella o sul grafico per modificare le dimensioni in base alle necessità. Usare le impugnature rotonde nella parte superiore della tabella per ruotare la tabella o il grafico.
• Come in qualsiasi altra tabella, è possibile modificare i valori delle celle delle Righe e delle Colonne nel pannello Proprietà per regolare il numero, la larghezza o l'altezza di un elemento della tabella.>

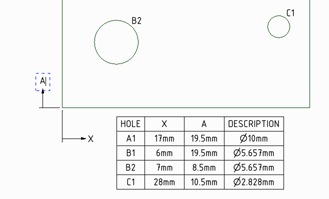

• È possibile modificare il testo dell'etichetta dell'asse individuale e le proprietà del testo (il testo è una sola linea). Ad esempio, si possono avere le coordinate X-A invece di X-Y.

•



• Se si effettuano modifiche al progetto, selezionare la tabella (o asse X o Y) e usare RMB per:
  • Mostra il grafico fori per creare un altro grafico.
  • Mostra tabella foriper creare una tabella aggiornata.
  • Salva tabella come file Web (.htm, .html) o XML.

• Quando si cambiano le dimensioni di un foro, i valori della tabella vengono aggiornati e la tabella riordina e riclassifica i fori e le righe.

• Quando si copia e incolla un foro, la tabella viene aggiornata in modo da visualizzare una nuova riga con i valori di X e Y e la Descrizione.

• Dopo aver trascinato un'etichetta in un'altra posizione sul progetto, la tabella viene aggiornata in base alle dimensioni e alla posizione del nuovo foro. Per visualizzare le modifiche in una nuova tabella, fare clic con il pulsante destro del mouse su Mostra tabella Fori.

• Per eliminare una tabella o grafico, selezionarli, fare clic con il pulsante destro del mouse su Taglia.
