1. Cliccare lo strumento  Linear (Lineare) nel gruppo Inserisci nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Selezionare una protrusione, depressione, corpo, schizzo, punti, assi, piani, origini, o curve 3D come primo elemento (direttrice) della serie. La guida dello strumentoDirection (Direzione) si attiva.

3. Selezionare una linea, un bordo, un asse o un insieme di punti per impostare la direzione della serie.

4. (Opzionale) Modificare le opzioni della Serie nel pannello Options (Opzioni).

   Tipo serie: monodimensionale o bidimensionale.

   Modifica i valori X Conteggio , o X PassoUnità di lunghezza che una faccia di elica cambia per una rotazione di 360°; la distanza da un punto su una filettatura al punto corrispondente nella prossima filettatura. per monodimensionale

   Modifica i valori X, Y Conteggio, o X, Y PassoUnità di lunghezza che una faccia di elica cambia per una rotazione di 360°; la distanza da un punto su una filettatura al punto corrispondente nella prossima filettatura. per bidimensionale

   Passando da un tipo di serie all'altro, o cambiando valori della serie, l'anteprima della serie visualizza le vostre modifiche in blu.

5. Selezionare la guida dello strumento Create Pattern (Crea serie), o premere Invio, per completare la serie.

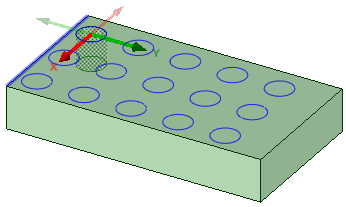

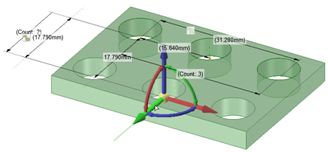

L'immagine sotto mostra l'anteprima per una serie bidimensionale. Per quella monodimensionale, viene visualizzata solo la direzione X. Cliccando le frecce, viene capovolta la loro direzione di 180 gradi.

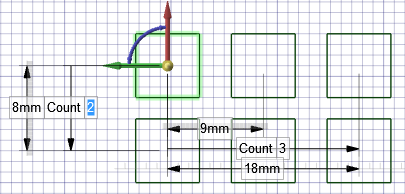

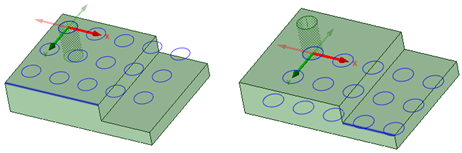

Per i tagli attraverso tutto, l'anteprima è sul piano più vicino alla direzione di riferimento. Per i tagli ciechi, l'anteprima è sulla faccia della direttrice della serie selezionata.



E' possibile anche creare serie lineari monodimensionali su facce cilindriche fino a quando la direzione della serie è l'asse dei cilindri o parallela all'asse.

Seguire i passi per la serie lineare, ma selezionare un elemento di una serie lineare come primo elemento della serie.

1. Cliccare lo strumento  Circular (Circolare) nel gruppo Inserisci nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Selezionare una protrusione, depressione, corpo, schizzo, punti, assi, piani, origini, o curve 3D come primo elemento (direttrice) della serie. La guida dello strumentoDirection (Direzione) si attiva.

3. Selezionare una linea, un bordo, un asse o un insieme di punti per impostare la direzione della serie.

4. (Opzionale) Modificare le opzioni della Serie nel pannello Options (Opzioni).

   Tipo serie: monodimensionale o bidimensionale.

   Modifica i valori Conteggio circolare , o X AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) per Monodimensionale.

   Modifica i valori Conteggiocircolare, AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno), Conteggio lineare, o PassoUnità di lunghezza che una faccia di elica cambia per una rotazione di 360°; la distanza da un punto su una filettatura al punto corrispondente nella prossima filettatura. lineare per Bidimensionale.

   Notare che un Conteggio circolare di uno creerà una serie radiale singola.

   Passando da un tipo di serie all'altro, o cambiando valori della serie, l'anteprima della serie visualizza le vostre modifiche in blu.

5. Selezionare la guida dello strumento Create Pattern (Crea serie), o premere Invio, per completare la serie.

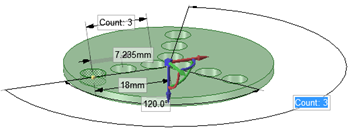

L'immagine sotto mostra l'anteprima per una serie bidimensionale. Per quella monodimensionale, viene visualizzata solo la direzione angolare. Cliccando le frecce, viene capovolta la loro direzione di 180 gradi.



E' possibile creare serie circolari su facce cilindriche, sia attorno alla faccia che lungo l'asse.

1. Cliccare lo strumento  Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) nel gruppo Insert (Inserisci) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Selezionare una protrusione, depressione, schizzo, punti, assi, piani, origini, o curve 3D come primo elemento (direttrice) della serie. La guida dello strumentoDirection (Direzione) si attiva.

3. Selezionare una linea, un bordo, un asse o un insieme di punti per impostare la direzione della serie.

4. Modificare le opzioni nel pannello Options (Opzioni).

   Tipo Serie: GrigliaVedere Sketch grid (Griglia dello schizzo) o OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato.

   Modificare la Spaziatura X o la Spaziatura Y

   Modificare i valori Margine. Una linea di confine tratteggiata arancione visualizza il confine originario della serie.

   Passando da un tipo di serie all'altro, o cambiando valori della serie, l'anteprima della serie visualizza le vostre modifiche in blu.

5. Selezionare la guida dello strumento Create Pattern (Crea serie), o premere Invio, per completare la serie.

1. Selezionare tutti gli elementi della serie radiale.

2. Cliccare lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.).

3. Ancorare nuovamente lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.) sull'asse circolare.

4. Selezionare Create patterns (Crea serie) nel pannello Options (Opzioni).

5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. la serie radiale per formare una serie circolare.

1. Selezionare un punto come primo elemento della serie.

2. Cliccare lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.).

3. Selezionare Create patterns (Crea serie) nel pannello Options (Opzioni).

4. Cliccare la guida dello strumento Move Along Trajectory (SpostaUno strumento usato per traslare o ruotare la geometria. lungo la traiettoria).

5. Cliccare uno dei bordi che connettono al vertice.

6. Cliccare l'asse del Move Handle (Gestore spostamento).

7. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. per creare l'elemento finale della serie e creare la serie.

8. Premere Tab per modificare i campi conteggio, lunghezza e percentuale per modificare la serie dei punti.

   Tutti i punti sono associati al bordo, così che quando il bordo cambia, cambiano anche i punti come mostrato nell'esempio sotto.

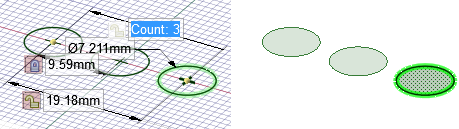

1. Selezionare un elemento della serie per visualizzare il conteggio e le dimensioni della serie.

2. Modificare le proprietà della serie.

   Premere Tab per passare da un campo all'altro.

   Cliccare l'icona del lucchetto per bloccare o sbloccare un valore.

3. Premere Invio.

   Il risultato della modifica del conteggio e della spaziatura è relativo all'elemento della serie selezionata.

Per aumentare o diminuire velocemente il numero degli elementi della serie, premere Tab fino a quando il campo conteggio non viene evidenziato, poi tenere premuto il tasto Alt mentre premete i tasti freccia su e giù.

1. Cliccare lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.).

2. Selezionare un elemento della serie per spostare una serie lineare o l'asse della serie per spostare una serie circolare o ad arco.

3. Spostare l'elemento della serie con il Move Handle (Gestore spostamento).

   Se spostate un elemento interno di una serie e non è ancorato, tutti gli elementi sella serie si spostano:





   Se muovete un elemento ad un estremo della serie, l'elemento all'estremo opposto è ancorato e la serie è inclinata:





   Se si ancora un elemento diverso da quello opposto alla direzione di spostamento, inclinare la serie.

   Se avete una serie lineare in una direzione radiale e spostate un elemento interno senza impostare un'ancora, allora tutta la serie trasla nella direzione selezionata.

   Usare la guida dello strumento Up to (Fino a) per spostare un elemento della serie fino a un'altra faccia o bordo. Le dimensioni della serie (come Conteggio e Lunghezza) vengono visualizzate come previsto.

1. Cliccare lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.).

2. Cliccare col pulsante destro un elemento di una serie e cliccare Select (Seleziona) > All Pattern Members (Tutti gli elementi della serie).

3. Selezionare la guida dello strumento Direction (Direzione).

4. Cliccare un oggetto per impostare la direzione dello spostamento.

5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. la serie.

1. Cliccare Select (Seleziona) o Move (SpostaUno strumento usato per traslare o ruotare la geometria.) nel gruppo Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Selezionare un elemento della serie.

   Questo elemento servirà da ancora, ed altri elementi della serie si sposteranno relativamente a questo elemento.

3. Premere Tab fino a che il campo che volete modificare non viene evidenziato:

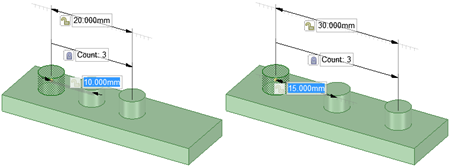

   • Distance (Distanza): questo campo contiene la distanza complessiva della serie. L'elemento della serie che avete selezionato è ancorato, e la lunghezza cambierà in riferimento a questo elemento. Le frecce indicano la direzione di cambiamento. Potete vedere questo campo nella parte superiore dell'immagine sotto.

   • Spacing (Spaziatura): questo campo contiene la spaziatura tra gli elementi della serie. Questo campo ha frecce in entrambe le direzioni ed è posto tra due elementi della serie Il campo è evidenziato in blu nell'immagine sotto.

   • Radial patterns (Serie radiali): se selezionate un elemento di una serie radiale, potete modificare l'angolo tra gli elementi della serie e la distanza dagli elementi della serie al centro della serie.

4. Scrivere una nuova distanza o angolo e premere Invio.

   La spaziatura tra tutti gli elementi della serie cambierà.

Cliccare col pulsante destro del mouse la faccia dell'elemento della serie e selezionare Unpattern Member (Scollegare elemento dalla serie). In questo modo l'elemento diventa indipendente, pertanto le modifiche a questa caratteristica non si propagheranno a tutta la serie.

1. Selezionare una serie o un elemento della serie nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Cliccare la scheda Groups (GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo.) nel pannello Structure (Struttura).

3. Cliccare Create Group (Crea Gruppo).

   Viene creato un gruppo che visualizza il numero di elementi nella serie. E' possibile cliccare su questo gruppo per selezionate la serie e modificarne i parametri nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

E' possibile assemblare un componente con un elemento della serie, poi diffondere il componente a tutti gli elementi della serie. Il componente verrà copiato ed assemblato a ciascun elemento della serie.

1. Assemblare un componente a qualche geometria che è un elemento della serie usando lo strumento Align (Allinea), Tangent (Tangente), o Orient (Orienta).

2. Cliccare col pulsante destro del mouse Assembly Condition (Condizioni assemblaggio) nell'albero Structure (Struttura) e selezionare Update Components on Pattern (Aggiorna componenti nella serie).

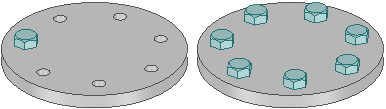

   I componenti saranno diffusi nella serie, come mostrato sotto.





1. Cliccare lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.).

2. Selezionare l'oggetto che desiderate modellare.

3. Cliccare la guida dello strumento Move Along Trajectory (SpostaUno strumento usato per traslare o ruotare la geometria. lungo la traiettoria) e selezionare la curva da usare come traiettoria.

   E' possibile anche tenere premuto Alt e fare doppio clic sulla curva.

4. Selezionare Create Patterns (Crea serie) nelle opzioni Move (SpostaUno strumento usato per traslare o ruotare la geometria.).
5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. la freccia della traiettoria.
6. Rilasciare il pulsante del mouse per visualizzare le opzioni dimensioni della serie, quindi inserire i valori scorrendo tra le opzioni con il tasto tab.
7. (Opzionale) Selezionare Maintain Orientation (Mantieni orientamento) nelle opzioni Move (SpostaUno strumento usato per traslare o ruotare la geometria.) per conservare gli oggetti della serie nello stesso orientamento dell'oggetto originario.

Serie lungo la traiettoria senza mantenere l'orientamento.





Serie lungo la traiettoria mantenendo l'orientamento.
