Usare lo strumento Massa
per visualizzare le informazioni di volume dei solidi e delle superficie del progetto.
Se si usa lo strumento su una superficie, viene visualizzata l'area di superficie totale. Se sullo stesso piano sono presenti più superfici, lo strumento consente di visualizzare l'area totale di tutte le superfici. Per visualizzare le singole aree di superficie, usare lo strumento Misura.
Fare clic su
Massa nel gruppo Ispeziona della scheda Misura.

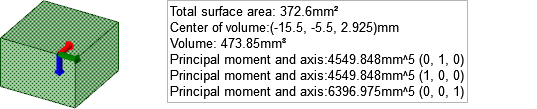

Fare clic su un solido nell'albero Struttura o fare tre clic su di esso nella finestra Progetto per visualizzarne il volume, il centro di massa e i principali momenti ed assi.
Al centro del volume viene visualizzata una piccola origine con i rispettivi assi orientati verso gli assi principali. Per calcolare i momenti e gli assi principali di inerzia di un altro punto, fare clic tenendo premuto Ctrl su un'origine per aggiungerla alla selezione.
Per calcolare il momento di inerzia reale, moltiplicare la misurazione del momento per la densità del solido.
L'asse viene indicato con i valori x, y, z; nella figura sopra, tali valori sono (0, -1, 0). Il primo numero corrisponde all'asse rosso dell'origine, il secondo all'asse verde e il terzo all'asse blu.
Fare clic su Massa nel gruppo Ispeziona della scheda Misura.
Fare clic sulla guida strumento Seleziona piano di riferimento.
Selezionare gli oggetti da misurare.
Ê inoltre possibile premere Alt e selezionare l'oggetto senza usare la guida strumento.
L'area proiettata e la precisione stimata vengono visualizzate nella finestra Progetto.

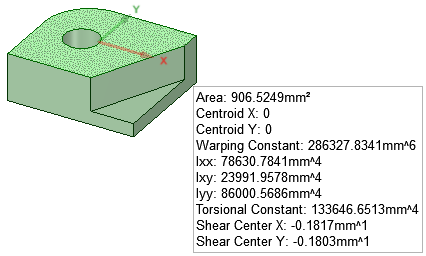

Fare clic su Massa nel gruppo Ispeziona della scheda Misura.
Fare clic sulla guida strumento Seleziona area planare.
Selezionare un'area planare.
