Proprietà

Il pannello Properties (Proprietà) è a sinistra dell'interfaccia di SpaceClaim, sotto l'albero Struttura e il pannello Options (Opzioni). Quando selezionate un componente, una superficie, o un solido completo facendo triplo clic nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) o selezionandolo nell'albero Struttura, vedrete le sue proprietà nel pannello Properties (Proprietà). E' possibile usare il pannello Properties (Proprietà) per modificare diversi valori di proprietà, come colore di una faccia o corpo selezionato, o modificare altri valori di proprietà.

In aggiunta ai componenti, superfici e solidi potete modificare i valori delle proprietà di oggetti disegnati, immagini inserite, serie, e lamiere. Le impostazioni proprietà per questi oggetti sono descritti in dettaglio nei loro argomenti specifici.

Potrebbe essere utile configurare il pannello Properties (Proprietà) in modo che possiate vedere le proprietà degli oggetti ed il pannello Structure (Struttura) contemporaneamente.

Per modificare le proprietà di un oggetto

1. Selezionare un oggetto nell'albero Struttura o cliccare col pulsante destro del mouse l'oggetto nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) e selezionare Properties (Proprietà).

2. Modificare i valori proprietà.

Per modificare le proprietà di analisi

1. Cliccare sul componente dell'assieme del livello superiore nell'albero Struttura
2. Nel pannello Properties (Proprietà), espandere le proprietà Analysis (Analisi) per visualizzare la proprietà Share Topology (Condividi topologia)
3. Cliccare nel pannello di inserimento proprietà.
4. Aprire il menu a tendina e scegliere
   • None (Nessuno) (impostazione predefinita)
   • Merge (Unisci)
   • Share (Condividi)

VedereShared topology in ANSYS (Topologia condivisa in ANSYS) per maggiori informazioni.

Per modificare le proprietà dei documenti

1. Selezionare il disegno di livello superiore o un componente nell'albero Struttura.

   E' possibile tenere premuto CTRL e selezionare più di un componente.

2. Nel pannello Properties (Proprietà), espandere le proprietà Document (DocumentoUn file modello (.scdoc) che potrebbe contenere qualsiasi combinazione di versioni di disegno, fogli di disegno associati, e diapositive markup 3D.) per visualizzare le seguenti informazioni

   • Display Name (Visualizza Nome): se volete che il nome sia diverso dl nome del file.

   • Document Path (Percorso DocumentoUn file modello (.scdoc) che potrebbe contenere qualsiasi combinazione di versioni di disegno, fogli di disegno associati, e diapositive markup 3D.): percorso verso il file nel disco.

   • Locked (Bloccato): impostatelo su vero se volete evitare che il modello venga modificato.

   • Use File Name (Usa Nome File): Impostatelo su True (Vero) se volete visualizzare il nome del file per il componente del disegno di livello superiore nell'albero Struttura. Impostatelo su False (Falso) se volete usare Visualizza Nome.

3. Inserire informazioni aggiuntive come Autore, Descrizione, Titolo e Versione nella sezione File del pannello Properties (Proprietà).

   Queste proprietà possono essere incluse in tabelle BOM.

Per creare una proprietà documento personalizzata

1. Selezionare il disegno di livello superiore o un componente nell'albero Struttura. E' possibile selezionare più di un componente.

2. Cliccare col pulsante destro del mouse il pannello Properties (Proprietà) e selezionare Add Document Property (Aggiungi Proprietà DocumentoUn file modello (.scdoc) che potrebbe contenere qualsiasi combinazione di versioni di disegno, fogli di disegno associati, e diapositive markup 3D.) per creare una proprietà personalizzata.

3. Espandere la proprietà per visualizzare il valore corrispondente.

4. Immettere un nome per la proprietà, selezionare il tipo (data, booleano, numero o stringa) e specificare il relativo valore.

   Eliminare una proprietà personalizzata cliccando col pulsante destro del mouse la proprietà nel pannello Properties (Proprietà) e selezionando Delete Document Property (Elimina Proprietà DocumentoUn file modello (.scdoc) che potrebbe contenere qualsiasi combinazione di versioni di disegno, fogli di disegno associati, e diapositive markup 3D.).

Per creare una proprietà componente personalizzata

1. Selezionare un componente nell'albero Struttura.

2. Cliccare col pulsante destro del mouse il pannello Properties (Proprietà) e selezionare Add Component Property (Aggiungi Proprietà ComponenteOggetto in un disegno, incluso il componente di disegno di livello superiore. Ciascun componente è costituito da un numero qualsiasi di oggetti, ad esempio solidi e superfici, e può contenere sottocomponenti. Un componente può essere considerato come una "parte" I componenti possono essere salvati in file separati. Un componente esterno è un altro disegno inserito come componente nel vostro disegno. Il rendere il componente interno impedisce che al file del componente esterno vengano apportate delle modifiche. E' possibile anche creare un componente esterno salvando un componente in un file separato. Vedere Lightweight components (Componenti leggeri), Assembly (Assieme)) per creare una proprietà personalizzata.

3. Espandere la proprietà per visualizzare il valore corrispondente.

4. Immettere un nome per la proprietà, selezionare il tipo (data, booleano, numero o stringa) e specificare il relativo valore.

   Le proprietà componente personalizzate possono essere usate nei campi BOM e nota. Eliminare una proprietà personalizzata cliccando col pulsante destro del mouse la proprietà nel pannello Properties (Proprietà) e selezionando Delete Component Property (Elimina Proprietà ComponenteOggetto in un disegno, incluso il componente di disegno di livello superiore. Ciascun componente è costituito da un numero qualsiasi di oggetti, ad esempio solidi e superfici, e può contenere sottocomponenti. Un componente può essere considerato come una "parte" I componenti possono essere salvati in file separati. Un componente esterno è un altro disegno inserito come componente nel vostro disegno. Il rendere il componente interno impedisce che al file del componente esterno vengano apportate delle modifiche. E' possibile anche creare un componente esterno salvando un componente in un file separato. Vedere Lightweight components (Componenti leggeri), Assembly (Assieme)).

Proprietà materiale

Potete impostare lo spessore del materiale usato in una parte lamiera. L'assegnazione di uno spessore vi consente di controllare lo spessore di una parte in lamiera ad un livello più granulare. Con spessore si indica lo spessore del metallo organizzato in numeri: più piccolo è il numero più sottile sarà il metallo. Ad un disegno in lamiera o un componente di un disegno deve essere assegnato un materiale affinché venga visualizzato il menu a tendina dello spessore. Non potete selezionare uno spessore per disegni o componenti a cui è stata assegnata l'opzione "materiale sconosciuto".

Per assegnare un materiale, dall'albero Struttura selezionare il disegno al livello superiore, o selezionare il componente per cui volete assegnare un materiale, e poi cliccare il menu a tendina di Material Name (Nome materiale) dal gruppo Material (MaterialeProprietà che è possibile assegnare ad un oggetto, consiste in nome materiale e caratteristiche come densità e resistenza alla trazione.) nel pannello Properties (Proprietà). Dal gruppo Thickness (Spessore) nel pannello Properties (Proprietà), cliccare il menu a tendina dello spessore e selezionarne uno.

E' possibile specificare le proprietà del materiale per un componente in molti modi.

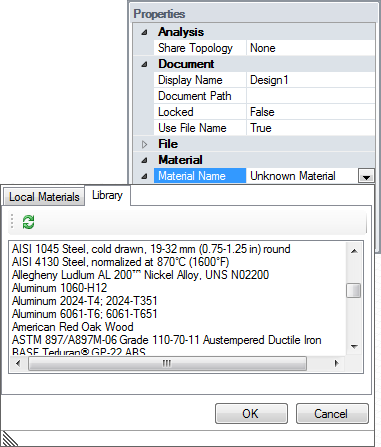

Selezionare un materiale dalla Materials Library (Libreria materiali).

1. Selezionare un componente nell'albero Struttura.

2. Nel pannello Properties (Proprietà) espandere le proprietà del materiale.

3. Cliccare nel campo Nome materiale per visualizzare la LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali). materiali.

4. Selezionare la scheda LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali)..

5. Selezionare un materiale e cliccare OK.

   Il materiale e le sue proprietà sono visualizzate e possono essere modificate nel pannello Properties (Proprietà). Il materiale appare anche nella scheda MaterialeProprietà che è possibile assegnare ad un oggetto, consiste in nome materiale e caratteristiche come densità e resistenza alla trazione. locale ed è salvato con file con estensione SCDOC. Potete scaricare materiali da Resources (Risorse) nelle opzioni di SpaceClaim.



Selezionare un materiale dalla Libreria locale.

1. Selezionare un componente nell'albero Struttura.

2. Nel pannello Properties (Proprietà) espandere le proprietà del materiale.

3. Cliccare nel campo Nome materiale per visualizzare la Materials Library (LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali). materiali).

4. Selezionare la scheda Local Materials (Materiali localiVedere Library (Libreria)).

5. Selezionare un materiale e cliccare OK.

   Il materiale e le sue proprietà sono visualizzate e possono essere modificate nel pannello Properties (Proprietà). Anche il materiale è salvato in file con estensione SCDOC.

   E' possibile rinominare, copiare ed eliminare Materiali dalla LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali). locale. Potete anche creare nuovi Materiali.



Creare un materiale

1. Selezionare un componente nell'albero Struttura.

2. Nel pannello Properties (Proprietà) espandere le proprietà del materiale.

3. Cliccare nel campo Nome materiale per visualizzare la LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali). materiali.

4. Cliccare il tasto New (Nuovo) per creare un materiale nuovo.

5. Inserire il nome del materiale.

6. Cliccare OK.

7. Inserire la densità del materiale nella proprietà Density (Densità).

   Se avete specificato la densità per il materiale altrove nel disegno, o specificato nella stessa sessione di SpaceClaim, SpaceClaim visualizza tale valore nella proprietà Density (Densità) per voi.

8. (Opzionale) Espandere le proprietà di altri materiali ed inserire i loro valori ed unità.

   Il materiale e le sue proprietà appaiono nella scheda Local Materials (Materiali localiVedere Library (Libreria)) e sono salvati con file con estensione SCDOC.

Per rimuovere un materiale da un componente, selezionare Unknown Material (MaterialeProprietà che è possibile assegnare ad un oggetto, consiste in nome materiale e caratteristiche come densità e resistenza alla trazione. sconosciuto) dalla Local Library (LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali). locale).

E' possibile solo modificare il valore della Densità per le proprietà del materiale. Tutti gli altri valori sono determinati dal materiale che selezionate.

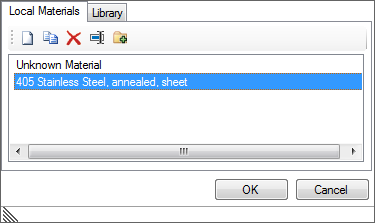

Nella scheda Materiali localiVedere Library (Libreria) è possibile anche fare quanto segue:

• Selezionare un materiale e cliccare il tasto Copy (Copia). Viene creato un materiale nuovo con il nome originario e viene aggiunto "Copia 1"
• Delete (Elimina) i materiali selezionati
• Rename (Rinomina) i materiali selezionati
• Selezionare un materiale e cliccare il pulsante Add to Library (Aggiungi alla LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali).) per aggiungere tale materiale alla LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali)..

Riconoscere arrotondamenti e cimature

Gli arrotondamenti e le cimature create in SpaceClaim sono riconosciute in automatico, ma potrebbero non essere riconosciute in modelli importati.

1. Seleziona una faccia arrotondata o smussata

2. Modificare la proprietà Round (Arrotondamento) o Chamfer (Cimatura) a True (Vero).

Proprietà del foglio di disegno

Potete modificare le proprietà della vista del foglio di disegno ed altri aspetti del foglio di disegno come annotazioni, BOM, tabelle, e filettature nel pannello Properties (Proprietà).
