Spostamento con un fulcro

La guida strumento FulcroCardine; punto perno. Quando usate lo strumento Move (Sposta), è possibile selezionare un oggetto ed usare la guida dello strumento Fulcrum (Fulcro) per spostare altri oggetti intorno ad esso. sposta gli oggetti attorno a un punto, spigolo o faccia. È possibile usare questa guida strumento per ruotare serie o facce e per creare un assieme esploso semplice.

Per spostare oggetti con la guida strumento Fulcro

1. Fare clic su SpostaUno strumento usato per traslare o ruotare la geometria. nel gruppo Modifica della scheda Progetto.

2. Selezionare i punti, gli spigoli o le facce da spostare. È possibile selezionare superfici, solidi o componenti nell'albero Struttura.

   Questo oggetto verrà evidenziato con una sfumatura più scura rispetto al colore normale. I componenti selezionati saranno evidenziati con un riquadro di delimitazione rosso.

3. Fare clic sulla guida utensile FulcroCardine; punto perno. Quando usate lo strumento Move (Sposta), è possibile selezionare un oggetto ed usare la guida dello strumento Fulcrum (Fulcro) per spostare altri oggetti intorno ad esso. sul lato destro della finestra Progetto.

4. Selezionare il punti, lo spigolo o la faccia da usare come fulcro. È possibile selezionare superfici, solidi o componenti nell'albero Struttura.

   Questo oggetto può essere evidenziato in blu.

5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una freccia o raggio sul manipolatore di spostamento per spostare gli oggetti.

Esempi

Negli esempi qui sotto, l'oggetto è stato trascinato nella direzione indicata dalla freccia rossa.

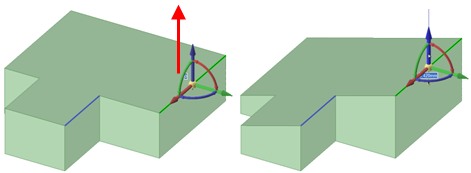

Spostare uno spigolo usando un altro spigolo come fulcro.

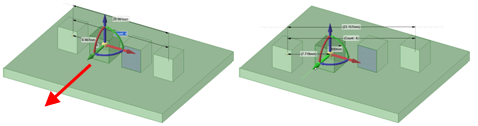

Spostare una serie usando un elemento di serie come fulcro. E necessario selezionare tutte le facce dell'elemento di serie da spostare.

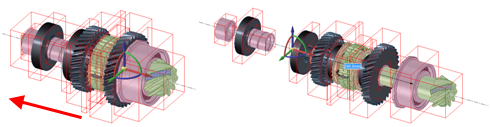

Spostare componenti con una faccia di un componente come fulcro. Selezionare i componenti nell'albero Struttura.
