Spostamento

Usare lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. per spostare oggetti in 2D o 3D, tra cui viste di fogli di disegno. Il comportamento dello strumento SpostaUno strumento usato per traslare o ruotare la geometria. cambia in base alla selezione effettuata.

• Selezionando un intero oggetto, quale un solido, una superficie o uno schizzo, è possibile traslarlo o ruotarlo.

• E possibile spostare un lato di un solido, di una superficie o di uno schizzo per aumentare o ridurre le sue dimensioni.

• Se si sposta un oggetto in un altro oggetto nello stesso componente, l'oggetto più piccolo viene unito a quello più grande, ricevendone le proprietà.

• Spostando un componente si sposta tutto ciò che è contenuto al suo interno.

• E possibile spostare uno spigolo circolare di una superficie piatta nello stesso modo in cui si sposta una curva di schizzo circolare.

• Anche i corpi mesh, le sfaccettature mesh selezionate e i perimetri di contorno mesh possono essere spostati.

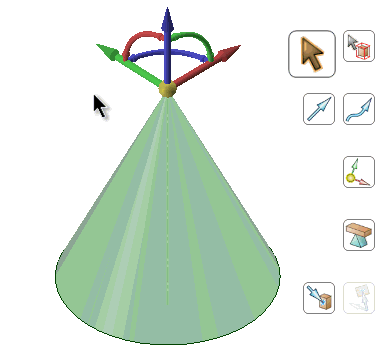

• Spostando l'apice di un cono l'altezza cambia. Ancorare lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. alla faccia esterna per scalare il cono.

Quando si sposta un componente assemblato usando i vincoli di assemblaggio, il manipolatore di spostamento è posizionato sul vincolo e gli assi vincolati lo disattivano. Se i vincoli di assemblaggio permettono spostamenti solo in una direzione, quella direzione verrà selezionata automaticamente. Ad esempio, spostando un componente con un vincolo assieme Assi centrali, il manipolatore di spostamento viene posizionato sull'asse ed il componente può essere spostato solo in direzioni che mantengono gli assi allineati.

Se il manipolatore di spostamento appare disattivato, controllare l'albero Struttura per determinare se esiste una condizione di assieme del componente che si desidera spostare.

Anche le relazioni di offset, speculari e coassiali influiscono su SpostaUno strumento usato per traslare o ruotare la geometria..

Se si accede alla scheda Progetto con le caratteristiche della lamiera selezionate, lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. funziona come per Lamiera. Per lavorare come al solito, fare clic con il pulsante destro del mouse sulla parte metallica dell'albero Struttura e scegliere Sospendi lamiera nel menu constestuale.

Per spostare oggetti

1. Fare clic su SpostaUno strumento usato per traslare o ruotare la geometria. nel gruppo Modifica della scheda Progetto.

2. Selezionare gli oggetti da spostare.

3. Selezionare le seguenti opzioni:

   • SpostaUno strumento usato per traslare o ruotare la geometria. griglia: selezionare questa opzione per spostare la griglia dello schizzo.
   • Righello: una volta selezionato un asse sul manipolatore di spostamento, selezionare questa opzione e fare clic su uno spigolo o faccia per ancorare il righello. Il righello viene orientato lungo l'asse del manipolatore di spostamento selezionato. Immettere un valore per utilizzare il righello al fine di impostare una quota per lo spostamento.
   • Crea serie: selezionare questa opzione per creare serie trascinando gli oggetti selezionati con lo strumento SpostaUno strumento usato per traslare o ruotare la geometria.. Mediante trascinamento si crea una copia dell'oggetto selezionato, si sposta in una nuova posizione e si crea una relazione serie. Selezionare l'opzione Mantieni orientamento per mantenere l'orientamento originale dell'oggetto originale mentre si ruota o sposta la serie. Vedere Creazione di una serie.
   • DissociaCrea superfici separate da singoli pezzi di uno schizzo, o oggetto o facce in 3D. E' possibile dissociare le protrusioni per spostarle con l'opzione Detach First (Dissocia prima) dello strumento Move (Sposta). prima: dissocia le protrusioni e depressioni selezionate, le sposta e le riassocia alla nuova posizione.
   • Mantieni connettività schizzo: mantiene le connessioni tra una curva dello schizzo ed altre curve che ne condividono i punti finali. Deselezionando questa opzione e spostando una curva di schizzo, la curva si sposterà in modo indipendente dalle altre curve.
   • Ricorda orientamento: imposta l'orientamento dello strumento SpostaUno strumento usato per traslare o ruotare la geometria. dell'oggetto. L'orientamento viene ricordata solo per la sessione corrente. È possibile usare l'orientamento del manipolatore di spostamento con la guida strumento Direzione, tenendo premuto Alt e selezionando un oggetto di riferimento oppure trascinando una sfera sugli assi del manipolatore di spostamento. È possibile selezionare le seguenti opzioni dall'elenco a discesa a destra dell'opzione:
     • Predefinito: l'orientamento del manipolatore di spostamento è determinata dagli oggetti selezionati.
     • Globale: salva l'orientamento corrente del manipolatore di spostamento, che verrà applicata a tutti gli oggetti.
     • Per oggetto: salva l'orientamento corrente del manipolatore di spostamento per l'oggetto selezionato. Nel selezionare di nuovo un oggetto mentre lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. è attivo, il manipolatore di spostamento verrà orientato in base all'orientamento salvata.

4. Fare clic su un asse e trascinare in quella direzione per spostare l'oggetto selezionato.

   Una linea si estende dall'asse del manipolatore di spostamento indicando la direzione di spostamento selezionata.

   Se lo spostamento non riesce, il manipolatore di spostamento viene riportato all'ultima posizione e orientamento valide. Per spostare una protrusione circondata da facce rotonde, può essere necessario riempire gli arrotondamenti.

5. Premere Alt + selezionare un piano tra i manipolatori spostamento per richiamare un movimento di trascinamento libero all'interno del piano. Posizionare lo strumento sposta su un qualsiasi oggetto mobile e tenere premuto il tasto Alt. Tra i manipolatori spostamento appaiono piani di un quarto di cerchio. Selezionandone uno il cursore diventa un cursore a trascinamento libero che consente di spostarsi liberamente all'interno del piano. Selezionare un manipolatore di spostamento qualsiasi per disattivare il trascinamento libero.

Il cursore non deve essere sull'asse per spostare l'oggetto selezionato. Di fatto, potrebbe risultare più facile controllare lo spostamento se si trascina ad una certa distanza dall'elemento e dal manipolatore di spostamento.



Esempi

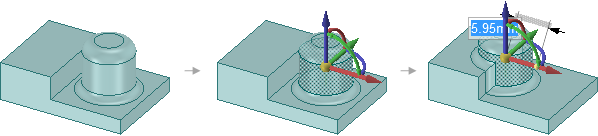

Spostamento di una protrusione con arrotondamenti che interseca un solido STEPStandard for the Exchange of Product model data (Standard per lo scambio di dati del modello prodotto) (ISO 10303). Definisce una metodologia per descrivere i dati del prodotto. E' possibile usare il protocollo STEP quando si esportano disegni. con l'opzione DissociaCrea superfici separate da singoli pezzi di uno schizzo, o oggetto o facce in 3D. E' possibile dissociare le protrusioni per spostarle con l'opzione Detach First (Dissocia prima) dello strumento Move (Sposta). prima



Spostamento di uno spigolo circolare su una superficie

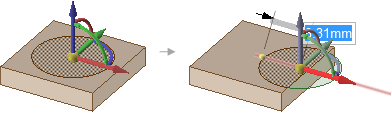

Lo spostamento di una faccia con impronta fuori da un solido crea una superficie.



Lo spostamento di spigoli con impronta su una faccia e altri spigoli impressi intersecanti viene regolato in base alle necessità. Gli esempi qui sopra mostrano come gli spigoli vengono regolati con lo spostamento delle aree con impronta.

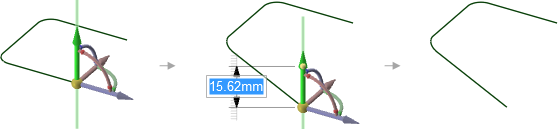

Lo spostamento del punto finale di un segmento della linea con un arco tangente al centro cambia l'arco in modo da farlo rimanere tangente al segmento della linea mentre si sposta il punto finale.

Spostamento rispetto ad altri oggetti

• Eseguire lo snap su una faccia coplanare: tenere premuto Shift mentre si trascina per eseguire lo snap su facce coplanari mentre il manipolatore di spostamento è ancorato alla faccia planare.

• Spostare un oggetto fino ad un altro oggetto: fare clic sulla guida strumento Fino a per spostare oggetti in modo che il centro del manipolatore di spostamento sia adiacente all'oggetto.

• Orientare un oggetto verso un altro oggetto: selezionare l'oggetto da spostare e un asse del manipolatore di spostamento, quindi fare clic sulla guida strumento Orienta verso oggetto e selezionare un secondo oggetto. L'oggetto selezionato verrà ruotato in modo che l'asse del manipolatore di spostamento risulti allineato al secondo oggetto.

Per modificare la posizione di ancoraggio del manipolatore di spostamento

• TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. la sfera del centro giallo sul manipolatore di spostamento

• Fare clic sulla guida strumento Ancora e selezionare la faccia, lo spigolo o il vertice su cui posizionare il manipolatore di spostamento.

• È inoltre possibile fare clic sullo strumento OriginePunto zero nel sistema di coordinate. E' possibile inserire un origine in ogni posto nel vostro disegno dove è possibile ancorare lo strumento Move (Sposta), che vi consente di quotare dall'origine o spostare velocemente la griglia dello schizzo all'origine. È inoltre possibile inserire un'origine in corrispondenza del centro della massa o del volume di un solido.  nella scheda Inserisci per inserire un'origine in un punto qualsiasi del progetto, in cui ancorare lo strumento SpostaUno strumento usato per traslare o ruotare la geometria..

La sfera centrale gialla si trasforma in un cubo blu quando il manipolatore di spostamento è ancorato.

Per modificare la direzione o la traiettoria di spostamento

• TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una delle sfere sull'asse rotazionale e riorientare il manipolatore di spostamento oppure quotare l'orientamento inserendo l'angolo di rotazione durante il trascinamento, quindi premere Invio.

• E inoltre possibile premere Alt+fare clic su un punto o una linea, oppure sulla guida strumento SpostaUno strumento usato per traslare o ruotare la geometria. direzione e quindi su un punto o linea, per orientare uno degli assi del manipolatore di spostamento verso quel punto o lungo quella linea.

  Se si fa clic tenendo premuto ALT su una traiettoria, è possibile spostarsi lungo di essa. Ctrl+Alt+fare clic per aggiungere linee contigue o spigoli alla traiettoria.

  Se si fa clic tenendo premuto ALT su un piano, la direzione dello spostamento viene impostata perpendicolarmente al piano.

Esempio

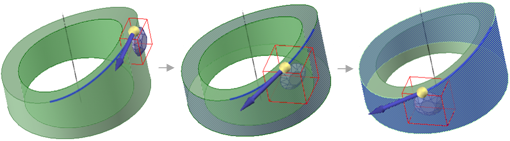

Perpendicolare alla superficie - spostando il rombo lungo la traiettoria selezionata, premere Ctrl+Alt+fare clic sulla faccia del cilindro per impostare l'orientamento del rombo perpendicolare al cilindro.



Per quotare uno spostamento

1. Seguire i passi indicati per spostare un oggetto.

2. Dopo aver fatto clic sull'asse del manipolatore di spostamenti, fare clic su Righello nel pannello Opzioni.

3. Fare clic su uno spigolo o faccia per ancorare il righello.

   Il righello viene orientato lungo l'asse del manipolatore di spostamento selezionato.

4. Immettere una distanza e premere Invio.



Per copiare un oggetto usando lo strumento Sposta

• Premere Ctrl per copiare l'oggetto selezionato per lo spostamento e posizionarlo nel punto in cui si trascina o quotare lo spostamento.

  Premere la barra di spaziatura per quotare lo spostamento.

• Fare doppio clic sulla guida strumento Fino a per creare più copie dell'oggetto selezionato. Per uscire da questa modalità fare clic su un altro strumento o nello spazio vuoto della finestra Progetto.

Esempi

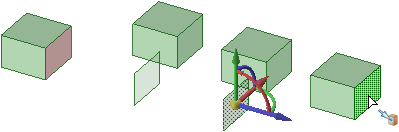

Copiare la faccia rossa più volte facendo doppio clic sulla guida strumento Fino a per mantenerla attiva per più di uno spostamento

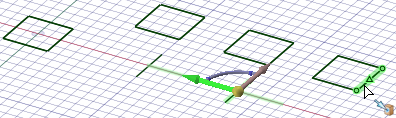

È possibile realizzare copie facendo doppio clic sulla guida strumento Fino a anche nella modalità schizzo

Guide strumento

Nello strumento SpostaUno strumento usato per traslare o ruotare la geometria. sono contenute diverse guide degli strumenti che consentono di specificare il comportamento dello strumento SpostaUno strumento usato per traslare o ruotare la geometria.:

	La guida strumento Seleziona è attiva per impostazione predefinita. Quando questa guida strumento è attiva, è possibile selezionare facce, superfici, solidi, o componenti nello strumento SpostaUno strumento usato per traslare o ruotare la geometria..
	Fare clic su un oggetto qualsiasi con la guida strumento Seleziona componente per selezionare il solido a cui appartiene l'oggetto. Se il solido è l'unico oggetto del componente, verrà selezionato quel componente.
	Selezionare un punto, vertice, linea, asse, piano o faccia planare con la guida strumento SpostaUno strumento usato per traslare o ruotare la geometria. direzione per orientare il manipolatore di spostamento e impostare la direzione iniziale dello spostamento. L'oggetto non si sposterà finché non si trascina.
	Selezionare un set di linee o spigoli con la guida strumento SpostaUno strumento usato per traslare o ruotare la geometria. lungo traiettoria per spostare gli oggetti selezionati lungo quella traiettoria. Per ottenere risultati migliori, eseguire gli spostamenti lungo le traiettorie con piccoli incrementi. Se l'oggetto da spostare è una protrusione, verrà dissociato, quindi riassociato nella nuova posizione. Nello spostare una protrusione lungo una traiettoria, gli arrotondamenti vengono automaticamente eliminati. Premere Ctrl+Alt+fare clic su una faccia per controllare l'orientamento dell'oggetto da spostare o su cui è stata eseguita la modellazione.
	Selezionare un oggetto, quindi usare la guida strumento Ancora per selezionare la faccia, lo spigolo o il vertice di ancoraggio dello spostamento. È possibile ancorare il manipolatore di spostamento a un oggetto temporaneo, ad esempio l'intersezione tra due assi, premendo Alt+Shift+facendo clic sui due oggetti.
	Selezionare un oggetto, quindi usare la guida strumento FulcroCardine; punto perno. Quando usate lo strumento Move (Sposta), è possibile selezionare un oggetto ed usare la guida dello strumento Fulcrum (Fulcro) per spostare altri oggetti intorno ad esso. per spostare altri oggetti attorno allo stesso. Selezionare un elemento della serie per ancorarlo o selezionare un componente per esplodere un assieme. Vedere Spostamento con la guida strumento Fulcro.
	La guida strumento SpostaUno strumento usato per traslare o ruotare la geometria. in direzione radiale consente di selezionare un asse attorno al quale spostare in direzione radiale gli oggetti selezionati. Dopo aver selezionato un asse, il manipolatore di spostamento verrà riorientato in modo da presentare un asse parallelo all'asse di spostamento e un asse in direzione radiale.
	Una volta selezionato l'oggetto da spostare e un asse manipolatore di spostamento, usare la guida strumento Fino a per selezionare l'oggetto verso il quale eseguire lo spostamento. Se è selezionato un asse del manipolatore di spostamento, lo spostamento si limita a tale direzione. Se non sono stati selezionati manipolatori, l'oggetto viene spostato fino a che il centro del manipolatore di spostamento si trova sul riferimento selezionato. (Selezionare un manipolatore di spostamento da spostare fino all'asse di un'origine) In uno spostamento lineare verso un oggetto intersecante, il centro del manipolatore di spostamento viene spostato verso l'oggetto selezionato. Se i due oggetti non si intersecano, il primo viene spostato nella direzione desiderata fino al punto più vicino al secondo oggetto. È possibile usare questa guida strumento per: Selezionare un punto lungo una traiettoria o l'asse di un'origine verso cui eseguire lo spostamento. Spostare la griglia dello schizzo nelle modalità Schizzo e SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni.. Spostare un asse in modo che sia coincidente con un altro asse nel corpo. Se si sposta l'asse di una serie, tutti gli elementi della serie si sposteranno assieme verso la nuova posizione. Fare doppio clic sulla guida strumento Fino a per mantenerla attiva. Mentre la guida strumento è attiva, effettua la copia di facce e superfici invece di spostarle. Per disattivare la guida strumento, fare clic di nuovo, selezionare un'altra guida strumento oppure uscire dallo strumento SpostaUno strumento usato per traslare o ruotare la geometria..
	Una volta selezionato l'oggetto da spostare e un asse manipolatore di spostamento, usare la guida strumento Orienta verso oggetto per fare clic su un oggetto. L'oggetto selezionato verrà ruotato in modo che l'asse del manipolatore di spostamento selezionato risulti allineato all'oggetto su cui si è fatto clic. È inoltre possibile usare questa guida strumento per ruotare la griglia di schizzo in modalità Schizzo e SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni..

Opzioni

Nello strumento SpostaUno strumento usato per traslare o ruotare la geometria. sono disponibili le seguenti opzioni.

• SpostaUno strumento usato per traslare o ruotare la geometria. griglia: selezionare questa opzione per spostare la griglia dello schizzo.
• Spostamento simmetrico: selezionare questa opzione per spostare simmetricamente.
• MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno.: apre lo strumentoMisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno.. Selezionando un risultato della misurazione si ritorna allo strumento SpostaUno strumento usato per traslare o ruotare la geometria.. Nel selezionare una direzione di spostamento, il valore della misurazione viene visualizzato in un riquadro di quota con una freccia puntata verso l'oggetto misurato. Modificare il valore per una regolazione unica oppure creare un Gruppo misurazione che potrà essere modificato in qualunque momento.
• Righello: una volta selezionato un asse sul manipolatore di spostamento, selezionare questa opzione e fare clic su uno spigolo o faccia per ancorare il righello. Il righello viene orientato lungo l'asse del manipolatore di spostamento selezionato. Immettere un valore per utilizzare il righello al fine di impostare una quota per lo spostamento.
• Mantieni orientamento: selezionare questa opzione per mantenere l'orientamento dell'oggetto durante la rotazione o lo spostamento lungo una traiettoria.
• Crea serie: selezionare questa opzione per creare serie trascinando gli oggetti selezionati con lo strumento SpostaUno strumento usato per traslare o ruotare la geometria.. Mediante trascinamento si crea una copia dell'oggetto selezionato, si sposta in una nuova posizione e si crea una relazione serie. Selezionare l'opzione Mantieni orientamento per mantenere l'orientamento originale dell'oggetto originale mentre si ruota o sposta la serie. Vedere Creazione di una serie.
• DissociaCrea superfici separate da singoli pezzi di uno schizzo, o oggetto o facce in 3D. E' possibile dissociare le protrusioni per spostarle con l'opzione Detach First (Dissocia prima) dello strumento Move (Sposta). prima: selezionare questa opzione per dissociare protrusioni e depressioni, spostarle e riassociarle alla nuova posizione.

• Mantieni connettività schizzo: mantiene la connessione tra una curva dello schizzo ed altre curve che ne condividono i punti finali. Deselezionando questa opzione e spostando una curva di schizzo, la curva si sposterà in modo indipendente dalle altre curve.

• Mantieni trave fissa: questa opzione è dedicata alle travi e serve a mantenerle fisse mentre il profilo esegue un offset dalla trave. Vedere Spostamento di travi.

• Ricorda orientamento: imposta l'orientamento dello strumento SpostaUno strumento usato per traslare o ruotare la geometria. dell'oggetto. L'orientamento viene ricordata solo per la sessione corrente. È possibile usare l'orientamento del manipolatore di spostamento con la guida strumento Direzione, tenendo premuto Alt e selezionando un oggetto di riferimento oppure trascinando una sfera sugli assi del manipolatore di spostamento. È possibile selezionare le seguenti opzioni nell'elenco a discesa a destra dell'opzione:
  • Predefinito: l'orientamento del manipolatore di spostamento è determinata dagli oggetti selezionati.
  • Globale: salva l'orientamento corrente del manipolatore di spostamento, che verrà applicata a tutti gli oggetti.
  • Per oggetto: salva l'orientamento corrente del manipolatore di spostamento per l'oggetto selezionato. Nel selezionare di nuovo un oggetto mentre lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. è attivo, il manipolatore di spostamento verrà orientato in base all'orientamento salvata.

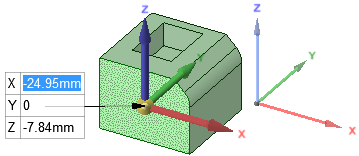

• Inserire le coordinate XYZ: questa opzione consente di inserire le distanze X, Y e Z per gli spostamenti eseguiti rispetto all'origine globale. Nel selezionare questa opzione, il manipolatore di spostamento si riorienta in modo da risultare parallelo all'origine globale e visualizzare i pannelli di input X, Y e Z.
