Spostamento simmetrico

Usare l'opzione Spostamento simmetrico dello strumento SpostaUno strumento usato per traslare o ruotare la geometria. per spostare oggetti l'uno rispetto all'altro su un piano come se fossero speculari, senza la necessità di creare un'associazione speculare tra gli stessi. A differenza dello strumento Specchio, l'opzione Spostamento simmetrico può essere usata per spostare geometrie simili o meno.

È possibile usare questa opzione con un piano speculare virtuale determinato automaticamente in base alla posizione del manipolatore di spostamento oppure con la guida strumento FulcroCardine; punto perno. Quando usate lo strumento Move (Sposta), è possibile selezionare un oggetto ed usare la guida dello strumento Fulcrum (Fulcro) per spostare altri oggetti intorno ad esso. per stabilire un piano speculare fisso.

Con un piano speculare selezionato mediante fulcro, la geometria, uguale su entrambi i lati del piano, viene trovata e spostata automaticamente nello spostare le geometria su un lato del piano. Il centro di ogni oggetto selezionato determina il lato del piano su cui si trova la geometria.

Facce, spigoli, vertici, curve di sezioni e curve di schizzo possono essere spostati simmetricamente. Le curve che si sovrappongono parzialmente al piano di simmetria possono essere spostate. L'opzione spostamento simmetrico non è disponibile per spostare oggetti con un'associazione speculare prestabilita

Per spostare oggetti simmetricamente su un piano speculare virtuale

1. Selezionare due o più oggetti.

2. Fare clic sullo strumento SpostaUno strumento usato per traslare o ruotare la geometria..
3. Fare clic su  Spostamento simmetrico nel pannello Opzioni di spostamento.

4. Fare clic su una delle frecce di spostamento e trascinare. Nel trascinare, al centro del manipolatore di spostamento appare un piano speculare trasparente, perpendicolare alla direzione di trascinamento. I movimenti vengono rispecchiati su questo piano. Viene visualizzato un manipolatore di spostamento semitrasparente sull'altro lato del piano speculare virtuale, ad indicare lo spostamento o la rotazione speculari. Gli oggetti selezionati vengono spostati simmetricamente sul piano indicato.

   Per reimpostare il piano speculare virtuale, cambiare la selezione o selezionare l'opzione Spostamento simmetrico.

Esempi

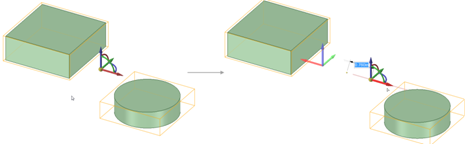

Spostamento di due solidi in modo simmetrico su uno specchio virtuale.

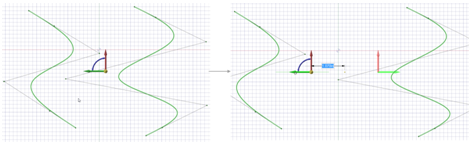

Spostamento di due curve.

Per spostare oggetti simmetricamente su un piano speculare selezionato mediante fulcro

1. Creare un piano o una faccia planare.

2. Selezionare uno o più oggetti.

3. Fare clic sullo strumento SpostaUno strumento usato per traslare o ruotare la geometria..

4. Fare clic su  Spostamento simmetrico nel pannello Opzioni di spostamento.

5. Fare clic sulla guida strumento  FulcroCardine; punto perno. Quando usate lo strumento Move (Sposta), è possibile selezionare un oggetto ed usare la guida dello strumento Fulcrum (Fulcro) per spostare altri oggetti intorno ad esso..

6. Fare clic sul piano o sulla faccia planare e specificare il piano di simmetria.

   Gli oggetti sull'altro lato del piano del fulcro con una geometria corrispondente vengono rilevati automaticamente e spostati simmetricamente sul piano.

7. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una freccia di rotazione o spostamento sul manipolatore di spostamento per modificare simmetricamente la geometria sul piano speculare selezionato mediante fulcro.

Esempi

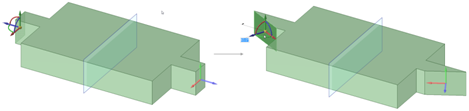

La rotazione di uno spigolo modifica la geometria coincidente sull'altro lato del piano speculare selezionato mediante fulcro.

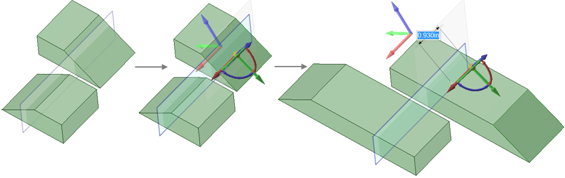

Spostamento di facce simmetriche l'una all'altra ma che si trovano in parte su ciascun lato del piano speculare. Il centro di ogni riquadro di delimitazione degli oggetti si trova su ogni lato del piano, in modo che lo strumento di spostamento simmetrico possa rilevare la geometria simmetrica e le facce ad angolo possano essere spostate
