Rotazione spigoli attorno al perno

E' possibile far ruotare attorno al perno lo spigolo di qualsiasi solido con l'opzione Pivot Edge (Rotazione spigoli attorno al perno) dello strumento Pull (Trascina). E' possibile anche ruotare attorno al perno due bordi separati insieme quando trascinate in una direzione.

Per trasformare un cilindro in un cono, selezionare lo strumento Pull (Trascina) e l'opzione Pivot Edge (Rotazione spigoli attorno al perno). Quindi fare clic sullo spigolo del cilindro e trascinarlo fino a che non forma un punto. Per trasformare un cono troncato in un cilindro, fare clic sullo spigolo piccolo e trascinarlo fuori.

Per ruotare uno spigolo attorno al perno

1. Selezionare lo strumento Pull (Trascina) nel gruppo Edit (Modifica) della scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   La guida dello strumento Select (Seleziona) è attivato per impostazione predefinita.

2. Selezionare lo spigolo o spigoli che desiderate far ruotare attorno al perno. Fare doppio clic per selezionare una catena di tangenti o una sequenza chiusa di spigoli.

3. Selezionare l'opzione Pivot Edge (Rotazione spigolo attorno al perno) nel pannello Options (Opzioni), o dalla barra di formattazione rapida.

   La freccia di trascinamento cambia per visualizzare le due direzioni nelle quali è possibile spostare lo spigolo per ruotare attorno al perno le facce collegate. Una freccia viene evidenziata per visualizzare la direzione principale.

4. Se la freccia che punta nella direzione verso la quale desiderate trascinare non è evidenziata, cliccare la freccia o premere Tab.

5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il bordo nella direzione della freccia di trascinamento.

   Durante il trascinamento, viene visualizzata la distanza per la quale è stato spostato lo spigolo. E' possibile quotare la distanza nella modalità Section (SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni.) e 3D, e quotare l'angolo nella modalità Section (SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni.).

   E' possibile tenere premuto MAIUSC per vedere la geometria esistente.

Esempi

Rotazione simultanea di più spigoli attorno al perno.

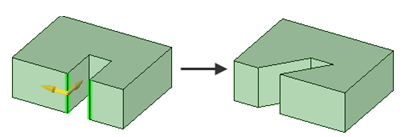

Ruotare due spigoli separati insieme attorno al perno quando si sta trascinando verso una direzione.

Quotare l'angolo di rotazione attorno al perno.
