Selezionare una faccia della parete in lamiera e ruotarla con il Gestore spostamento. Se selezionate la parte interna di una faccia da ruotare attorno al centro della curva interno, o selezionate la faccia esterna da ruotare attorno alla sua linea dello stampo esterno
Come giunzione predefinita attorno alla quale eseguire la rotazione viene scelta quella che determina la rotazione della porzione più piccola della parte. Per ruotare attorno all'altra giunzione, trascinare l'ancoraggio del Gestore spostamento (la sfera centrale) su un bordo sull'altra giunzione.
Cliccare
Move (Sposta
) nel gruppo Edit (Modifica) della scheda Design (Disegno).
Selezionare una faccia della parete che volete ruotare.
La faccia che selezionate determina il punto di rotazione:

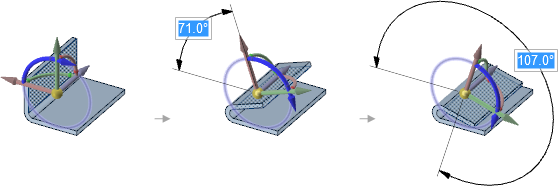

Selezionare la faccia interna attorno alla quale ruotare la parte interna della curva:

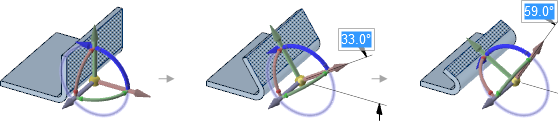

Selezionare la faccia esterna attorno alla quale ruotare la parte esterna della curva (la linea dello stampo esterno):
Quando una parete viene fatta ruotare attorno alla linea dello stampo esterno, le dimensioni delle pareti cambiano. Questo tipo di rotazione è utile perché la linea dello stampo è un punto misurabile per ispezione.

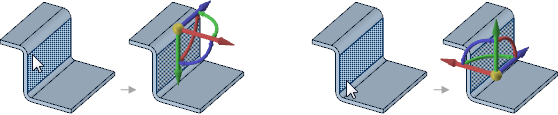

Se la faccia è connessa a più di una giunzione, alla la giunzione più vicina al punto dove cliccate è selezionata:
Selezionare l'asse di rotazione blu e ruotate la parete.
Lo strumento Move (Sposta) si fermerà quando la parete toccherà un'altra parete.

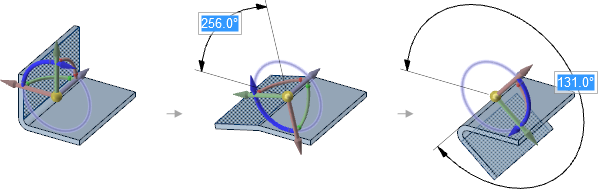

La curva invertirà la direzione se ruotate la parete così che l'angolo sia maggiore di 180°.
Ruotare la parete interna così che la curva sia invertita.

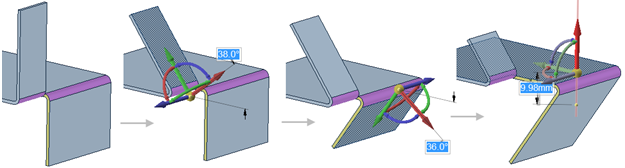

Ruotare le pareti che sono divise su un bordo attorno a una giunzione curva e poi traslare la faccia della base condivisa dalle pareti di divisione.
