Spiegare lamiera

E' possibile spiegare un disegno in lamiera e le modifiche appaiono simultaneamente nel componente spiegato e nel disegno originario.

Il pulsante  Unfold (Spiega) si attiva quando selezionate una faccia di una parte in lamiera.

Le parti spiegate non sono esportate con il solido quando esportate una parte in lamiera; tuttavia potete esplicitamente esportare la parte spiegata.

E' possibile spiegare i seguenti tipi di pareti, ma dovete cliccare col pulsante destro una faccia planare e non un cilindro o un cono:

• Pareti planari
• Pareti cilindriche, inclusi i cilindri di grande diametro (rotolo curvato)
• La maggior parte delle pareti coniche, come una parte con arrotondamento di raggio variabile tra archi che sono stati schermati e convertiti in parti in lamiera. Anche le parti che sono fatte con blend (raccordi) tra raggi si spiegano in modo affidabile.
• Z si piega e S si piega, anche quando sono vicini ad una parete cilindrica o conica.
• Pareti che comprendono fori che toccano una piega o sono inclusi in un oggetto che include una piega.
• Parti con una doppia parete che comprendono un inflessibile bordo complesso.

Per spiegare un componente in lamiera

1. Selezionare una faccia di un componente in lamiera con almeno una giunzione di piegatura.

   La faccia selezionata imposta l'orientamento del disegno spiegato. Quando selezionate una faccia di una parte in lamiera, il tasto Unfold (Spiega) si abilita. Potete anche cliccare col pulsante destro e selezionare Unfold Part (Spiega parte) dal menu contesto.

2. Cliccare Unfold (Spiega) nel gruppo Flat (PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza.) nella scheda Sheet Metal (Lamiera).

   Una versione spiegata del componente è visualizzata in una nuova finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) come vista superiore con le sue quote complessive, come mostrato nella figura sotto. Appare anche nell'albero Struttura come parte spiegata . La visibilità della parte spiegata nel disegno originario è inizialmente impostata su Off nell'albero Struttura. La parte spiegata viene salvata nell'ambito del disegno.

   Le quote complessive di una parte spiegata sono misurate in base all'orientamento della griglia dello schizzo. L'angolo interno di una piegatura è usato per calcolare le dimensioni. Le due dimensioni misura piatta sono automaticamente visualizzate.

   Le piegature sono elencate ome oggetti nell'albero Struttura per la parte spiegata. Le linee di piegatura e le dimensioni di piegatura sono poste su un livello Pieghe senza alcuna visibilità. Attivare la visibilità nel Pannello Livelli per vedere le linee di piegatura.

   Se una smussatura è riconosciuta come forma, si spiega sulla base del valore Appiattisci forma come nella sezione Lamiera del pannello Proprietà per il disegno.

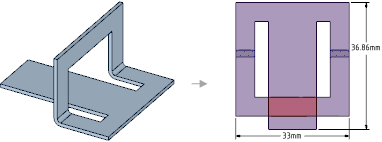

   Se un componente spiegato ha una geometria discordante, alla geometria discordante viene fatta una superficie separata nell'albero Struttura ed evidenziata in rosso, come mostrato nella figura sotto. Viene evidenziato anche il bordo che non viene spiegato.







   Se salvate una parte in lamiera spiegata dentro un componente, aprendo tale componente in un assieme si visualizza una casella ed icona per la parte spiegata nell'albero Struttura. Potete alternare la visibilità della parte in lamiera spiegata nella finestra disegno parte spiegata.

Per piegare un componente in lamiera spiegato

Usare lo strumento Fold Walls (Piega pareti) per piegare pareti nella parte spiegata.

1. Cliccare Fold Walls (Piega pareti) nel gruppo Flat (PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza.) nella scheda Sheet Metal (Lamiera).
2. (Opzionale) Inserire una percentuale di piegatura nel pannello Opzioni se volete ripiegare solo parzialmente la parete.
3. Cliccare su Bend (Pieghe) (non la parete) per ripiegarle

La selezione della casella è disponibile per selezionare Bends (Pieghe) da ripiegare.

Esempi

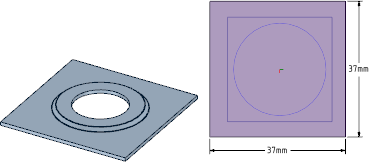

Spiegare una forma. I contorni sono mostrati nella parte spiegata sulla parte in cui sono stati posti. Solo i contorni più alti di forme sono visualizzati. I contorni delle forme sono nel livello Piegature, che è nascosto per impostazione predefinita.





Spiegare una forma flangia.



Per lavorare contemporaneamente sulla vista piegata e spiegata di un disegno

La vista spiegata di una parte in lamiera può essere posizionata accanto alla vista piegata per operare su entrambe contemporaneamente. Le modifiche fatte alla parte in una vista aggiornano anche l'altra.

Potete usare lo strumento Pull (Trascina) per fare le seguenti modifiche, e la modifica si rifletterà nella vista spiegata:

• Fori di perforazione in pareti planari e cilindriche

• TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. pareti per modificare la loro altezza o larghezza, o trascinare per cambiare le dimensioni di un foro.

• Usare le quote di annotazione che sono automaticamente create con una parte spiegata per cambiare l'altezza o larghezza di una parete (vedere l'esempio animato sotto).

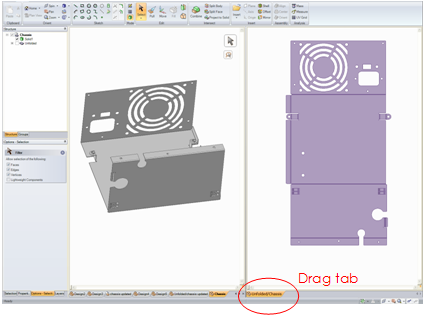

Per affiancare le viste, fare clic e trascinare la scheda di una finestra DisegnoModello 2D o 3D contenente almeno un componente di livello superiore. e rilasciarla accanto a un'altra vista.





Esempi

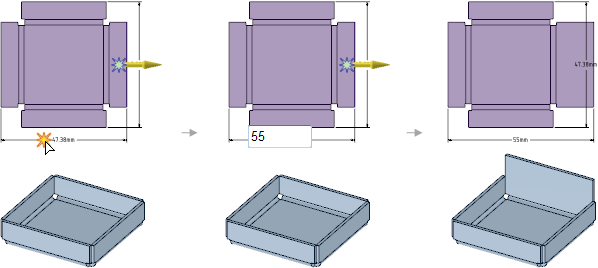

Usare lo strumento Pull (Trascina) e le quote di annotazione per modificare l'altezza di una parete su una parte spiegata (nella parte superiore); le modifiche si riflettono nella parte piegata (nella parte inferiore).

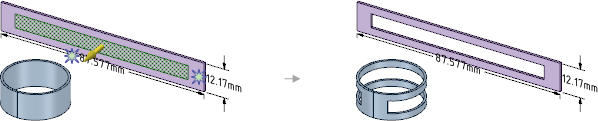

Usare lo strumento Pull (Trascina) per mettere un foro in un cilindro spiegato crea anche il foro nella parte piegata.



Per creare una vista di una parte spiegata in un foglio di disegno

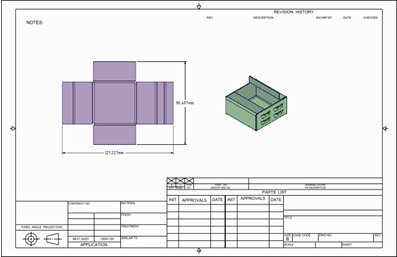

1. Spiegare la parte in lamiera nel foglio di disegno.

   Spostare il mouse per visualizzare l'anteprima di una parte spiegata.

2. Cliccare il foglio di disegno per porre in quel posto una vista generale.



Per aggiungere quote di piegatura ad una vista spiegata

1. Selezionare la vista.
2. RMB (Pulsante destro del mouse)> Show Bend Dimensions (Mostra quote di piega)
3. Assicuratevi che il livello delle QuoteValori o espressioni che inserite per un controllo preciso durante la creazione o modifica di un disegno. E' possibile quotare ogni elemento, dalle linee in uno schizzo alle facce dei solidi. Vedere Ordinate dimensions (Quote ordinate), Progressive dimensions (Quote progressive), Ruler dimension (Quota righello). di piega sia attivato.

Con questa opzione attivata, qualsiasi cambiamento al modello aggiornerà automaticamente le quote di piegature del foglio di disegno.



Per esportare una parte spiegata in formato dxf

1. Porre le quote e note desiderate nella vista spiegata usando gli strumenti nella scheda dettaglio.
2. Impostare lo Stile grafico nella scheda Visualizza a WireframeModalità vista in cui tutti i bordi della parte o assieme sono visualizzati..

   Questa fase prepara il modello per essere esportato in formato dxf e vi mostra come apparirà l'immagine risultante.

3. SelezionareSave As (Salva con nome) dal menu di SpaceClaim e specificare AutoCADApplicazione software per disegni e progettazioni in 2D e 3D di Autodesk, Inc. Il formato file originario di AutoCAD è DWG, il suo formato file di scambio è DXF, ed il formato per la pubblicazione dei dati CAD è DWF. file (*.dxf) come tipo di file da esportare.

   Il modello spiegato viene salvato come file bidimensionale dxf con incluse le annotazioni e può essere usato in produzione.
