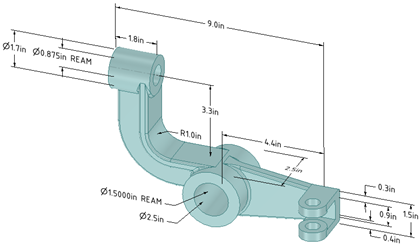

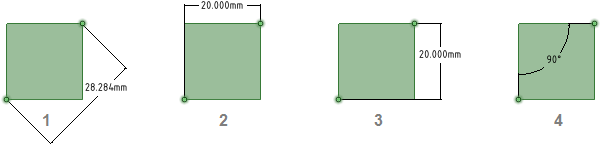

2 つの方法があります。

• Ctrl キーを押しながら当該円弧をクリックします。
• 最初に当該円弧をクリックし、Ctrl キーを押しながら寸法をドラッグします。

1. [寸法] ツールで矢印をクリックして、[寸法] を選択します。

2. 寸法を 3D で作成する場合は、面をクリックし、寸法を配置するアノテーションプレーンを作成します。

   アノテーションプレーンを変更する必要がある場合は、右クリックして、コンテキストメニューから [新規アノテーションプレーンの選択] を選択し、新しいアノテーションプレーンを選択します。

3. 面取りに属するエッジまたは面を選択します。

4. デザイン上にマウスカーソルを移動すると、可能な寸法がプレビューできます。

5. クリックして寸法を作成します。

平面面取りや円筒面取りの寸法



面取り寸法の方向は、[面取り寸法を反転] プロパティを True に設定すると反転できます。

反転した面取り寸法



SpaceClaim オプションの [詳細] オプションにある [一般] ページのアノテーションオプションでは、面取り寸法の表示方法を選択できます。



• [ディフォルト面取り寸法スタイル] :
  • [線形]: 上の図のように、延長線とともに寸法を表示します。
  • 面取りに垂直: 以下の図のように、面取りに垂直な引出線とともに寸法を表示します。



• [ディフォルト面取り寸法テキストフォーマット]:
  • <長さ> X 45: テキストは上の画像のように表示されます。
  • C<長さ>: テキストは以下の図のように表示されます。



1. [図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。] タブの [アノテーション] グループにある [寸法] の下の矢印をクリックし、 [累進寸法1 つの位置 (通常はオブジェクトの左下) からの X 方向または Y 方向の距離。「データム寸法」または「基準寸法」とも呼ばれます。] を選択します。

2. 寸法を 3D で作成する場合は、面をクリックし、寸法を配置するプレーンを作成します。

   デザインの面上にマウスカーソルを合わせて、使用可能なアノテーションプレーン (注記をつける平面) をプレビューします ([スケッチ] モードや [選択] モードでは、スケッチグリッドはアノテーションプレーンを定義します。)カーソル位置に複数のオブジェクトがある場合は、スクロールホイールまたは矢印キーでそれぞれのオブジェクトをハイライト表示させてください。

   円筒の面にアノテーションプレーンを作成するには、円筒の軸を選択します。

   アノテーションプレーンを変更する必要がある場合は、右クリックして、コンテキストメニューから [新規アノテーションプレーンの選択] を選びます。次に別の場所を右クリックして、[アノテーションプレーンとして設定] を選択します。

3. 線またはエッジをクリックして基準寸法を設定します。

   既存の延長線を寸法基準として使用できます。延長線は、点と寸法テキストを結ぶ線です。延長線を選択すると、その延長線の寸法が基準寸法として使用されます。

4. マウスカーソルを面上に移動させると、可能な寸法が全てが表示されます。

5. 寸法線を配置する地点をクリックします。

   面を 1 つ選択すると、可能な累進寸法が全てが作成されます。

   複数の点をクリックし、それらの寸法で同じ基準を使用できます。

   基準寸法 (0) は、[図面オプション] で選択されている基本図面に基づいて、表示または非表示になります。

   累進寸法の間隔が過密な場合は、自動屈折点が組み込まれます。これにより、寸法が見やすくなります。

斜めのベースラインの使用

最初に、簡単な方向付き寸法を設定します。次に、交差線の 1 つを選択して、累進寸法のベースラインと向きを設定します。

上の例では、既存の円間寸法の最左の交差線を選択してベースラインを定義しています。

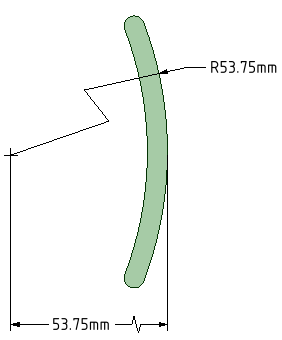

1. 半径寸法で開始

2. オプション - SpaceClaim オプションに [短縮半径寸法中央サイズ] を設定します。

3. 右クリックして[短縮] を選択します。



4. 必要に応じて端点と屈折点を移動します。

5. 中央に寸法を移動すると寸法の長さが短縮されます。



1. [寸法] ツールで矢印をクリックして、[寸法] を選択します。

2. [デザイン] ウィンドウの右側の [ボディ選択] ツールガイドをクリックします。

3. 寸法を作成するボディ (複数可) を選択します。

   • 選択したボディが 1 つの場合、以下に示すように、水平方向または垂直方向の最大寸法が作成されます。



   • 複数のボディを選択した場合、両方のソリッドの寸法が作成され、ソリッド上のクリック位置に最も近い側にアンカーされます。各ソリッドを選択する前に [ボディ選択] ツールガイドをクリックする必要があります。つまり、ツールガイドをクリックしてから最初のパーツを選択し、その後再度ツールガイドをクリックしてから第 2 のパーツを選択します。

     以下の 2 例では、上のパーツに関してはどちらも上のほうが選択されています。一方、下のパーツについては、左の例では上のほうが選択されていますが、右の例では下のほうが選択されています。マウスの矢印から、下のパーツが選択されていることがわかります。ツールガイドをクリックし、2 つ目のパーツにマウスカーソルを移動すると、寸法のプレビューが表示されます。



   • 図面シートの断面ビューに寸法を作成する場合、以下に示すように、ボディのうち、断面に表示されている範囲に寸法が作成されます。



1. 移動、サイズ変更、または回転する寸法を選択します。

   寸法ボックスを移動させるには、カーソルが に変わるまで、[選択] ツールでボックスのエッジにマウスカーソルを合わせてから、注記をドラッグします。

   寸法ボックスのサイズを設定するには、寸法ボックスのハンドル (白い円) をドラッグします。

2. 注記のテキストを選択し、変形します。

3. (オプション) 寸法を右クリックし、ミニツールバーからテキスト設定オプションを選択します。

   をクリックして、寸法公差を選択し、公差のテキストを編集します。

   をクリックし、フィールドを挿入します。[フィールドの挿入] ウィンドウからフィールドタイプとフォーマットを選択できます。

   記号を挿入するには、 ドロップダウンから選択します。

4. 矢印部分をクリックすると、別の寸法線スタイルが交互に表示されます。

   矢印の先端を右クリックし、[矢印スタイル] を選択してその矢印のスタイルを選択するか、または矢印の先端を選択してから [プロパティ] パネルで矢印のスタイルを選択することもできます。

5. 寸法線をクリックして、修正を終了します。

   引出線を右クリックし、[屈折点追加] を選択すると、新しい点を追加できます。

6. 寸法延長線とオブジェクト上の基準点の間の距離を変更するには、延長線をクリックし、終端を動かしてできるだけオブジェクトに近づけます。オブジェクトからの距離を変更するには、赤丸をドラッグします。

   延長線が表示されない場合は、延長線が表示されるはずの寸法線の終端にマウスカーソルを移動します。表示される 2 つの赤丸をドラッグできます。



7. [プロパティ] パネルで寸法の注記のプロパティを変更します。次を修正します。

   • [長さ単位] および [幅] プロパティを変更し、矢印の長さと幅を決定します。

   • [測定デザインのエッジ、面、ソリッドの測定プロパティを表示するツール。] プロパティを変更し、測定タイプを変更します。たとえば、穴の直径の代わりに、半径を表示する場合があります。

   • [精度] プロパティで小数点以下表示桁数を変更します。

   • 公差の [上限]、[下限]、および [タイプ] プロパティを変更し、寸法のフォーマットを変更して、公差の上限と下限の値を入力します。

8. テキストボックス内に寸法を収めるには、注記を
   • RMB クリックし、[自動フィット] ドロップダウンメニューを開きます。
   • 以下のオプションのひとつを選択します。
     • [自動フィットしない]: テキストのサイズに合わせてテキストボックスが調整され、テキストの入力に応じてテキストボックスが拡大されます。注記の回りに空きスペースはなく、テキストを拡大縮小すると、それに応じてテキストボックスが伸縮します。
     • [オーバーフロー時にテキストの高さをリサイズ]: テキストは常にボックス幅にフィットします。ボックス幅を広げると、2 行目以降のテキストが 1 行目に移動します。
     • [オーバーフロー時にテキスト縮小]: テキストが (幅と高さの両方が) 均等に調整され、テキストボックスに合わせて伸び縮みします。
     • [オーバーフロー時にテキスト幅を縮小]: テキストの高さはそのままで、テキストの幅が変化します。

1. 注記用とアノテーションプレーン用に、2 つのレイヤを作成します。

2. レイヤの 1 つに注記を配置し、もう 1 つのレイヤにアノテーションプレーンを配置します。

3. アノテーションプレーンのレイヤを非表示にします。

1. 複数の寸法を選択します。
2. RMB メニューで、以下の項目から選択します。
   • [左詰め] - 各寸法の左側を揃えて整列させます。
   • [横方向中央]: 各寸法の中央を縦方向に整列します。
   • [右詰め]: 各寸法の右側を揃えて整列します。
   • [上詰め]: 各寸法内の先頭行のテキストの下側を揃えて整列します。
   • [縦方向中央]: 各寸法の縦方向中央を揃えて横に整列します。
   • [下詰め]: 各寸法内の最終行のテキストの下側を揃えて整列します。
   • [同じ幅にする]: 各寸法を最初に選択した寸法と同じ幅にします。必要に応じて、テキストが伸縮されることがあります。
   • [同じ高さにする]: 各寸法を最初に選択した寸法と同じ高さにします。必要に応じて、テキストが伸縮されることがあります。
   • [同じサイズにする]: 各寸法を最初に選択した寸法と同じサイズ (幅と高さ) にします。必要に応じて、テキストが伸縮されることがあります。
   • [横均等割付]: 各寸法間のスペースが横方向に均等に割り付けられます。
   • [縦均等割付]: 各寸法間のスペースが縦方向に均等に割り付けられます。
   • [横間隔の削除]: 横方向に均等に割り付けられた間隔が削除され、大きく重なる部分がある場合は均等化されます。
   • [縦間隔の削除]: 縦方向に均等に割り付けられた間隔が削除され、大きく重なる部分がある場合は均等化されます。

異なる回転操作の施された注記が存在する場合、それらの注記は上記の各コマンドによる影響を受けません。

アノテーションプレーンを右クリックして以下を選択します。

• [全寸法表示] を選択すると、全てのアノテーションプレーンの寸法を表示します。
• [寸法表示] を選択すると、右クリックしたアノテーションプレーンの寸法のみを表示します。
