現在地: デザインの概要 > 編集 > フィル > 面の置換

面の置換



ある面を別の面に置換するには、[デザイン] タブの [編集] リボングループにある [置換] ツールを使用します。複数の面を 1 つの面に置換したり、1 つの面を複数の面に置換したり、複数の面を他の複数の面に置換したりすることができます。

[置換] ツールでは、複雑な面とカーブをプレーン、円錐、円筒に手動で簡略化または整列することもできます （このプロセスを自動化したい場合には、[修復Closed] タブの [調整] グループ内の[簡略化] ツールを使用します。）

面を置換するには



  1. [デザイン] タブの [編集] リボングループで [置換] ツールをクリックします。

  2. 置き換えしたい面を選択（ターゲットを選択）します。

  3. ターゲット面と置き換えしたい、面Closed、サーフェスClosed、あるいはプレーンを選択（ソースを選択）します。

    ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択できます。

ポイント

  1. ターゲット面をクリックし、[選択] ツールで Alt キーを押しながらソース面、サーフェスまたはプレーンをクリックします。

  2. [置換] ツールをクリックして、ソース面でターゲット面を置換します。

複数のターゲットを置換するには

  1. [置換] ツールをクリックします。

  2. [ターゲットClosed] ツールガイドをクリックすると、連続して複数のターゲット面を選択できます。

    任意の複数面選択方法を使用することもできます。

  3. ソース面、サーフェスあるいはプレーンを選択します。

    ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択できます。

ターゲットを複数のソースに置換するには

  1. [置換] ツールをクリックします。

  2. ターゲット面を選択します。

  3. [ソース] ツールガイドをクリックすると、連続して複数のソース面、サーフェスまたはプレーンを選択できます。

    ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択でき、また任意の複数面選択方法を使用することもできます。

  4. [完了] ツールガイドをクリックするか、Enter キーを押すと、ターゲットが置換されます。

複数のターゲットを複数のソースに置換するには

  1. [置換] ツールをクリックします。

  2. [ターゲット] ツールガイドをクリックして、各ターゲット面をクリックします。

    任意の複数面選択方法を使用することもできます。

  3. [ソース] ツールガイドをクリックすると、連続して複数のソース面、サーフェスまたはプレーンを選択できます。

    ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択でき、また任意の複数面選択方法を使用することもできます。

  4. [完了] ツールガイドをクリックするか、Enter キーを押すと、ターゲットが置換されます。

例

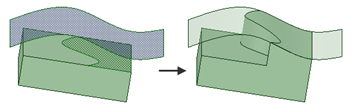

ターゲット面分割をソースサーフェスに置換

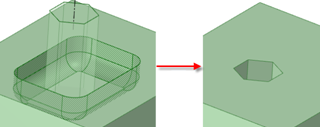

複数のターゲット面 (出っ張り) を 1 つのソース面 (サーフェス) に置換

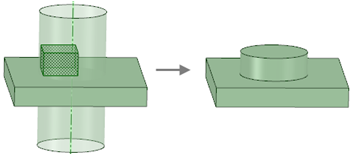

複数のターゲット面 (凹み) を複数のソース面 (サーフェス) に置換







面の整列や簡略化を行うには



  1. [置換] ツールをクリックします。

  2. [ターゲット] ツールガイドをして、整列または簡略化する各面をクリックします。

    任意の複数面選択方法を使用することもできます。

    選択した面が整列または簡略化の候補である場合、赤でハイライトされます。面が SpaceClaim の整列または簡略化公差 (±0.0001m) の範囲内の場合、[置換] ツールで整列または簡略化できます。

  3. [完了] ツールガイドをクリックするか、Enter キーを押すと、ハイライトされた面が整列または簡略化されます。

カーブを簡略化するには

  1. [置換] ツールをクリックします。

  2. Ctrl キーを押しながら、簡略化する各カーブをクリックします。

    選択したカーブが整列または簡略化の候補である場合、赤でハイライトされます。

  3. [完了] ツールガイドをクリックするか、Enter キーを押すと、ハイライトされたカーブが整列または簡略化されます。

例



整列の対象としてハイライトされたほぼ平面の面





簡略化の対象としてハイライトされた面

ツールガイド

次に示すツールガイドは、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。



連続して [ターゲット] ツールガイドを使用して、ターゲット面を選択します。

[ソース] ツールガイドを使用して、ソース面、サーフェス、またはプレーンを選択します。

[完了] ツールガイドをクリックして、ソース面でターゲット面を置換するか、ターゲット面の簡略化または整列を行います。
