ソリッドとサーフェスのスケーリング

[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールでは、ソリッドやサーフェスのスケールを設定できます。さまざまなコンポーネントの複数のオブジェクトをスケールできます。

ソリッドやサーフェスのスケールを設定するには

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

2. ソリッド、サーフェス厚さのない 2D オブジェクト (3D オブジェクトの一部である面とは対照的)。サーフェスは面積はありますが、体積はありません。「面」を参照してください。、またはメッシュ (メッシュには [スケールソリッドまたはサーフェス: [プル] ツールを使用して選択したオブジェクトのサイズを変更します。動的にスケールするか、スケール値を入力してスケールできます。図面シートまたは横断面: ストラクチャーツリーで [ビュー] を選択して [プロパティ] パネルを編集することで、ビューを拡大または縮小します。] ツールが [ファセット] タブにもあります) を選択します。

3. [ボディのスケール] ツールガイドをクリックします。

4. 点スケッチグリッドの単一の場所。高さ、幅、長さのない 2D オブジェクト。点の例として、原点、軸、頂点などがあります。[点] ツールを使用して、スケッチグリッドに点を作成します。点は、分割する場合や 3 点円の作成時に直線やカーブに点を作成する場合に、寸法の基準として役立ちます。、頂点線を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。、または原点をクリックして、スケールの原点を設定します。

5. プルして動的にスケールするか (プルするとスケールを示すフィールドが表示されます)、スペースバーを押してスケールを入力します。

   数式を入力してスケールファクターを計算できます。

   アノテーション寸法を使用してスケールするには、寸法の横にあるスパークアイコン をクリックして新しい値を入力します。

ソリッドまたはサーフェスを選択してから、Alt キーを押しながら頂点をクリックし、スケールをアンカーしてプルします。

ソリッドを非対称的にスケールするには

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

2. ソリッドボディを選択します (メッシュは [ファセット] タブの [スケール] ツールで非対称的にスケールを設定できます)。

3. [ボディのスケール] ツールガイドをクリックします。

4. 点、頂点、または原点をクリックして、スケールの原点を設定します。

5. Alt キーを押しながら元の軸を選択する、または Alt キーと Ctrl キーを押しながら点と線を選択します。

6. 線のいずれかの方向にドラッグしてその方向のパーツをスケールします。

   スペースバーを押すと、ドラッグ中にスケールの値を入力できます。

既存のソリッドまたはサーフェスの単位をミリからインチに変換するには

1. 上記のように単位をインチに変更します。

2. [デザイン] タブの [編集] リボングループから、[プル] ツールを選択します。

3. 変換するオブジェクトを選択します。

4. 25.4 ミリ単位でオブジェクトをスケールします。

データムプレーンや軸をスケールするには

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

2. データムプレーンおよび軸を選択し、さらにカーブ、サーフェスまたはソリッドを選択します。

   Ctrl キーを押したままでプレーンを選択する必要があります。ボックス選択では選択できません。

3. [ボディのスケール] ツールガイドをクリックします。

4. アンカーポイントを選択します。

5. プルの矢印の方向にドラッグします。

例

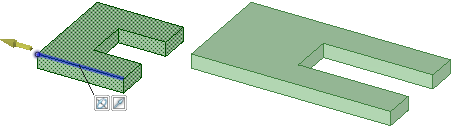

ソリッドの非対称的なスケール

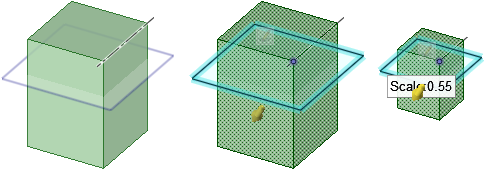

ソリッドのあるプレーンおよび軸のスケール

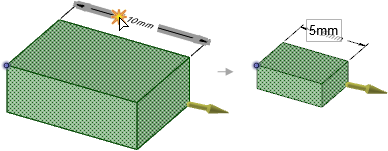

寸法を使用してオブジェクトをスケールできます。「アノテーション寸法による編集」を参照してください。
