Plaatmetaaleigenschappen

U kunt de dikte, binnenradius en de K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. van plaatmetaalcomponenten wijzigen in het deelvenster Eigenschappen. Aanpassen van de componenteigenschappen heeft invloed op alle objecten in de component. Aangepaste eigenschapwaarden worden vet weergegeven. U kunt de standaardwaarden voor plaatmetaalcomponenten instellen via plaatmetaalopties. Verwijder een gewijzigde eigenschapwaarde om deze te herstellen naar de standaardwaarde.

De dikte van plaatmetaal wordt bepaal door een offset-relatie. Een plaatmetaalcomponent behoudt de eigenschappen als ze wordt verplaatst in een niet-plaatmetaalcomponent.

Eigenschappen plaatmetaaldelen wijzigen

1. Selecteer de plaatmetaalcomponent in de boomstructuur.

2. Wijzig de volgende opties in het deelvenster Eigenschappen:

   • Buigtabel: De buigtabel die voor dit plaatmetaaldeel moet worden gebruikt.

   • Vorm plat maken: Hoe vormen moeten worden weergegeven in het uitgevouwen deel. U kunt uit de volgende waarden kiezen:

     • Niet plat maken: De vorm wordt getoond zoals deze is in het uitgevouwen deel.

     • Omtrek: De uitbreidingscurven en het middelste dradenkruis worden als stippellijn getoond. De omtrek wordt toegevoegd aan de laag Buigingen op het niet uitgevouwen deel, wat standaard is verborgen. Dit is de standaardwaarde.

     • Verwijderen: De vorm wordt niet getoond op het uitgevouwen deel.

   • Binnenradius: Hoe de binnenradius van een buiging wordt berekend. Dit veld toont de waarden aan die in de twee velden worden ingesteld.

     • Radius: De radius van een buiging.

     • Type: Selecteer Dikteverhouding of Absoluut.



       Als de Buigradius in Plaatmetaalopties is ingesteld op Dikteverhouding en u wijzigt de dikte van het plaatmetaaldeel, dan verandert de waarde voor de Binnenradius in het deelvenster Eigenschappen. Met andere woorden, het wijzigen van de dikte-eigenschap van het deel verandert niet alle buigradii, maar de weergegeven buigradius verandert om aan te duiden dat een probleem moet worden hersteld. U kunt deze herstellen door de gewenste buigingen te selecteren en hun eigenschappen handmatig te wijzigen.



   • K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats.: De K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. wordt gebruikt om de buigingsradius te berekenen. Ze wordt bepaald door het materiaal, de type buiging en de verhouding van buigingsradius t.o.v. de dikte van het metaal.

   • MateriaalEigenschap die u toe kunt wijzen aan een object, bestaande uit een materiaalnaam en attributen, zoals dichtheid en trekkracht.: U kunt de diameter instellen voor materiaal dat in een plaatmetaaldeel wordt gebruikt. Door toewijzen van een diameter kunt u de dikte van een plaatmetaaldeel nauwkeuriger reguleren. Diameter is de dikte van het metaal op basis van waarden: hoe lager de waarde des te dunner is het metaal. Aan een plaatmetaalontwerp of component van een ontwerp moet een materiaal worden toegekend voordat het diametervervolgkeuzemenu wordt weergegeven. U kunt geen diameter voor ontwerpen of componenten selecteren waaraan de optie Onbekend materiaal is toegekend.

     Selecteer in de boomstructuur het ontwerp op het hoogste niveau om een materiaal toe te wijzen of selecteer de component waarvoor u een materiaal wilt bepalen en klik dan op het vervolgkeuzemenu Materiaalnaam in de groep MateriaalEigenschap die u toe kunt wijzen aan een object, bestaande uit een materiaalnaam en attributen, zoals dichtheid en trekkracht. in het deelvenster Eigenschappen. Open in de groep Dikte in het deelvenster Eigenschappen het vervolgkeuzemenu Diameter en selecteer een diameter.

   • Plaatmetaal: Waar of onjuist; bepaalt of de component een plaatmetaaldeel is of niet. Alle plaatmetaaleigenschappen en parameters worden verwijderd uit een deel als u de eigenschap Plaatmetaal in het deelvenster Eigenschappen uitschakelt. Dit omvat verbindingen, ontlastingen, vormen etc.

   • Dikte: De dikte van het plaatmetaaldeel.

     Nadat u de dikte heeft gewijzigd moet u evt. de binnenradius van buigingen, de buigings- of hoekontlastingen of de geometrie wijzigen.

Eigenschappen van plaatmetaaldelen exporteren

Wanneer een Plaatmetaaldeel is geselecteerd, bevat de rechtermuisknop het commando Eigenschappen plaatmetaal exporteren. Hiermee opent u het dialoogvenster Eigenschappen plaatmetaal exporteren voor het schrijven van een CSV-bestand. Het bestand bevat kolommen voor de volgende eigenschappen.

• Dikte

• OppervlakTweedimensionaal object zonder dikte (in tegenstelling to een zijde, dat onderdeel is van een driedimensionaal object). Een oppervlak heeft gebied, maar geen volume. Raadpleeg Zijde. van plat gemaakt deel

• Omtrek van plat gemaakt deel

• Max. X- en Y-uitbreidingen van plat gemaakt deel

• Aantal gaten

• Aantal buigingen

U moet eerst het deel uitvouwen voor export van platte eigenschappen.

Voorbeeld

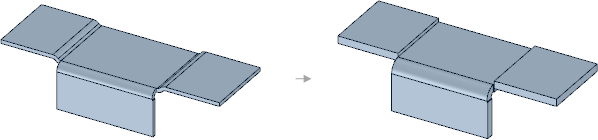

Door wijzigen van de dikte van delen werden de S-verbindingen niet-overlappende verbindingen omdat de radius te klein was voor de nieuwe dikte. U zou de binnenradius moeten wijzigen om de verbindingen terug te converteren naar de S-verbindingen op deze delen.
