Plaatmetaalrechthoeken met drie punten

De tool Plaatmetaalrechthoeken met drie punten wordt gebruikt om een rechthoek te tekenen onder elke hoek op een schetsvlak.

Rechthoeken, cirkels, polygonen en ellipsen worden terwijl u schetst automatisch geëxtrudeerd tot de dikte van een plaatmetalen wand. U kunt de standaardwanddikte wijzigen in de plaatmetaaleigenschappen.

Daarnaast kunt u terwijl u schetst met de optie Profiel een wand creëren die loodrecht op het schetsvlak staat.

Een rechthoek met drie punten in plaatmetaal schetsen

Klik op het tabblad Plaatmetaal.
Klik op Rechthoek met drie punten in de groep Schetsen.
(Optioneel) Selecteer Rechthoek vanuit midden definiëren in het deelvenster Opties om de rechthoek te tekenen door op het punt voor het midden te klikken in plaats van op het punt voor een hoek.
(Optioneel) Klik op de optie Profiel als u wanden wilt creëren terwijl u schetst.

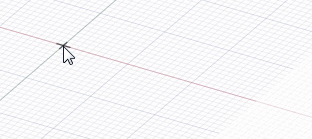

Klik om het eerste punt van de rechthoek in te stellen.

Beweeg de muis over het schetsraster voor een voorbeeldweergave van de rechthoek. Stippellijnen verschijnen als u een vierkant of een gulden rechthoek maakt.

U kunt de punten dimensioneren met betrekking tot andere schetsobjecten.
Klik om de lengte van de tweede zijde in te stellen.

Klik en sleep om de eerste zijde te tekenen, klik dan om de lengte van de tweede zijde in te stellen.

Opties

De volgende opties zijn beschikbaar in deelvenster Opties:

Rechthoek vanuit midden definiëren: Selecteer deze optie om rechthoeken te schetsen vanuit hun midden. Klik om het middelpunt van de rechthoek te definiëren en klik nogmaals om de lengte van de zijden in te stellen. U kunt ook slepen om de rechthoek te tekenen. Houd de Alt-toets ingedrukt terwijl u een rechthoek sleept om deze optie vliegend te wisselen.

Met de volgende schetsopties voor plaatmetaal kunt u een vlakke wand schetsen of een wand die loodrecht op het schetsvlak staat:

Auto	Als u een open profiel schetst (reeks lijnen), wordt er een loodrechte wand gemaakt. Als u een gesloten profiel schetst (vierkant, cirkel, enz.), wordt er een platte wand gemaakt.
Plat	Met een gesloten schets wordt een platte wand gecreëerd.
Profiel	Als u een open profiel schetst (reeks lijnen), wordt er een loodrechte wand gemaakt.
Automatisch	Gebruik het beginpunt van de schets om te bepalen of de binnenzijde of buitenzijde van de plaat wordt behouden tijdens het buigen.
Binnenzijde	Hiermee wordt tijdens het buigen de lengte van het binnenoppervlak van de plaat behouden.
Buitenzijde	Hiermee wordt tijdens het buigen de lengte van het buitenoppervlak van de plaat behouden.

De volgende opties zijn beschikbaar voor elke schetstool:

Cartesische afmetingen: selecteer een punt in een schets en klik op deze optie om de cartesische afmetingen vanaf dit punt te zien. De cartesische afmetingen tonen u de x- en y-afstanden vanaf het punt dat u selecteert. Als u geen punt heeft geselecteerd, worden de x- en y-afstanden vanaf de oorsprong weergegeven.
Polaire afmetingen: selecteer een punt in een schets en klik op deze optie om de polaire afmetingen vanaf dit punt te zien. De polaire afmetingen tonen u een hoek en een afstand vanaf het punt dat u heeft geselecteerd. Als u geen punt heeft geselecteerd, worden de hoek en de afstand vanaf de oorsprong weergegeven.
Magneetmodus: Selecteer deze optie om voor het schetsen de magneetmodus in of uit te schakelen. De cursor springt tijdens het schetsen op de dunne rasterlijnen. De standaardinstellingen zijn 1 mm voor metrische en 0,125 inch voor Engelse maateenheden. Zie de Eenhedenopties om de kleine rasterafstand te wijzigen.
Springen in hoek: Selecteer deze optie om de magneethoek tijdens het schetsen in of uit te schakelen. De cursor springt met de hoekstapgrootte terwijl u aan het schetsen bent. De standaardinstelling is 15 graden. Zie de Magneetmodusopties om de hoekincrement voor de magneetmodus te wijzigen.
Lay-outcurves maken: De schetscurves worden gemaakt als lay-outcurves. Als u het ontwerp verplaatst naar een tekenblad terwijl de Schetsmodus is geselecteerd, dan moet u het keuzevakje Lay-outcurves maken opnieuw selecteren in de groep Schetsopties in het deelvenster Opties om lay-outcurves op het tekenblad te maken. Zie Lay-outcurves.
Opties curve invoegen: Als het schetsvlak door een meshobject loopt, creëert het systeem curves door deze facetpunten. Lijnen worden groen weergegeven en bogen worden blauw weergegeven. De volgende opties zijn van toepassing op de door het systeem gegenereerde curves.
- Curves invoegen - Deselecteer deze optie als u niet wilt dat het systeem curves door de punten creëert.
- Tolerantie - Bepaalt hoeveel punten gevonden worden wat ook bepaalt hoeveel curves er worden gemaakt. Hoe kleiner de tolerantie, hoe meer punten worden gevonden en curves worden gemaakt.
- Automatisch samenvoegen - Als deze optie is aangevinkt, zal het systeem lijnen en bogen samenvoegen tot splines. Splines worden roze weergegeven.
