Gebruik de tool Plaatmetaalpolygoon om een polygoon met min. 3 en max. 64 zijden te tekenen.
Rechthoeken, cirkels, polygonen en ellipsen worden terwijl u schetst automatisch geëxtrudeerd tot de dikte van een plaatmetalen wand. U kunt de standaardwanddikte wijzigen in de plaatmetaaleigenschappen.
Daarnaast kunt u terwijl u schetst met de optie Profiel
een wand creëren die loodrecht op het schetsvlak staat.
Klik op het tabblad Plaatmetaal.
Klik in de groep Schetsen op
Polygoon.
(Optioneel) Klik op de optie Profiel als u wanden wilt creëren terwijl u schetst.
Klik om het middelpunt van de polygoon in te stellen.
U kunt de punten dimensioneren met betrekking tot andere schetsobjecten.

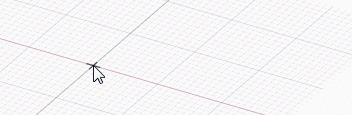

Sleep de muis om de polygoon te tekenen en de oriëntatie ervan te wijzigen.
De oriëntatie is de hoek van de polygoon met betrekking tot de X- en Y-as.
U kunt drukken op Tab en een waarde invoeren om de diameter, de oriëntatie of het aantal zijden te wijzigen.
Klik om de polygoon te voltooien.
De zijden van de polygoon zijn allemaal verbonden en reageren als één object. Bij het trekken in 3D behouden de randen en zijden van de polygone vaste vorm eveneens hun koppeling.
Tip Als u een schets van een polygoon met de tool Bijsnijden bijsnijdt, kunt u de oorspronkelijke zijden van de polygoon slepen met de tool Selecteren en zo opnieuw de polygoon maken.
De volgende opties zijn beschikbaar in deelvenster Opties:
Interne radius gebruiken: Selecteer deze optie om de polygoon te dimensioneren op basis van de diameter van een cirkel binnen de polygoon. Deselecteer de optie om de polygoon te dimensioneren op basis van een buitencirkel. In de onderstaande afbeelding ligt de blauwe cirkel in de polygoon en de oranje cirkel erbuiten.
Met de volgende schetsopties voor plaatmetaal kunt u een vlakke wand schetsen of een wand die loodrecht op het schetsvlak staat:
|
|
Als u een open profiel schetst (reeks lijnen), wordt er een loodrechte wand gemaakt. Als u een gesloten profiel schetst (vierkant, cirkel, enz.), wordt er een platte wand gemaakt. |
|
|
Met een gesloten schets wordt een platte wand gecreëerd. |
|
Als u een open profiel schetst (reeks lijnen), wordt er een loodrechte wand gemaakt. |
|
|
|
Gebruik het beginpunt van de schets om te bepalen of de binnenzijde of buitenzijde van de plaat wordt behouden tijdens het buigen. |
|
|
Hiermee wordt tijdens het buigen de lengte van het binnenoppervlak van de plaat behouden. |
|
|
Hiermee wordt tijdens het buigen de lengte van het buitenoppervlak van de plaat behouden. |
De volgende opties zijn beschikbaar voor elke schetstool:
Cartesische afmetingen: selecteer een punt in een schets en klik op deze optie om de cartesische afmetingen vanaf dit punt te zien. De cartesische afmetingen tonen u de x- en y-afstanden vanaf het punt dat u selecteert. Als u geen punt heeft geselecteerd, worden de x- en y-afstanden vanaf de oorsprong weergegeven.
Polaire afmetingen: selecteer een punt in een schets en klik op deze optie om de polaire afmetingen vanaf dit punt te zien. De polaire afmetingen tonen u een hoek en een afstand vanaf het punt dat u heeft geselecteerd. Als u geen punt heeft geselecteerd, worden de hoek en de afstand vanaf de oorsprong weergegeven.
Magneetmodus: Selecteer deze optie om voor het schetsen de magneetmodus in of uit te schakelen. De cursor springt tijdens het schetsen op de dunne rasterlijnen. De standaardinstellingen zijn 1 mm voor metrische en 0,125 inch voor Engelse maateenheden. Zie de Eenhedenopties om de kleine rasterafstand te wijzigen.
Springen in hoek: Selecteer deze optie om de magneethoek tijdens het schetsen in of uit te schakelen. De cursor springt met de hoekstapgrootte terwijl u aan het schetsen bent. De standaardinstelling is 15 graden. Zie de Magneetmodusopties om de hoekincrement voor de magneetmodus te wijzigen.
Lay-outcurves maken: De schetscurves worden gemaakt als lay-outcurves. Als u het ontwerp verplaatst naar een tekenblad terwijl de Schetsmodus is geselecteerd, dan moet u het keuzevakje Lay-outcurves maken opnieuw selecteren in de groep Schetsopties in het deelvenster Opties om lay-outcurves op het tekenblad te maken. Zie Lay-outcurves.
Opties curve invoegen: Als het schetsvlak door een meshobject loopt, creëert het systeem curves door deze facetpunten. Lijnen worden groen weergegeven en bogen worden blauw weergegeven. De volgende opties zijn van toepassing op de door het systeem gegenereerde curves.
Curves invoegen - Deselecteer deze optie als u niet wilt dat het systeem curves door de punten creëert.
Tolerantie - Bepaalt hoeveel punten gevonden worden wat ook bepaalt hoeveel curves er worden gemaakt. Hoe kleiner de tolerantie, hoe meer punten worden gevonden en curves worden gemaakt.
Automatisch samenvoegen - Als deze optie is aangevinkt, zal het systeem lijnen en bogen samenvoegen tot splines. Splines worden roze weergegeven.
