三维标记

SpaceClaim 可以创建三维标记幻灯片，以便用户可突出设计版本之间的差异，并进行相应沟通。三维标记幻灯片按名称（如 Slide1）在结构树中显示为元件。

这些幻灯片可以导出为 PowerPoint 或 XPS 格式。

标记功能组

Markup（标记 Closed ）功能组包含以下工具：

	新建幻灯片工具，用于为当前设计创建新的三维标记幻灯片。
	原始尺寸值工具，用于显示前一版本和当前版本的尺寸。
	颜色已更改面工具，用于在设计图中使用不同颜色来表示更改的类型。

创建三维标记

在设计窗口中打开要标记的设计。
从文件菜单中选择 Save As New Version（另存为新版本）以创建新的设计版本。

将连同版本号保存新版本，其成为当前活动设计窗口。
对新的设计版本进行更改。
在 File（文件）菜单中选择 New（新建） > 3D Markup（三维标记）以创建第一个三维标记幻灯片。

该幻灯片会显示在 3D Markup（三维标记）面板、设计窗口以及结构树中。在结构树中，您在步骤 2 中创建的版本会被标记为 Reference Design（参考设计）。
打开该功能区中的 Insert（插入）选项卡。
单击 File（文件）工具，浏览查找先前或原始版本，以插入到幻灯片中。

设计出现在结构树中，并标记为 Alternate Version（替代版本）或 Original Version（原始版本）。在设计窗口中，前一设计版本会显示在透明线框中，位于新版本的正上方。Move（移动用于平移或旋转几何的工具。）工具激活。
（可选）单击移动手柄轴并拖动，可将替代版本移动到新位置。
使用 Detailing（详细）选项卡 Markup（标记）功能组中的工具来自定义幻灯片。

使用 Detailing（详细）选项卡 Annotation（标注）功能组中的工具，可记录尺寸更改以及尺寸标注、根据所做更改类型对面进行着色，以及应用任何其他标注。可以右键单击轻量化元件，并选择 Load Component（加载元件）以将其加载。
创建的幻灯片数量视您的需要而定，只要能有效沟通更改信息即可。

可右键单击结构树中的幻灯片，选择 Open Slide（打开幻灯片）以显示幻灯片。
在 File（文件）菜单中选择 Save As XPS（另存为 XPS）或 Save As PowerPoint（另存为 PowerPoint），将三维标记幻灯片导出为独立的文档。

删除三维标记幻灯片

在结构树中选择幻灯片。
右键单击并选择 Delete（删除）以删除幻灯片。

因为幻灯片是一个元件，从结构树中删除幻灯片时，也会删除幻灯片的所有对象。这项功能可以在创建设计或完成装配时，有效管理三维标记幻灯片。

示例

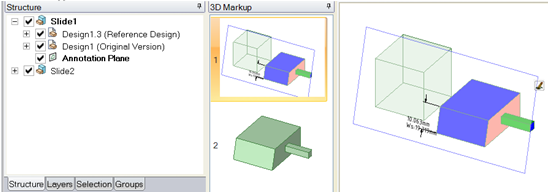

结构树显示每个幻灯片的内容。3D Markup（三维标记 Closed ）面板显示放映幻灯片时的两个幻灯片。设计窗口会显示参考版本和原始版本，以比较尺寸差异，并对已更改表面着色。
