SpaceClaim 的图形用户界面 (GUI) 符合 Microsoft Vista 标准，包含 Vista 兼容的图形应用程序相关的工具栏、按钮和窗口。因此，本指南中只介绍与执行 SpaceClaim 特定任务有关的 GUI 功能。例如，我们假定您熟悉 Windows 标准惯例，如拖动窗口的标题栏即可移动该窗口，或单击关闭按钮可关闭窗口。
若要完全利用 SpaceClaim 的所有功能，我们建议操作 SpaceClaim 时使用滚轮鼠标、3D Connexion SpaceBall 或 SpaceNavigator。但 SpaceClaim 也完全可以通过笔记本电脑的触碰板和集成鼠标按键来操作。可以将触碰板用作滚轮，并对笔记本电脑进行适当配置以同时按左右键来执行鼠标中键的功能。

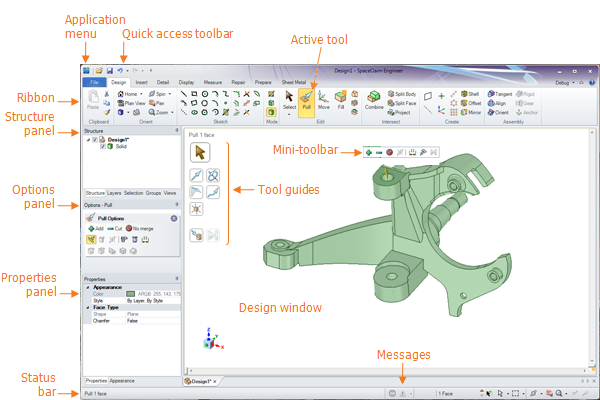

此图显示 SpaceClaim 应用程序的主要界面元素：
File（文件）菜单：包含文件相关的命令和选项以定制 SpaceClaim。
Ribbon（功能组）：包含设计、细节、显示模型、图纸及三维标记需要的所有工具和模式。
Active tool（活动工具）：活动工具高亮显示为橙色。
Design window（设计窗口
）：显示模型。如在草绘或剖面模式中，则其也会包含草绘栅格，以显示正在使用的二维平面。所选工具的工具向导显示在设计窗口的右侧。光标也会变化，以指示所选的工具向导。光标附近会出现一个微型工具栏，其中包含常用的选项和操作。
微型工具栏：包含当前工具的常用选项。
工具向导：在使用过程中提供逐步式帮助，并更改工具动作。
状态栏：状态栏显示与当前设计操作有关的消息和进度信息。
面板最初显示在应用程序窗口左侧。可以附加和分离这些面板。
结构面板：包含了结构树，并显示设计中的每个对象。可使用对象名称旁的复选框快速显示或隐藏任何对象。可展开或折叠结构树的节点，也可重命名、创建、修改、替换和删除对象，并可操作元件。
图层面板：通过图层可将对象分组并设置其视觉特性，如可见性和颜色。
选择面板：通过选择面板可选择与当前所选对象相关的其他对象。
群组面板：群组面板存储所选对象的群组。选择、按住 Alt 键选择以及移动定位、轴和标尺尺寸信息均存储在群组中。
视图面板：视图面板存储标准视图和自定义视图，并可分配自定义视图的快捷键。
选项面板：通过选项面板可修改 SpaceClaim 工具的功能。例如，当使用 Pull（拉动）工具时，选择一条边，然后选择 Chamfer Edge（边倒角）选项，可在拉动该边时创建倒角而非圆角。
属性面板：属性面板显示关于所选对象的详细信息。可通过更改属性值来更改对象。
可使用以下命令行选项覆盖功能区背景图片：
/RibbonImage=<文件名>
/RibbonImageLocation=(Left|Center|Right)
例如：
SpaceClaim.exe/RibbonImage=c:\temp\img.png /RibbonImageLocation=Left
图片高度需为 52 像素。宽度可变，必须进行实验尝试。
