使用 Design（设计）选项卡 Insert（插入）功能组中的
Mirror（镜像
）工具，以镜像任何可使用移动工具移动的几何。可在两个面之间插入镜像平面以关联面，从而可同时对其进行编辑。可将镜像平面一侧的实体、曲面、面或曲线复制至另一侧。
不必离开草绘模式或剖面模式，即可镜射曲线、点和轴。镜像曲线时，更改其几何特征不会传送至另一侧。
可镜像包含面上特征阵列的实体，两侧的阵列都将更新。必须在镜像实体前创建阵列。
一旦使用镜像创建了几何，该平面将成为永久镜像。使用其他二维及三维工具编辑设计时，将保留镜像关系。
在结构树中，镜像元件将附带一个镜像图标，且在导出时仍保留镜像关系。
镜像对象在与原始对象相同的图层内创建。镜像的点不会保持其镜像关系。
单击 Create（创建）功能组中的 Mirror（镜像）。
Select Mirror Plane（选择镜像平面）工具向导启用。
单击要用作镜像的平面。
单击 Mirror Body（镜像主体）或 Mirror Face（镜像面）工具向导。
将鼠标悬停在设计中的实体或面上，以预览将在镜像平面另一侧创建的实体、曲面或面。
单击要镜射的对象。
将创建镜像平面并保留在其它工具中。
可单击设计中的对象或单击结构树中的元件。
若通过镜射面以封闭一个体积块，将创建一个实体。
单击 Create（创建）功能组中的 Mirror（镜像）。
Select Mirror Plane（选择镜像平面）工具向导启用。
单击 Remove Mirror（移除镜像）
工具向导。
单击要移除镜像关系的面。也可框选任意数量的面。
可以在任何工具中临时禁用一个平面。选择一个镜像的面以显示镜像平面，然后单击镜像图标以禁用该镜像。再次单击镜像图标可启用该镜像。

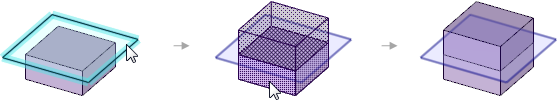

Merge mirrored objects（合并镜像对象）：使用一个面当做镜像平面或镜像平面位于源对象的面时，两个镜像对象将合并。取消选中该选项可创建一个新对象，如下图所示。

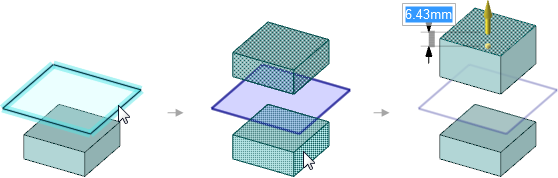

Create mirror relationships（创建镜像关系）：若取消选中该选项，则将仅创建几何而不创建镜像关系。其中任一对象的更改将不会反映到另一对象，如下图所示。
可在设计中的两个对称面中间创建一个镜像平面。
单击 Create（创建）功能组中的 Mirror（镜像）工具
。
单击 Setup Mirror（设置镜像）
工具向导。
将鼠标悬停在设计的面上时，将高亮显示符合条件的面。若面与设计中的另一个面对称，即符合条件。
单击一个面。
单击一个平行面。
第二个面会以蓝色高亮显示，并且镜像平面位于两个面的中间。对一个面的操作将镜像到另一个面。两个面之间的几何将随之更新。
在现有镜像的另一侧找到相似面，可创建镜像关系。
单击 Setup Mirror（设置镜像）
工具向导。
单击一个面。
按住 Ctrl 键单击鼠标可选择多个面。
按住 Alt 键单击镜像平面。
与镜像平面等距的相同平面以蓝色高亮显示，并创建镜像关系。
在 Mirror（镜像）工具内，有多个工具向导可指导您逐步完成镜像过程：
|
|
默认情况下，Mirror Plane（镜像平面）工具向导处于活动状态。选择一个面或平面用作镜像。（如果已选择一个镜像平面，也可使用此工具向导选择要使用的另一个镜像平面。） |
|
|
一旦选择了镜像面或镜像平面，则会自动激活 Mirror Body（镜像主体）工具向导 |
|
|
一旦选择了面或平面用作镜像，则使用 Mirror Face（镜像面）工具向导选择要镜射的面。单击前将鼠标悬停在面上，可预览将由镜像创建的面。单击一个面以镜像该面。 |
|
|
可随时使用 Setup Mirror（设置镜像）工具向导以在两个面之间创建镜像平面。只有这两个面将受镜像的影响。要在多个面之间创建关系，请按住 Ctrl 键并选择面，然后选择一个镜像平面，以自动检查与镜像平面等距的相同平面。 |
|
|
使用 Remove Mirror（移除镜像）工具以移除两个面之间的镜像关系。可选择具有镜像关系的面，或使用框选以选择任意数量的镜像组。 |

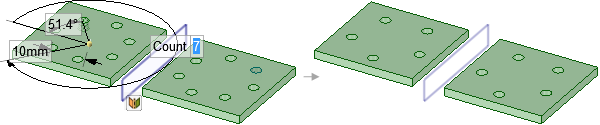

一侧计数由 7 变为 5 后，具有特征阵列的镜像实体也随之更新。
镜像草绘圆。修改该圆不会更改镜像圆的几何。
