创建注解

使用 Note（注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。）工具可标注设计、图纸及三维标记。您可使用此工具创建并编辑注解。也可以将注解映射至草图或实体上。将标注平面与注解分别放置在不同的图层中，然后关闭标注平面的图层显示以隐藏标注。也可以创建圆形注解文本。

注解在结构树中显示。同曲线一样，注解可位于基准平面或图纸上。与曲线不同的是，其不能直接位于零件上。因此，零件中将不会呈现“注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。”文件夹。

创建注解

1. 在 Detail（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。） 功能组中选择 Note（注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。）工具。

   将鼠标悬停在设计的各个面上，预览合适的标注平面。（在“草绘”模式和“剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图切开实体以显示内部详情。”模式下，草绘栅格将定义标注平面。）

2. 单击面以创建用于放置注解的平面。

   要为圆柱面创建标注平面，请选择圆柱的轴。

   如需更改标注平面，请单击右键并在上下文菜单中单击 Select New Annotation Plane（选择新标注平面），然后选择新的标注平面。

3. 单击以在该平面中添加注解。

4. 输入注解文本。

   • 在微型工具栏中单击 以在光标位置向注解中插入一个符号。
   • 在微型工具栏中单击 以插入一个动态字段。动态字段可包含多种属性的当前值。
   • 可设置注解文本格式，然后通过从其它注解或尺寸标注中剪切、复制和粘贴文本以输入文本。
   • SpaceClaim 可识别电脑中储存的多种字体。若从 SpaceClaim 之外粘贴文本，且不识别该字体，则会使用默认字体。

5. 拖动旋转手柄以调整注解的方向。

   针对竖向注解，将 Stacked（堆叠）属性设置为 True（是）。

创建注解字段

注解中可包含字段代码。字段代码中的文本为变量文本；换言之，字段内的文本受制于代码，若在注解或图纸中更改字段代码（如日期格式），字段将自动更新。

某些字段代码为双向代码；比如，向图纸添加 Scale（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。）字段代码后，通过编辑注解即可更改缩放比例；或者更改 Detail（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡下 Sheet Setup（图纸设置）功能组 Scale（比例）下拉列表中的值，也可更改缩放比例。

1. 在注解文本内单击，然后将光标放在要放置该字段的位置。

2. 右键单击以显示微型工具栏。

3. 单击微型工具栏中的 以显示 Insert Field（插入字段）窗口。

   Fields（字段）选项卡会显示可供插入的属性。（文档属性是在结构树中单击顶层设计时出现在“属性”面板中的属性。）

4. 从Category（类别）下拉列表中选择一个值以过滤 Fields（字段）列表中显示的属性。

   如果单击 Selected Object（所选对象），则可以在设计窗口或结构树中单击任何对象以使其属性可用。

   如选择 Formula（公式），可输入表达式，其中可包含任何数字字段。

5. 单击字段列表中的一个属性。

6. 单击 Format（格式）选项卡以设定字段内的文本格式。

   格式选项取决于属性值的类型。例如，可为字符串设置大写、小写、首字母缩写或首字母大写格式。

7. 单击OK（确定），在光标位置将已设置格式的动态字段插入注解中。

   如果该字段为空，请检查以确保选择的属性具有值，方法是选择相应对象并查看“属性”面板。

复制注解

按住 Ctrl 键拖动可复制注解。

也可执行以下步骤：

• 单击一个注解。
• 注解在文本框边框内显示。
• 单击边框。
• 按 Ctrl+c
• 按 Ctrl+v

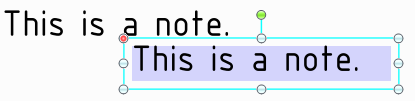

• 注解副本于原注解的右下方显示。

• 若将注解粘贴到另一图纸，则将粘贴在与原图纸相同的位置， 而不会粘贴在光标位置。
• 若放大视图，注解将粘贴在视图中心。若该位置已存在另一注解，则新注解将粘贴在该注解的右下方。

编辑注解

1. 选择注解后可对其进行移动、调整大小或旋转。

   若选择单个注解，可进行编辑、调整大小和旋转操作。若选择多个注解，仅能进行移动或更改格式操作。

   要移动注解框，请将鼠标悬停在方框边的上方，直到光标变为 ，然后拖动注解。

   要调整注解框的大小，请拖动注解框的手柄（白色圆圈）。

   要旋转注解，请拖动旋转手柄（绿色圆圈）。按 Shift 键可捕捉到角度增量。

2. 选择注解文本以重新设置其格式。

   单击一个字段进行编辑。更改字符串的值，也会引起 Properties（属性）面板中该值的更改。

3. 在 Properties（属性）面板中修改该注解的属性。

   • 圆形文本

     • Type（类型）- 从以下中选择：

       • None（无）

       • Clockwise（顺时针）

       • Counterclockwise（逆时针）

     • Radius（半径）-输入注解圆的半径。

   • 修饰

     • Space（间距）- 从以下中选择：

       • Model Space（模型空间）根据设计中对象的实际测量值确定文本大小。

       • View Space（视图空间）根据设计窗口中的设计视图确定文本大小。

     • Mirrored（镜像经中心平面镜像的两个面或平面之间的相关关系。第二个对象是原始对象的复制结果；如果原始对象的几何发生改变，镜像的对象也会随之更新。使用”镜像“工具指定作为镜像平面的面或平面，或创建两个面之间的镜像平面。） - 将该属性设置为 True（是）以显示文本的镜像效果。

     • Stacked（堆叠） - 将该属性设置为 True（是）以竖向而非横向堆叠文本。

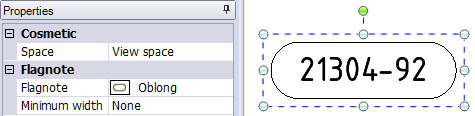

   • 注解边框

     • Flagnote（注解边框）为环绕文本的边框形状的下拉菜单。

     • Minimum width（最小宽度）可防止边框为适应注解内容而自动调整大小。







   • 位置

     • Anchor（锚点）将影响平面内注解的位置和大小。锚定注解的位置将决定注解内文本的填充方向。例如，若选择 Left Top（左上）位置，则键入时，文本框将从左至右、从上至下延伸。选项为：

       • 左上

       • 左下

       • 右下

       • 右上

       • 左中

       • 右中

       • 中上

       • 中下

       • 中心

         移动注解或圆形注解时，注解的锚点（或圆形注解的文本中心）将捕捉到边、草绘点或轴。选择移动工具，然后选择注解的红色锚点，并将其拖至边、草绘点或轴。红色锚点将捕捉到与距离拖动点最近的锚点位置。将锚点拖至新位置后，Properties（属性）面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分这些面板。 Position（位置）功能组中的锚点位置也将更新。

调整注解框中的文本

• 右键单击注解并打开 Autofit（自动适合）下拉菜单。
• 选择以下选项之一：
  • Do not autofit（不自动拟合）：文本框调整至文本大小，并在键入时随之扩大。 注解周围无空白区域，并随文本大小相应调整文本框。
  • Resize text height on overflow（溢出时调整文本高度）：文本始终适合框的宽度。若框变宽，第二行文本将移至第一行。
  • Shrink text on overflow（溢出时收缩文本）：均匀调整文本（宽和高）并缩放以适合文本框大小。
  • Shrink text horizontally on overflow（溢出时水平收缩文本）：文本的宽度发生更改但高度不变。

调整文本宽度

Detail（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Font（字体）功能组中设有增大或减小文本宽度的工具。

• 单击 Width Factor（宽度系数）下拉菜单并在宽度系数选项中选择。
• 单击 Increase Width Factor（增大宽度系数）按钮以 0.1 幅度增大宽度。
• 单击 Decrease Width Factor（减小宽度系数）按钮以 0.1 幅度减小宽度。

对齐多个注解

1. 选择多个注解。
2. 在鼠标右键菜单中，从以下各项中选择：
   • Align Lefts（左对齐） - 对齐每个注解框的左端。
   • Align Centers（中心对齐） - 垂直对齐每个注解框的中心。
   • Align Rights（右对齐） - 对齐每个注解的右端。
   • Align Top Lines（顶线对齐） - 对齐每个注解框首行文本的底端。
   • Align Middles（中间对齐） - 水平对齐每个注解框的中心。
   • Align Bottom Lines（底线对齐） - 对齐每个注解框末行文本的底端。
   • Make Same width（宽度相同） - 使每个注解保持与第一个所选注解相同的宽度。某些文本可能会相应缩放。
   • Make Same Height（高度相同） - 使每个注解保持与第一个所选注解相同的高度。某些文本可能会相应缩放。
   • Make Same Size（大小相同） - 使每个注解保持与第一个所选注解相同的大小（高度和宽度）。某些文本可能会相应缩放。
   • Distribute Horizontally（水平分布） - 每个注解框的间距水平均匀分布。
   • Distribute Vertically（垂直分布） - 每个注解框的间距垂直均匀分布。
   • Remove Horizontal Spacing（移除水平间距） - 移除均匀分布的水平间距，调整严重重叠部分。
   • Remove Vertical Spacing（移除垂直间距） - 移除均匀分布垂直间距，调整严重重叠部分。

以上命令不会影响旋转方向不同的注解。

附加和分离注解

可使用右键菜单中的 Attach Notes（附加注解）选项将注解附加至其它注解。所选第一个注解为父注解（高亮显示为蓝色），选择的其它注解均为子注解（高亮显示为深灰色）。

1. 选择两个或更多注解
2. 单击右键
3. 选择 Attach Notes（附加注解）
4. 要分离一个注解，请单击右键选择该注解，然后选择 Detach（分离从草图的单个面或三维对象或面创建独立曲面 可以使用“移动”工具的“首先分离”选项来分离凸起。）选项。

附加注解后，如果移动父注解，则会作为整体移动所有注解。但移动子注解时只会移动该注解。

可将注解附加到使用 Detail（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡中工具所创建的对象的注解字段中。例如，“表面光洁度”符号、“焊接”符号、“基准目标”、“基准假定一个大小、形状和位置非常精确的对象，用于定位或建立其他对象的几何关系。”符号、“符号”内的注解、“尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。”等工具都有注解字段。任何注解皆可附加于任何其它注解。然而，由于“尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。”字段依附于模型，仅能作为父注解。

显示标注文本并隐藏平面

1. 创建两个图层，一个用于注解，一个用于标注平面。

2. 将注解置于其中一个图层上，另一图层则放置标注平面。

3. 关闭包含标注平面的图层的可见性。
