1. 单击 Design（设计）选项卡 Insert（插入）功能组中的  Linear（线性）工具。

2. 选择要作为阵列中第一个成员（首个成员）的凸起、凹陷、主体一个实体或曲面。、草图、点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、原点或三维曲线。Direction（方向）工具向导将激活。

3. 选择线、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、轴或一组点以设置阵列方向。

4. （可选）修改 Options（选项）面板中的 Pattern（阵列）选项。

   Pattern Type（阵列类型）：One-dimensional（一维）或 Two-dimensional（二维）。

   针对一维阵列更改 X Count（X 计数）或 X Pitch（X 节距螺旋面每旋转 360° 走过的垂直距离；螺纹上一点到下一螺纹对应点的距离。）值

   针对二维阵列更改 X，Y 计数或 X，Y 节距值

   切换阵列类型或更改阵列值时，阵列预览会以蓝色显示更改。

5. 选择 Create Pattern（创建阵列）工具向导或按 Enter 键，完成阵列创建。

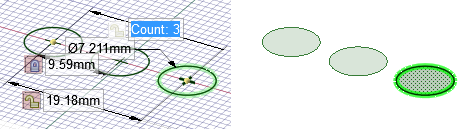

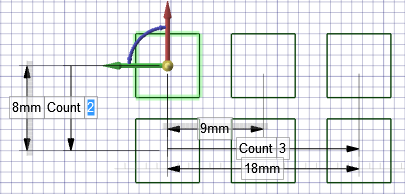

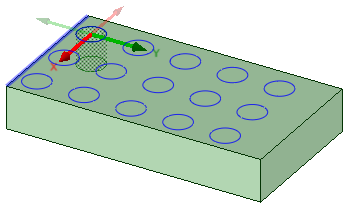

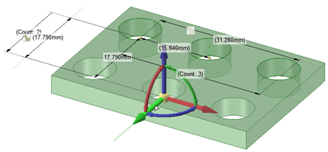

下图所示为为二维阵列预览。对于一维阵列，将仅显示 X 方向。单击箭头可将方向反转 180 度。

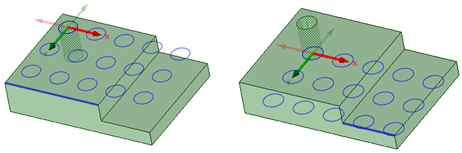

对于通切，预览显示最接近方向参考的平面。对于盲切，预览则显示所选阵列首个成员所在的面。



只要阵列方向为圆柱轴向或平行于轴，就可以在圆柱面上创建一维线性阵列。

可按照线性阵列的步骤，但要选择线性阵列成员作为阵列的第一个成员。

1. 单击 Design（设计）选项卡 Insert（插入）功能组中的  Circular（圆形）工具。

2. 选择要作为阵列中第一个成员（首个成员）的凸起、凹陷、主体一个实体或曲面。、草图、点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、原点或三维曲线。Direction（方向）工具向导将激活。

3. 选择线、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、轴或一组点以设置阵列方向。

4. （可选）修改 Options（选项）面板中的 Pattern（阵列）选项。

   Pattern Type（阵列类型）：One-dimensional（一维）或 Two-dimensional（二维）。

   针对一维阵列更改 Circular Count（圆形计数）或 Angle（角度）值。

   针对二维阵列更改 CircularCount（圆形计数）、Angle（角度）、Linear Count（线性计数）或 Linear Pitch（线性节距）值。

   请注意，一个 Circular Count（圆形计数）将创建单一径向阵列。

   切换阵列类型或更改阵列值时，阵列预览会以蓝色显示更改。

5. 选择 Create Pattern（创建阵列）工具向导或按 Enter 键，完成阵列创建。

下图所示为为二维阵列预览。对于一维阵列，将仅显示角度方向。单击箭头可将方向反转 180 度。



可在圆柱面上围绕该面沿圆柱轴创建圆形阵列。

1. 单击 Design（设计）选项卡 Insert（插入）功能组中的  Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具。

2. 选择要作为阵列中第一个成员（首个成员）的凸起、凹陷、草图、点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、原点或三维曲线。Direction（方向）工具向导将激活。

3. 选择线、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、轴或一组点以设置阵列方向。

4. 修改 Options（选项）面板中的选项

   阵列 Type（类型）：栅格或偏移

   修改 X Spacing（X 间距）或 Y Spacing（Y 间距）

   修改 Margin（边距）值。虚线橙色边界线显示阵列的边缘界限。

   切换阵列类型或更改阵列值时，阵列预览会以蓝色显示更改。

5. 选择 Create Pattern（创建阵列）工具向导或按 Enter 键，完成阵列创建。

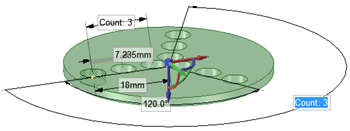

1. 选择所有径向阵列成员。

2. 单击 Move（移动用于平移或旋转几何的工具。）工具。

3. 将 Move（移动用于平移或旋转几何的工具。）工具重新固定到圆形轴上。

4. 选中 Options（选项）面板中的 Create patterns（创建阵列）复选框。

5. 拖动径向阵列以形成圆形阵列。

1. 选择一个点作为阵列的第一个成员。

2. 单击 Move（移动用于平移或旋转几何的工具。）工具。

3. 选中 Options（选项）面板中的 Create patterns（创建阵列）复选框。

4. 单击 Move Along Trajectory（沿轨迹移动）工具向导特定于所选工具的功能。。

5. 单击连接至顶点的其中一条边。

6. 单击移动手柄轴。

7. 拖动创建最后一个阵列成员并创建阵列。

8. 按 Tab 键更改计数、长度和百分比字段以编辑点阵列。

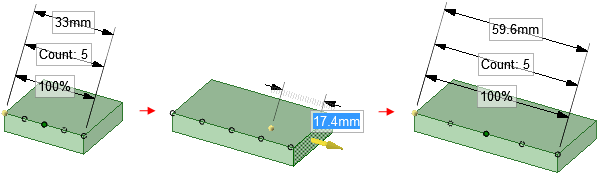

   所有点都与边关联，因此当边发生变化时，这些点也会变化，如下图所示。

1. 选择一个阵列成员，以显示阵列计数和尺寸。

2. 编辑阵列的属性。

   按 Tab 键在字段间切换。

   单击锁定图标来锁定或解锁值。

3. 按 Enter 键。

   编辑计数和间距的结果对应于所选的阵列成员。

要快速增加或减少阵列成员数量，请按 Tab 键直至高亮显示计数字段，然后按住 Alt 键，同时按上或下箭头。

1. 单击 Move（移动用于平移或旋转几何的工具。）工具。

2. 选择阵列成员以移动线性阵列，或选择阵列轴来移动圆形或弧形阵列。

3. 使用移动手柄移动阵列成员。

   如果移动一个阵列中没有锚定的内部成员，则所有阵列成员都会移动：





   如果移动阵列一端的成员，另一端的成员将锚定，并且阵列将偏斜：





   如果锚定的成员并非与移动方向相反的成员，则移动会使阵列倾斜。

   如果线性阵列为径向方向，而在移动内部成员时未设置锚点，则整个阵列会切换至选定方向。

   使用 Up To（直到）工具向导将阵列成员移动到另一个面或边。阵列尺寸（例如计数和长度）会以预期值显示。

1. 单击 Move（移动用于平移或旋转几何的工具。）工具。

2. 右键单击阵列成员，并单击 Select（选择）> All Pattern Members（所有阵列成员）。

3. 选择 Direction（方向）工具向导特定于所选工具的功能。。

4. 单击对象以设置移动的方向。

5. 拖动该阵列。

1. 单击 Design（设计）选项卡 Edit（编辑）功能组中的 Select（选择） 或 Move（移动用于平移或旋转几何的工具。）。

2. 选择一个阵列成员。

   该成员将作为锚点，其他阵列成员将相对于该成员进行移动。

3. 按 Tab 键，直到高亮显示要更改的字段：

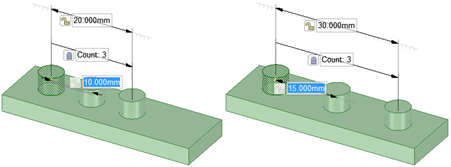

   • Distance（距离）：该字段为阵列的总距离。所选阵列成员将固定，长度相对于该成员发生变化。箭头表示更改的方向。该字段将显示在下图顶部位置。

   • Spacing（间距）：该字段为阵列成员之间的间距。该字段带有两个方向箭头，位于两个阵列成员之间。在下图中，该字段以蓝色高亮显示。

   • Radial patterns（径向阵列）：如果选择径向阵列的成员，可更改阵列成员之间的角度以及阵列成员到该阵列中心的距离。

4. 键入新的距离或角度，然后按 Enter 键。

   所有阵列成员之间的间距将发生变化。

右键单击该阵列成员的面，然后选择 Unpattern Member（取消成员阵列属性）。此操作可使该成员变为独立状态，特性更改将不会传送至阵列。

1. 在设计窗口中选择阵列或阵列成员。

2. 在 Structure（结构）面板中单击 Groups（群组）选项卡。

3. 单击 Create Group（创建组）。

   将创建一个组，显示阵列中的成员数。可单击该组以选择阵列，并在设计窗口中更改其参数。

可使用阵列成员来装配元件，然后将该元件传送至所有阵列成员。元件将复制并装配至每个阵列成员。

1. 使用对齐、相切或定向工具将元件装配至阵列成员的某些几何。

2. 右键单击结构树中的装配条件，并选择 Update Components on Pattern（在阵列上更新元件）。

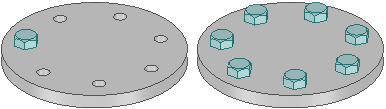

   元件将传送至阵列，如下图所示。





1. 单击 Move（移动用于平移或旋转几何的工具。）工具。

2. 选择要创建阵列的对象。

3. 单击 Move Along Trajectory（沿轨迹移动）工具向导特定于所选工具的功能。，并选择要用作轨迹的曲线。

   也可按住 Alt 键并双击该曲线。

4. 勾选 Move（移动用于平移或旋转几何的工具。）选项中的 Create Patterns（创建阵列）。
5. 拉动轨迹箭头。
6. 松开鼠标按钮以显示阵列尺寸选项，然后按 Tab 键切换各个选项以输入数值。
7. （可选）勾选 Move（移动用于平移或旋转几何的工具。）选项中的 Maintain Orientation（保持方向），保持阵列对象与原始对象方向相同。

上图所示为沿着轨迹阵列而不保持方向。





上图所示为沿着轨迹阵列且方向保持不变。
