角止裂槽

创建钣金设计或将设计转换为钣金时，会自动创建角止裂槽。

Sheet Metal（钣金）选项卡 Modify（修改）功能组中的 Edge Relief（角止裂槽）选项工具 决定角止裂槽类型。默认值为正方形，但可更改为另一类型。Corner Relief（角止裂槽）选项工具图标将更改以反映止裂槽类型。该设置将保存，除非关闭 SpaceClaim。

可以选择一个角止裂槽，并在 Properties（属性）面板的 Sheet Metal（钣金）部分查看其属性。

可能需要在钣金零件上创建角止裂槽。例如，在导入一个没有任何止裂槽的壳体零件时，或要将密封角转换为普通角时。将尖锐边改为其他接合类型，或在角上分割钣金壁时，会自动添加角止裂槽。

添加角止裂槽

1. 从 Sheet Metal（钣金）选项卡 Modify（修改）功能组的 Corner Relief（角止裂槽）工具中选择选项。

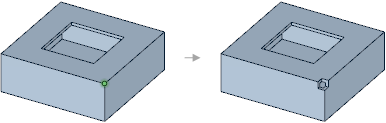

2. 选择要添加角止裂槽的一个或多个点。

更改角止裂槽的类型

1. 单击角止裂槽的任意面以选择一个或多个角止裂槽。
2. 从 Sheet Metal（钣金）选项卡 Create（创建）功能组的 Corner Relief（角止裂槽）工具中选择一个选项：



   角止裂槽类型	图标	应用
   Default（默认）		任意角
   Filled（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）		任意角
   Smooth（平滑）		折弯或折角之间的角
   Square（方形）		任意角
   Circular（圆形）		任意角
   Triangular（三角形）		任意角
   Rectangular（矩形）		任意角
   Oblong（长方形）		任意角
   Diagonal（对角）		半径不相等的折弯或折角之间的角
   Laser Edge（激光边）		任意角
   Laser Symmetric（激光对称）		任意角
   None（无）		任意角



3. 也可从微型工具栏中选择角止裂槽类型，或在 Properties（属性）面板的 Sheet Metal（钣金）部分修改以下值：

   • Relief Type（止裂槽类型）：选择一个角止裂槽类型。

   • Reference（参考）：根据定位角的方式选择 Corner（角见“内圆角”或“外圆角”）或 Middle（中点）。

   • Diameter, Offset, Width, Height（尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。、偏移移动或复制边、线段或曲线的距离。、宽度、高度）：为所选止裂槽类型输入值。



     可以旋转钣金壁。为在保持正确几何形状的前提下进行实体旋转，在旋转钣金壁面前，可以自动将角止裂槽转换为默认角止裂槽（会特意略微增大尺寸）。旋转完成后，角止裂槽会自动恢复为原来的止裂槽类型。

部分角止裂槽类型示例

将角止裂槽类型更改为激光对称。
为非等半径折弯从 Corner Relief（角止裂槽）工具中选择 Smooth（平滑）选项。
为非 90 度角选择 Smooth（平滑）选项。



以下示例显示参考角止裂槽属性在展开钣金零件中的影响。



角止裂槽类型：Circular（圆形） 参考：角见“内圆角”或“外圆角”
角止裂槽类型：Circular（圆形） 参考：中点
角止裂槽类型：Square（方形） 参考：角见“内圆角”或“外圆角”
角止裂槽类型：Circular（圆形） 参考：中点



角止裂槽添加到转换成钣金的壳体零件





将角止裂槽添加到先前转换为钣金的壳体零件中。该零件在展开前需要接合和分割面。



将角止裂槽类型改回默认设置

1. 选择一个或多个角止裂槽。

   通过选择角止裂槽所在的顶点，可选择一个填充角。

2. 从 Corner Relief（角止裂槽）工具中选择 Default（默认）选项。

   也可在 Properties（属性）面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分这些面板。 Sheet Metal（钣金）部分修改 Relief Type（止裂槽类型）值。



在等半径折弯中创建平滑角止裂槽

1. 按住 Ctrl 单击与角止裂槽相邻的等半径折弯。

2. 从 Corner Relief（角止裂槽）工具中选择 Smooth（平滑）。

移除角止裂槽

移除但保留几何

1. 选择一个或多个角止裂槽。

2. 从 Sheet Metal（钣金）选项卡 Modify（修改）功能组中的 Corner Relief（角止裂槽）工具或微型工具栏中选择  None（无）。

   角止裂槽对象将被移除。几何将保留。

通过填充移除

1. 选择一个或多个角止裂槽。

2. 单击 Design（设计）选项卡 Edit（编辑）部分的 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具。

填充角止裂槽时，会以与折弯内径匹配的半径进行填充，并创建一个角对象。
