Kopieren von Kanten und Flächen

Es ist möglich, Kanten und Flächen zu kopieren, indem im Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." die Option "Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. strecken" ausgewählt wird. Kanten und Flächen können auch mit dem Werkzeug Verschieben kopiert werden.

Beim Kopieren und Einfügen der Kante einer OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". als KurveIn 3D eine beliebige Linie im Raum. oder Linie werden die Linien auf dem aktiven LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. platziert, und sie bleiben ausgewählt, bis die Auswahl aufgehoben wird. Dies ist hilfreich, wenn Bezugslinien zum Wiederherstellen einer Oberfläche benötigt werden.

Kanten kopieren

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf  Ziehen klicken.

2. Die zu kopierenden Kanten auswählen. Doppelklicken, um eine Kette von Kanten auszuwählen.

3. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" oder auf der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". die Option Kante kopieren  auswählen.

   Es ist auch möglich, die Strg-Taste zu drücken und die Kante bei ausgewählter Option "Kante schwenken" oder "Kante strecken" zu ziehen, um sie zu kopieren.

   Der Zieh-Pfeil ändert sich und zeigt die zwei Richtungen an, in die Kopien der Kanten erstellt werden können. Ein Pfeil ist hervorgehoben und zeigt die primäre Richtung an.

4. Wenn der in die gewünschte Kopierrichtung zeigende Pfeil nicht hervorgehoben ist, auf den Pfeil klicken oder die Tab-Taste drücken, um die Richtung zu ändern.

5. Die Kante in die Richtung des hervorgehobenen Pfeils ziehen.

   Während des Ziehvorgangs wird der Abstand zwischen der kopierten und der neuen Kante angezeigt. Wird eine externe Kante erstellt, wird zwischen der kopierten Kante und der neuen Kante eine Oberfläche erstellt.

Die Strg-Taste drücken und die ausgewählte Fläche ziehen, um sie zu kopieren.

Kopieren von Netzkanten

Durch das Kopieren und Einfügen von Netzkanten wird ein Linienzug erzeugt.

Beispiele

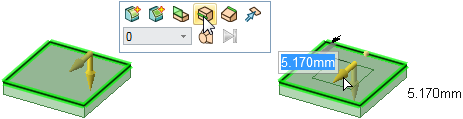

Kopieren von Kanten zum Erstellen von neuen Kanten auf einer Fläche

Beim Kopieren einer Kante wird diese an die Form des Volumenkörpers angepasst

Kopieren einer runden Fläche
