Es ist möglich, ein Muster aus Protrusionen oder Vertiefungen (einschließlich Schlitzen), Punkten, Komponenten, Ebenen, Nullpunkten oder Achsen zu erzeugen. Es können auch Muster von Skizzenkurven erstellt werden. Es können keine Muster von Gewinden erstellt werden. Beim Erstellen eines Musters können die Schaltflächen Rückgängig (Strg+Z) und Wiederherstellen (Strg+Y) verwendet werden.

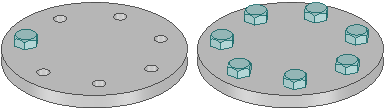

Ein Muster kann auch aus unterschiedlichen Objekttypen erstellt werden, z. B. ein Muster aus Bohrungen (Flächen) und Bolzen (importierte Komponenten). In SpaceClaim kann ein erzeugtes Muster mithilfe jedes Musterelements geändert werden. Wenn die Änderung nicht für alle Musterelemente übernommen werden kann, verbleiben Elemente, die nicht geändert werden konnten, trotzdem Teil des Musters. Sobald ein Mustertyp ausgewählt wird, wird die Füllung mit einer Vorschau des Musters angezeigt.
Nach dem Auswählen eines Musterelements werden Felder für die Anzahl und die Abstände des Musters bezüglich des ausgewählten Elements angezeigt. Die Tab-Taste drücken, um zwischen den Feldern für Bemaßung
und Anzahl zu wechseln.
Symbole neben den Bemaßungen und Anzahlen für das Muster zeigen an, was beim Ändern des Werts im hervorgehobenen Feld geändert wird. Das verriegelte Schloss zeigt an, dass sich eine Bemaßung nicht ändert, und das offene Schloss zeigt an, dass sie sich ändert. Die Sperrung einer Bemaßung kann außer Kraft gesetzt werden, indem durch Klicken auf das Symbol zwischen verriegelt und offen hin und her geschaltet wird.
Diagramme, Pfeile und Wertfelder für Bemaßung und Anzahl veranschaulichen, wie sich das Muster beim Ändern des Werts eines Felds ändert.

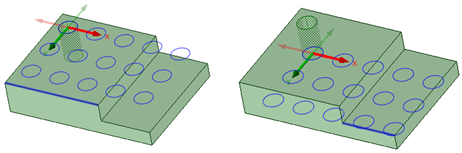

Diese Auswahl legt fest, welche Auswirkungen Änderungen des Abstands und der Anzahl auf die Position des Musters haben. Wird ein Element des Musters ausgewählt, so ist die Änderung auf dieses Element zentriert. Wenn alle Musterelemente ausgewählt werden, ist die Änderung auf das gesamte Muster zentriert, und die Abstände zwischen Elementen sind standardmäßig gesperrt. Anhand des ausgewählten Elements und der geänderten Anzahl oder des geänderten Abstands kann gesteuert werden, in welche Richtung sich das Muster vergrößert.

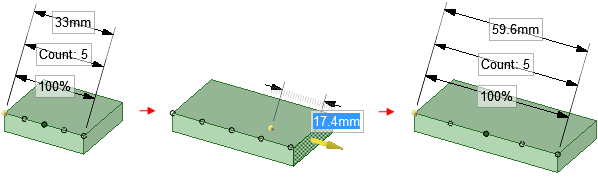

Wenn ein Muster in einer Richtung geändert wird, ändert sich dadurch nicht der Abstand zwischen Musterelementen. Es ändert sich nur der Gesamtabstand des Musters. Dies wird durch das Symbol mit dem verriegelten Schloss angezeigt.

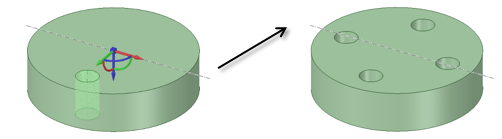

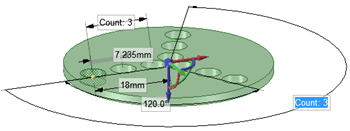

Kreisförmige Muster sind beim Verschieben eines Endes standardmäßig am anderen Ende verankert.
Bei ausgewähltem Musterknoten im Strukturbaum bestehen folgende Möglichkeiten:
" des Fensterbereichs "Eigenschaften" ändern. Bei Änderungen wird das Muster im Grafikfenster automatisch aktualisiert. passen, den Lightweight-Musterknoten auswählen, dann mit der rechten Maustaste klicken und im Kontextmenü Muster aktualisieren auswählen.
|
Muster von Skizzenelementen und 3D-Kurven sind keine Muster mehr, wenn sie in eine andere Form, z. B. eine Oberfläche oder einen Volumenkörper, umgewandelt werden. Ein Muster einer C-förmigen Kurve bleibt z. B. ein Muster, wenn vom Skizzenmodus in den 3D-Modus gewechselt wird. Wenn die Kurve aber vor dem Wechseln in den 3D-Modus zu einem Rahmen geschlossen wird, bleiben die Rahmen keine Muster, sondern werden zu Oberflächen. |

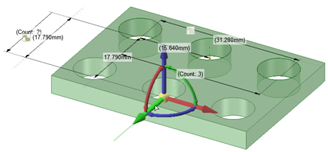

Rechteckiges Muster

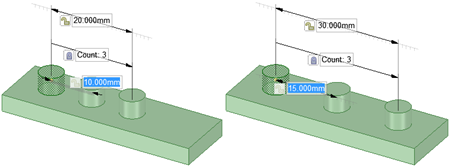

Bei einer Änderung der Abstände zwischen Musterelementen ändert sich die Gesamtlänge des Musters, wenn das Längenfeld nicht gesperrt ist.

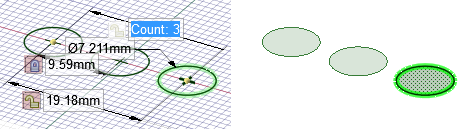

Nach dem Umschalten in den 3D-Modus bildet ein Muster von Skizzenobjekten kein Muster mehr, und die skizzierten Objekte werden in Oberflächen umgewandelt.

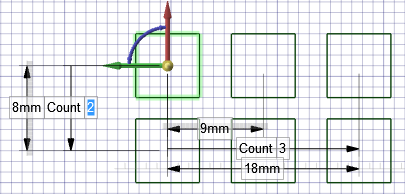

Muster von Skizzenkurven können sich zweidimensional propagieren. Das Muster oben enthält drei Quadrate in x- und zwei Quadrate in y-Richtung.
Copyright © 2004-2017 ANSYS, Inc. All Rights Reserved. SpaceClaim is a registered trademark of ANSYS, Inc.

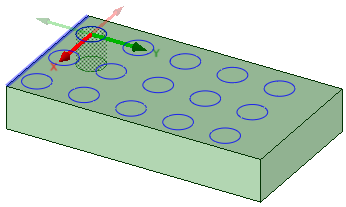

Ein ein- oder zweidimensionales lineares Muster erstellen
Linear klicken.
Kreisförmig klicken.
Verschieben klicken.
Auswählen oder auf
