Der Fensterbereich "Eigenschaften"BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. befindet sich auf der linken Seite der SpaceClaim-Benutzeroberfläche, unter dem StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. und dem Fensterbereich "Optionen". Bei Auswahl einer vollständigen KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"", OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". oder eines vollständigen Volumenkörpers durch einen Dreifachklick im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder durch Auswahl im Strukturbaum werden die zugehörigen Eigenschaften im Fensterbereich "Eigenschaften" angezeigt. Im Fensterbereich "Eigenschaften" können verschiedene Eigenschaftswerte bearbeitet werden, darunter z. B. "Farbe" zum Festlegen der Farbe einer ausgewählten Fläche oder eines ausgewählten Körpers.

Außer Komponenten, Oberflächen und Volumenkörpern können auch Eigenschaftenwerte für skizzierte Objekte, eingefügte Bilder, Muster und Blech geändert werden. Die Eigenschafteneinstellungen für diese Objekte werden in den jeweiligen Themen ausführlich beschrieben.

Möglicherweise ist es sinnvoll, den Fensterbereich "Eigenschaften" zu konfigurieren, sodass Objekteigenschaften und der Fensterbereich "Struktur" gleichzeitig angezeigt werden.

Eigenschaften von Objekten bearbeiten

1. Ein Objekt im Strukturbaum auswählen oder im Grafikfenster mit der rechten Maustaste auf das Objekt klicken und Eigenschaften auswählen.

2. Die Eigenschaftenwerte bearbeiten.

Analyseeigenschaften ändern

1. Im Strukturbaum auf die Baugruppenkomponente der obersten EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. klicken.
2. Im Fensterbereich "Eigenschaften" die Eigenschaften unter "Analyse" erweitern, um die Eigenschaft "Topologie gemeinsam nutzen" anzuzeigen.
3. In den Fensterbereich zur Eingabe von Eigenschaften klicken.
4. Das Dropdown-Menü öffnen und Folgendes auswählen:
   • Keine (Standard)
   • Zusammenführen
   • Gemeinsam

Weitere Informationen finden sich unter Gemeinsame Topologie in ANSYS.

Dokumenteigenschaften ändern

1. Die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. auf oberster Strukturebene oder eine Komponente im Strukturbaum auswählen.

   Bei gedrückter Strg-Taste kann mehr als eine Komponente ausgewählt werden.

2. Im Fensterbereich "Eigenschaften" die Eigenschaften unter "DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folien enthalten kann." erweitern, um die folgenden Informationen anzuzeigen.

   • Name anzeigen: Wenn sich der Name vom Dateinamen unterscheiden soll.

   • Dokumentenpfad: Pfad zur Datei auf dem Datenträger.

   • Gesperrt: Diese Option auf "Wahr" setzen, wenn Änderungen am Modell unterbunden werden sollen.

   • Dateiname verwenden: Diese Option auf Wahr setzen, wenn der Dateiname für die Komponente auf oberster Strukturebene im Strukturbaum angezeigt werden soll. Diese Option auf Falsch setzen, wenn "Name anzeigen" verwendet werden soll.

3. Im Abschnitt Datei des Fensterbereichs "Eigenschaften" weitere Informationen eingeben, z. B. Ersteller, Beschreibung, Titel und Version.

   Diese Eigenschaften können in Stücklistentabellen enthalten sein.

Eine benutzerdefinierte Dokumenteigenschaft erstellen

1. Die Konstruktion auf oberster Strukturebene oder eine Komponente im Strukturbaum auswählen. Es kann mehr als eine Komponente ausgewählt werden.

2. Mit der rechten Maustaste auf den Fensterbereich "Eigenschaften" klicken und Dokumenteigenschaft hinzufügen auswählen, um eine benutzerdefinierte Eigenschaft zu erstellen.

3. Die Eigenschaft erweitern, um ihren Wert anzuzeigen.

4. Einen Namen für die Eigenschaft eingeben, den entsprechenden Typ auswählen (Datum, Boolesch, Zahl oder Zeichenfolge) und ihren Wert eingeben.

   Eine benutzerdefinierte Eigenschaft kann durch Klicken mit der rechten Maustaste auf die Eigenschaft im Fensterbereich "Eigenschaften" und Auswählen von Dokumenteigenschaft löschen gelöscht werden.

Eine benutzerdefinierte Komponenteneigenschaft erstellen

1. Im Strukturbaum eine Komponente auswählen.

2. Mit der rechten Maustaste auf den Fensterbereich "Eigenschaften" klicken und Komponenteneigenschaft hinzufügen auswählen, um eine benutzerdefinierte Eigenschaft zu erstellen.

3. Die Eigenschaft erweitern, um ihren Wert anzuzeigen.

4. Einen Namen für die Eigenschaft eingeben, den entsprechenden Typ auswählen (Datum, Boolesch, Zahl oder Zeichenfolge) und ihren Wert eingeben.

   Benutzerdefinierte Komponenteneigenschaften können in Stücklisten und Hinweisfeldern verwendet werden. Eine benutzerdefinierte Eigenschaft kann durch Klicken mit der rechten Maustaste auf die Eigenschaft im Fensterbereich "Eigenschaften" und Auswählen von Komponenteneigenschaft löschen gelöscht werden.

Materialeigenschaften

Der Durchmesser von Materialien, die in einem Blechteil verwendet werden, kann geändert werden. Durch die Zuweisung eines Durchmessers kann die Stärke eines Blechteils genauer festgelegt werden. Der Durchmesser ist die Stärke des Metalls ausgedrückt durch eine Zahl: je kleiner die Zahl, desto dünner das Metall. Einer Blechkonstruktion oder Komponente einer Konstruktion muss ein MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. zugewiesen sein, damit die Dropdown-Liste für den Durchmesser angezeigt wird. Ein Durchmesser kann nicht für Konstruktionen oder Komponenten ausgewählt werden, denen die Option "Unbekanntes Material" zugewiesen ist.

Um ein Material zuzuweisen, im Strukturbaum die Konstruktion auf höchster Ebene oder die Komponente, für die ein Material zugewiesen werden soll, auswählen, und in die Dropdown-Liste Materialname im Menü "Material" des Fensterbereichs "Eigenschaften" klicken. Im Menü Stärke im Fensterbereich „Eigenschaften“ auf die Dropdown-Liste für den Durchmesser klicken und einen Durchmesser auswählen.

Materialeigenschaften für eine Komponente können mit mehreren Methoden angegeben werden:

Material aus der Materialbibliothek auswählen

1. Im Strukturbaum eine Komponente auswählen.

2. Im Fensterbereich "Eigenschaften" die Eigenschaften unter "Material" erweitern.

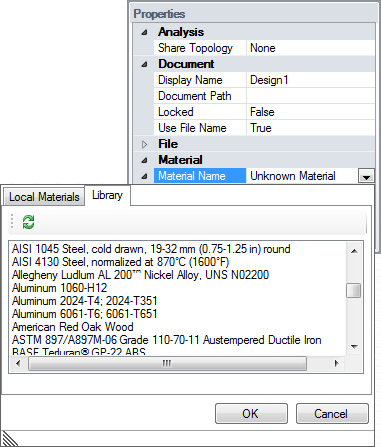

3. Im Feld "Materialname" auf klicken, um die MaterialbibliothekSiehe "BibliothekAus der Materialbibliothek im Bereich „Eigenschaften“ können Materialien ausgewählt und den lokal verfügbaren Materialien hinzugefügt werden. In Scripting finden Sie in Class Library ein Hilfe-Dokument, das die API beschreibt." anzuzeigen.

4. Die Registerkarte "Bibliothek" auswählen.

5. Ein Material auswählen und auf OK klicken.

   Das Material und seine Eigenschaften werden angezeigt. Diese können im Fensterbereich "Eigenschaften" bearbeitet werden. Das Material wird auch auf der Registerkarte "Lokale Materialien" angezeigt. Es wird in der SCDOC-DateiDateiformat für SpaceClaim-Dateien (SCDOC). Dateien entsprechen der Open Packaging Convention von Microsoft, die auch von Microsoft Office 2007 verwendet wird. Diese Dateien sind ZIP-Archive mit einer besonderen Struktur, die hauptsächlich XML-Daten enthalten. gespeichert. Materialien werden über die Seite Ressourcen in den SpaceClaim-Optionen heruntergeladen.



Material aus der lokalen Bibliothek auswählen

1. Im Strukturbaum eine Komponente auswählen.

2. Im Fensterbereich "Eigenschaften" die Eigenschaften unter "Material" erweitern.

3. Im Feld "Materialname" auf klicken, um die Materialbibliothek anzuzeigen.

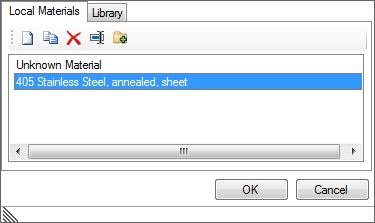

4. Die Registerkarte "Lokale Materialien" auswählen.

5. Ein Material auswählen und auf OK klicken.

   Das Material und seine Eigenschaften werden angezeigt. Diese können im Fensterbereich "Eigenschaften" bearbeitet werden. Das Material wird auch in der SCDOC-Datei gespeichert.

   Materialien in der lokalen Bibliothek können umbenannt, kopiert und gelöscht werden. Es können auch neue Materialien erstellt werden.



Material erstellen

1. Im Strukturbaum eine Komponente auswählen.

2. Im Fensterbereich "Eigenschaften" die Eigenschaften unter "Material" erweitern.

3. Im Feld "Materialname" auf klicken, um die Materialbibliothek anzuzeigen.

4. Auf die Schaltfläche Neu klicken, um ein neues Material zu erstellen.

5. Den Namen des Materials eingeben.

6. Auf OK klicken.

7. Die Dichte des Materials in der Eigenschaft "Dichte" eingeben.

   Wenn die Dichte des Materials an anderer Stelle in der Konstruktion eingegeben oder während derselben SpaceClaim-Sitzung angegeben wurde, zeigt SpaceClaim in der Eigenschaft "Dichte" bereits den entsprechenden Wert an.

8. (Optional) Weitere Materialeigenschaften erweitern und die entsprechenden Werte mit Einheiten eingeben.

   Das Material und seine Eigenschaften werden auf der Registerkarte "Lokale Materialien" angezeigt. Das Material wird in der SCDOC-Datei gespeichert.

Zum Entfernen eines Materials aus einer Komponente in "Lokale Bibliothek" die Option "Unbekanntes Material" auswählen.

Für Materialeigenschaften kann nur der Wert von "Dichte" geändert werden. Alle anderen Werte werden durch das ausgewählte Material bestimmt.

Auf der Registerkarte "Lokale Materialien" können auch folgende Aktionen ausgeführt werden:

• Ein Material auswählen und auf die Schaltfläche Kopieren klicken. Es wird ein neues Material mit dem ursprünglichen Namen erstellt, und dem Namen wird "Kopie 1" angehängt.
• Ausgewählte Materialien löschen.
• Ausgewählte Materialien umbenennen.
• Ein Material auswählen und auf die Schaltfläche "Zu Bibliothek hinzufügen" klicken, um das Material der Bibliothek hinzuzufügen.

Rundungen und Fasen erkennen

In SpaceClaim erstellte Rundungen und Fasen werden automatisch erkannt, in importierten Modellen möglicherweise aber nicht.

1. Eine Rundungs- oder Fasenfläche auswählen.

2. Die Eigenschaft "RundungGerundete EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius"." oder "FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung." in "Wahr" ändern.

Zeichenblatteigenschaften

Zeichenblattansichten und weitere Eigenschaften von Zeichenblättern, z. B. Beschriftungen, Stücklisten, Tabellen und Gewinde, können im Fensterbereich "Eigenschaften" geändert werden.
