Ziehen von Blech

Mit dem Werkzeug  ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. im Menü "Bearbeiten" auf der Registerkarte "Blech" können Blechteile geändert werden.

Da Blechstärke-Flächen dünn sind, bietet die Auswahl einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., die keine StärkekanteKante über die Stärke einer Blechwandung. ist, Optionen zum Ziehen von sowohl Kanten als auch Flächen. Die folgende Abbildung zeigt, dass die Kante (abgeblendeter Zieh-Pfeil) oder die FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". (aktiver Zieh-Pfeil) gezogen werden kann. In diesem Fall kann auch die Wandung erweitert oder eine Absetzkante erstellt werden.

Wenn "Absetzkante" in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". ausgewählt wird, wird beim Ziehen der Kante eine Absetzkante erstellt.

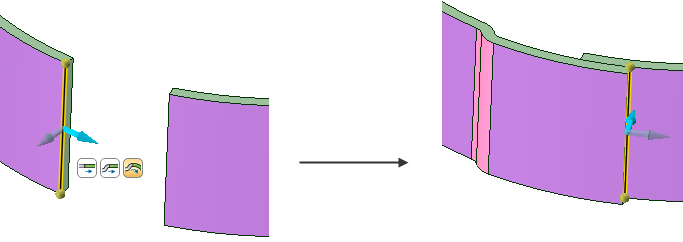

Bei zylindrischen Wandungen ist auf der Mini-Toolbar eine Option zum Erstellen einer gekrümmten Absetzkante verfügbar.

Beim Ändern der Ziehrichtung wird die Kante zum Erstellen einer neuen Wandung nach oben gezogen.

Nähte und Freistiche werden automatisch erstellt und entsprechend den aktuellen Einstellungen der Werkzeuge für Nähte und Freistiche definiert. Durch Ziehen einer Kante einer inneren Kontur wird eine Wandung mit einer Lücke auf beiden Seiten erstellt, wenn ein runder oder eckiger Freistich mit der Standardbreite für Freistiche gewählt wird. Wenn ein eingeschnittener Freistich gewählt wird, dann entspricht die Lücke der Breite des Einschnitts.

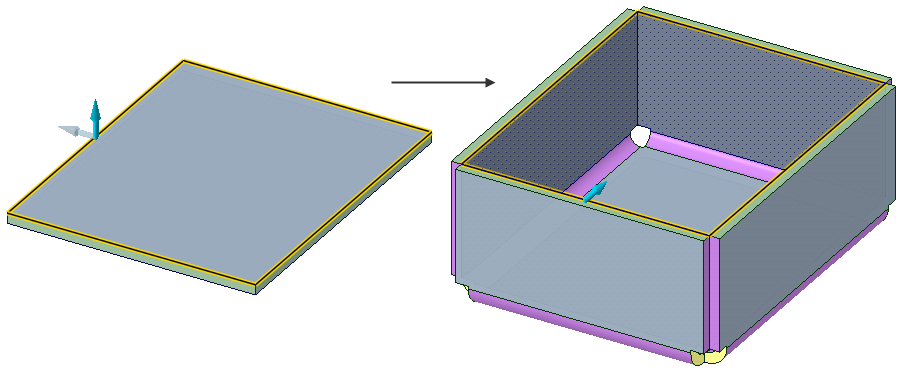

Ein KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. kann ausgewählt werden, um mehrere Wandungen gleichzeitig zu ziehen, wie nachfolgend veranschaulicht.

Wenn Wandungen in einer Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. nach oben gezogen werden, folgen die seitlichen Kanten einer neuen Wandung den Winkeln der benachbarten Wandungen. Dieser Winkel beträgt meist 90°, aber nahezu jeder Winkel ist zulässig. Wenn die benachbarten Wandungen in einem stumpfen Winkel stehen, muss der Winkel zur benachbarten Wandung kleiner als 135° sein, damit die neue Wandung an die benachbarte Wandung angepasst werden kann.

Durch das Ziehen einer Kante einer Biegenaht können konische Biegungen erstellt werden.

Beim Ziehen von Seitenkanten mit angrenzenden Biegenähten kann der resultierende Rundungsradius am Radius der Naht gefangen werden. Beim Ziehen die Umschalttaste gedrückt halten, um am inneren oder äußeren Biegeradius (je nachdem, was passend ist) zu fangen.

Die Tastenkombinationen funktionieren für alle Werkzeuge auf beiden Registerkarten. Durch Drücken von P wird z. B. das Werkzeug "Ziehen" aktiviert, unabhängig davon, ob die Registerkarte "Konstruktion" oder "Blech" ausgewählt ist.

Blechteile ziehen

1. Auf der Registerkarte "Blech" im Menü "Bearbeiten" auf Ziehen klicken.

2. Die Einstellungen der Werkzeuge Naht und Freistich im Menü "Ändern" anpassen, falls erforderlich.

   Die Einstellungen dieser Werkzeuge werden beim Ziehen verwendet. Wenn das Werkzeug "Naht" z. B. auf "Scharfkantig" festgelegt ist, wird beim Ziehen eine scharfe Kante erstellt. Die Symbole der Werkzeuge werden geändert und zeigen so die aktuellen Einstellungen an.

3. (Optional) Biegeverhalten im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" ändern:

   Die Optionen für die Biegung steuern, an welchen Positionen Biegeradien relativ zu angrenzenden Wandungen erstellt werden.

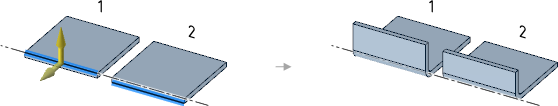

   • Kantenposition verwenden: Beim Ziehen einer Blechkante ist die Position des Biegeradius abhängig von der gewählten Kante und von der Richtung, in die gezogen wird.







     Wenn in die gegenüberliegende Richtung der anderen Kante (1) gezogen wird, wird die ausgewählte Kante zu einer Innenecke.
     Wenn über die andere Kante (2) hinweg gezogen wird, wird die ausgewählte Kante zu einer Außenecke.

   •  Innenseite: Die Länge der inneren OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". der Wandung wird beibehalten, siehe 1 in der vorherigen Abbildung.

   •  Außenseite: Die Länge der äußeren Oberfläche der Wandung wird beibehalten, siehe 2 in der vorherigen Abbildung.

   •  VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird.: Die Größe des Raums, der einer Biegung beim Ziehen zur Verfügung steht.

   • Biegewinkel: Der Winkel zwischen den beiden Wandungen.

   • Biegeradius: Der innere Radius der Biegung.

4. Eine der folgenden Optionen auswählen:

   • Eine Kante, um eine neue Wandung mit der Standardblechstärke zu erstellen.

   • Eine StärkeflächeDie Abschlussfläche einer Blechwandung. Die Stärkefläche ist in der folgenden Abbildung orange hervorgehoben., um eine vorhandene Wandung zu erweitern.

   • Eine WandungsflächeDie Seitenfläche einer Blechwandung. Die beiden senkrechten Wandungsflächen sind in der folgenden Abbildung orange hervorgehoben., um die Wandung in Richtung des Zieh-Pfeils zu verschieben.

   • Eine Stärkekante zum Abrunden oder Anfasen der Kante. An einer Kante, die keine Stärkekante ist, kann kein Umschlag erstellt werden.

5. (Optional) Auf die Werkzeughilfe Ziehrichtung klicken oder die Alt-Taste gedrückt halten und ein Bezugselement auswählen, um die Richtung des Ziehvorgangs festzulegen.

6. (Optional) Auf die Werkzeughilfe Bis zu klicken oder U drücken und eine Fläche, Kante oder einen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. auswählen, bis zu der/dem gezogen werden soll.

7. Auf einen gelben Zieh-Pfeil klicken und in die Richtung des Pfeils ziehen.

Beispiele

Durch Ziehen einer Wandung mit einer angrenzenden Wandung wird ein passender Winkel am Ende der neuen Wandung erstellt.

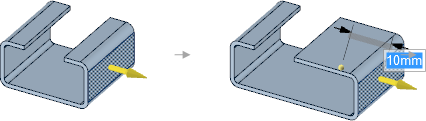

Durch Ziehen einer Seite einer Wandung wird die Wandung verschoben, und die angrenzenden Wandungen werden geändert.

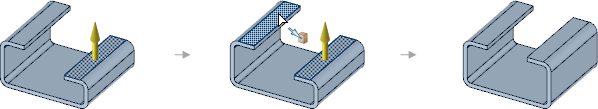

Wandungen mit der Werkzeughilfe Bis zu verschieben.





Eine Wandung bis zu einer abgewinkelten Wandung ziehen. Die Wandung wird mit den Wandungen zusammengeführt, von denen diese ausgeht. Die Erweiterung und die abgewinkelte Wandung werden nicht zusammengeführt; eine kleine Lücke bleibt erhalten.





Entlang eines Profils gezogene Blechwandungen durch Auswählen einer TangentenketteSiehe "KantenketteTangentenkette; eine fortlaufende Abfolge von Kanten, die miteinander verbunden sind. Durch Doppelklicken auf eine Kante in der Kette wird die gesamte Kette ausgewählt.". von Kanten und Ziehen senkrecht zur Kette erstellen (links). Gezogene Blechwandungen können abgewickelt werden (rechts).

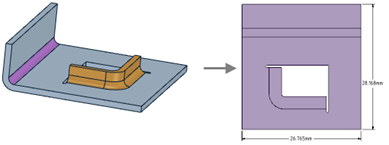

Die Kante eines inneren Konturzugs ziehen, um eine Flanschform zu erstellen. Kantenfreistiche werden automatisch erstellt; das Teil kann abgewickelt werden. (Die Freistiche sind in der Abbildung nicht hervorgehoben, da sie noch nicht als Kantenfreistiche klassifiziert wurden.)

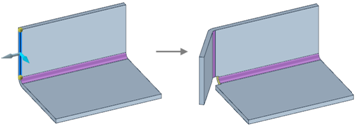

Ziehen einer abgewinkelten Blechwandung. Die benachbarte Wandung wird geändert, sodass die Naht entfällt.

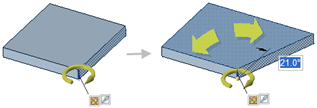

Mit der Werkzeughilfe "DrehenVerschieben auf einem Pfad um eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante sein. Siehe "Subtrahierendes Drehen"." eine abgewinkelte Endfläche erstellen.

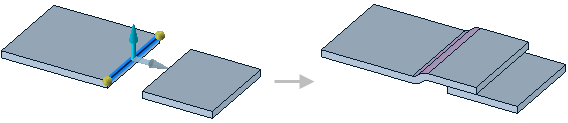

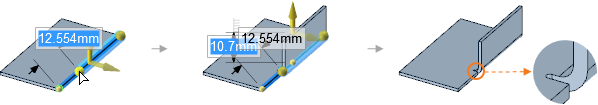

Teilwand ziehen

1. Auf das Werkzeug Ziehen klicken.

2. Die Einstellungen des Werkzeugs Freistich im Menü "Erstellen" ändern, falls erforderlich.

3. Eine Kante der Wandung auswählen.

4. Eine oder beide gelben Kugeln auf die gewünschte Breite ziehen.

   Eine Zahl eingeben, um die Position vom Ende der Kante zu bemaßen.

5. Auf einen gelben Zieh-Pfeil klicken und in die Richtung des Pfeils ziehen.

6. Freistiche werden nach Bedarf erstellt. Die Form und Größe des Freistichs werden über das Werkzeug Kantenfreistich und die festgelegten Blechoptionen bestimmt.

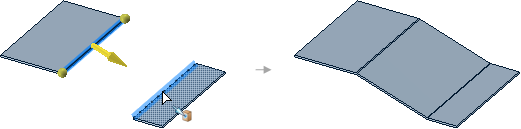

Wand zwischen zwei parallelen Wänden ziehen

1. Auf der Registerkarte "Blech" im Menü "Erstellen" auf  Ziehen klicken.

2. Eine Kante der ersten Wandung auswählen.

3. Auf die Werkzeughilfe Bis zu klicken oder U drücken.

4. Eine Kante der zweiten Wandung auswählen.

   Das Zieh-Werkzeug zeigt die Ziehrichtung an, wenn der Mauszeiger über eine Kante bewegt wird.

   Biegungen werden nach Bedarf automatisch hinzugefügt.





Biegewinkel beim Ziehen steuern

Vor dem Ziehen einen Wert für die Option Biegewinkel eingeben.

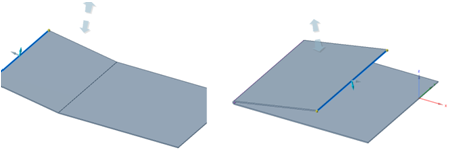

Der Winkel wird vom flachen Blech ausgehend gemessen. Die folgende Abbildung zeigt eine Biegung von 10° (links) und 170° (rechts).

Rundungen oder Fasen erstellen

1. Auf das Werkzeug Ziehen klicken.
2. Eine oder mehrere Stärkekanten auswählen.
3. Im Fensterbereich "Optionen" zum Ziehen auf RundungGerundete Ecke am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". oder FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. klicken.

   Alternativ in der Mini-Toolbar auf Rundung oder Fase klicken.

4. Auf einen gelben Zieh-Pfeil klicken und in die Richtung des Pfeils ziehen.

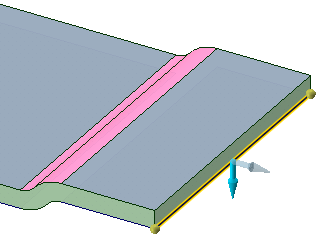

Knick- oder S-Naht erstellen

1. Auf der Registerkarte "Blech" im Menü "Erstellen" auf  Ziehen klicken.

2. Die Kante einer Blechwandung auswählen.

3. Im Fensterbereich "Blechoptionen" eine Biegeoption auswählen.
4. Entlang der Richtung einer Wandung ziehen.

   Die Wandung wird um eine Wandungsstärke geknickt und verläuft dann in der gleichen Richtung (siehe unten). Die gebogenen Flächen werden zu Absetzkanten.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Blechoptionen

Für dieses Werkzeug stehen die folgenden Optionen zur Verfügung:

• Kantenposition verwenden: Beim Ziehen einer Blechkante ist die Position des Biegeradius abhängig von der gewählten Kante und von der Richtung, in die gezogen wird.

  Wenn in die gegenüberliegende Richtung der anderen Kante gezogen wird, wird die ausgewählte Kante zu einer Innenecke.
  Wenn über die andere Kante hinweg gezogen wird, wird die ausgewählte Kante zu einer Außenecke.

•  Innenseite: Die Länge der inneren Oberfläche der Wandung wird beibehalten, siehe 1 in der vorherigen Abbildung.

•  Außenseite: Die Länge der äußeren Oberfläche der Wandung wird beibehalten, siehe 2 in der vorherigen Abbildung.

•  Versatz: Die Größe des Raums, der benötigt wird, um das Blech zu versetzen, sodass Raum zum Ziehen vorhanden ist.

•  BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. ab ausgewählter Kante: Verwendet die ausgewählte Kante zum automatischen Berechnen des Bezugs für die Bemaßung auf der Basis der nachfolgenden Ziehrichtung.

•  Bemaßung ab Innenkante: Verwendet die Innenkante als Bezug für die Bemaßung unabhängig von der Ziehrichtung.

•  Bemaßung ab Außenkante: Verwendet die Außenkante als Bezug für die Bemaßung unabhängig von der Ziehrichtung.

• Biegewinkel: Der Winkel zwischen den beiden Wandungen.

• Biegeradius: Der innere Radius der Biegung.

Optionen zum Ziehen

• Hinzufügen: Nur beim Ziehen MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. hinzufügen. Beim Ziehen in eine abziehende Richtung ergibt sich keine Änderung. Diese Funktion kann mit anderen Ziehvorgängen kombiniert werden.

• Ausschneiden: Nur beim Ziehen Material entfernen. Beim Ziehen in eine hinzufügende Richtung ergibt sich keine Änderung. Diese Funktion kann mit anderen Ziehvorgängen kombiniert werden.

• Kein Zusammenführen: Führt Ziehvorgänge ohne Zusammenführen mit anderen Objekten aus, selbst wenn das gezogene Objekt ein vorhandenes Objekt schneidet.

• VerrundungAbgerundete Ecke am Schnittpunkt von zwei Linien oder Kanten; konkave Schnittlinie zweier Oberflächen. Als Verrundung werden innenliegende Ecken bezeichnet; äußere Ecken werden als Rundung bezeichnet. Verrundungen können mit dem Werkzeug "Verrundete Ecke erstellen" oder durch Auswählen der Option "Verrundung" (Rundung mit konstantem Radius) aus den Ziehoptionen gezeichnet werden. Siehe "Rundung".: Beim Ziehen eine verrundete Ecke (Verrundung) an einer Stärkekante erstellen.

• Fase: Beim Ziehen eine Fase an einer Stärkekante erstellen.
