Erstellen und Bearbeiten von Blechteilen

Mit den Werkzeugen auf der Registerkarte "Blech" eine neue Blechkonstruktion erstellen. Siehe Umwandeln einer Konstruktion in Blech, wenn das Teil bereits modelliert wurde.

Neue Blechkonstruktion erstellen

1. Auf die Registerkarte Blech klicken.

2. Aus dem Menü "Skizzieren" ein Werkzeug auswählen.

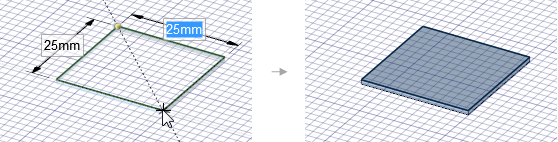

3. Die erste Wandung des Blechteils skizzieren:





   Während des Skizzierens wird eine Vorschau der Wandungsstärke angezeigt.

   Unter Skizzieren von Blechteilen sind detaillierte Informationen und Anweisungen verfügbar.



4. Auf der Registerkarte "Blech" auf  ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. klicken.

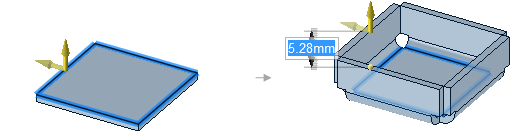

5. Mindestens eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auswählen und die Seitenwandungen des Teils ziehen:



   Verbindungen, Eckenfreistiche sowie Biegungen werden bei Bedarf automatisch erstellt.

   Unter Ziehen von Blechteilen sind detaillierte Informationen und Anweisungen verfügbar.

Objekte in einer Blechkonstruktion hervorheben

Im Menü "Hervorheben" auf der Registerkarte "Blech" Optionen auswählen.

Das Hervorheben kann für Nähte, Freistiche, Ecken und andere Blechobjekte aktiviert und deaktiviert werden. In den Blechoptionen von SpaceClaim können die Farben zum Hervorheben nach Wunsch angepasst werden.
