Anpassen einer Fläche

Mit "FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". anpassen" kann jede Fläche oder OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". bearbeitet werden, um die Oberflächenform zu ändern. Dieses Werkzeug steht im 3D-ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. und in Zeichnungen zur Verfügung.

Der Grad (oder die Komplexität) einer einfachen Fläche wird automatisch erhöht, wenn diese mit dem Werkzeug "Flächen anpassen" bearbeitet wird. Dieses Werkzeug ermöglicht eine gleichmäßige und nahtlose Bearbeitung, so dass Kurven beim Hinzufügen geglättet werden.

Beim Ändern von Oberflächen mithilfe der Kontrollpunkte werden die Oberflächen auf Selbstschneidungen überprüft. Wenn eine Änderung eine sich selbst schneidende Oberfläche verursacht, wird eine Fehlermeldung angezeigt.

Wenn im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Auswahl" eine Auswahl gespeichert wird, die Kontrollpunkte enthält, wird beim Laden dieser Auswahl automatisch die Registerkarte "Flächenbearbeitung" geöffnet.

Fläche anpassen

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf Fläche anpassen klicken.

   Auf der Menüleiste wird die Registerkarte "Flächenbearbeitung" angezeigt.

2. Eine Bearbeitungsmethode auswählen:

   • Kontrollpunkte, um die Kontrollpunkte für die Fläche oder Oberfläche verfügbar zu machen, damit sie verschoben werden können.

   • Kontrollkurven, um die Kontrollkurven für die Fläche oder Oberfläche verfügbar zu machen, damit sie verschoben werden können.

   • Füll- und Verbindungskurven, um Flächen oder Oberflächen zu bearbeiten, die als Füll- und VerbindungsflächeGleichmäßiger und tangential angeordneter Übergang zwischen Flächen oder Kanten; erstellt mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt.". neu erstellt werden können.

   • SweepZiehen einer Oberfläche oder einer Fläche entlang einer Linie oder Kante mithilfe des Werkzeugs "Ziehen". Es können Flächen und Kanten gezogen werden, und der Ziehpfad kann aus geraden und gekrümmten Linien und Kanten bestehen. Das Ziehen entlang einer Freiformkurve ist ein Ziehvorgang zum Erstellen einer geglätteten, geschwungenen Form. Siehe "Ziehpfad".-Kurven, um Flächen oder Oberflächen zu bearbeiten, die durch Ziehen erstellt wurden.

3. Einen Kontrollpunkt oder eine Kontrollkurve auf der Fläche auswählen.

   Strg drücken oder eine Box zeichnen, um mehrere Punkte oder Kurven auszuwählen.

4. (Optional) Mit den Optionen im Menü "Auswählen" kann die Auswahl erweitert oder reduziert werden:

   Im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. wird die U-Richtung mit blauen Linien und die V-Richtung mit roten Linien angegeben.

   • Auf oder klicken, um die Auswahl zu erweitern, sodass sie alle Punkte in U-Richtung (blau) oder V-Richtung (rot) enthält.

   • Auf oder klicken, um die Auswahl zu erweitern, sodass sie den nächsten PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. in U-Richtung (blau) oder V-Richtung (rot) enthält.

   • Auf oder klicken, um die Auswahl um einen Punkt in U-Richtung (blau) oder V-Richtung (rot) zu reduzieren.

5. Ein Werkzeug auswählen, um die Fläche oder Oberfläche zu bearbeiten:

   • Kontrollkurve hinzufügen

   • Verschieben

   • Skalieren

   • Oder ein beliebiges anderes Werkzeug auf der Registerkarte "Konstruktion".

6. (Optional) Anzeigeoptionen für "Fläche anpassen" auswählen.

7. Auf Oberflächenwerkzeuge schließen klicken, um die Registerkarte zu schließen und die Bearbeitungssitzung zu beenden.

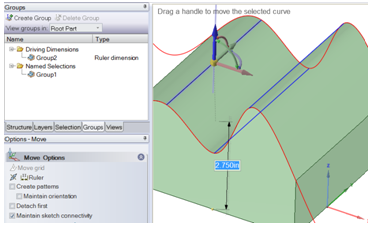

Kontrollkurve durch Erstellen einer Gruppe modifizieren

Durch Erstellen einer Gruppe kann die Kontrollkurve modifiziert werden. Die erstellte Gruppe weist eine LinearbemaßungOption, mit der beim Ziehen oder VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. genaue BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". eingegeben werden. Bemaßungen sind linear beim Verschieben und Ziehen; beim RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". gedreht werden. werden sie als Winkel angegeben. auf, die bearbeitet werden kann, um die KurveIn 3D eine beliebige Linie im Raum. zu modifizieren.
