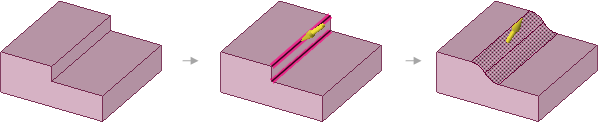

Arrondir les coins intérieurs et supérieurs de deux surfaces.

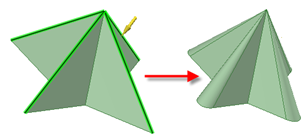

Tirer les arêtes sur la géométrie qui détermine automatiquement que les arrondis seront à rayon variable.

Lors de la création d'arrondis entre des surfaces, la direction de l'extension dépend de l'ordre de sélection des arêtes. Dans l'exemple ci-dessus, les arrondis sont étendus vers la gauche car l'arête supérieure a été sélectionnée en premier.

Arrondir l'arête créée par deux arrondis avec une arête non tangente.

Tirer les arrondis dans une chaîne tangente. Le fait de tirer la chaîne tangente sélectionnée ne change pas l'arrondi visualisé en bleu.

Le fait d'ajouter et de modifier une arête arrondie sur une pièce en forme de coque ou décalée modifie les faces intérieures.

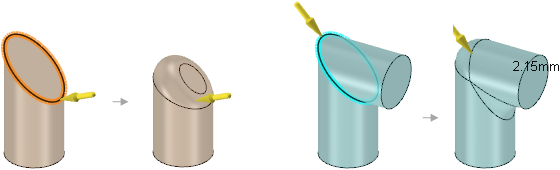

Arrondir les arêtes elliptiques.



Créer un arrondi complet en sélectionnant trois faces

1. Cliquez sur l'outil Tirer.

2. Cochez l'option Modifier en tant qu'arrondi à rayon variable.

• Cliquez sur la flèche Tirer à une extrémité de la face arrondie et glissez vers ou dans la direction opposée de la face pour ajuster le rayon selon l'arête de l'arrondi.

• Cliquez sur la flèche Tirer en pointant vers le centre de la face et faites-la glisser le long de la face (ou entrez une longueur ou un pourcentage) pour définir un autre point d'ajustement du rayon de l'arrondi.

• Maintenez la touche Ctrl enfoncée tout en faisant glisser pour copier un point de contrôle.

• Appuyez sur Tab pour passer d'une cote à l'autre et les modifier en tapant un nombre.

• Deux arrondis se recoupant suivant une arête commune peuvent être rendus variables ensemble en sélectionnant l'arête partagée pour définir la modification. Les deux arrondis deviennent variables à ce point. Ils peuvent être rendus indépendamment variables en sélectionnant l'arête d'extrémité qui n'est pas partagée par les arrondis.

Dans l'outil Tirer, lorsque vous sélectionnez une arête d'un arrondi à rayon constant, l'option Lisse est activée si la géométrie le permet. Une fois cette option activée, la transition entre le rayon à chaque extrémité de l'arrondi présente une variation lisse plutôt que linéaire. Une fois définie, l'option Lisse reste active pour les arrondis suivants jusqu'à ce que vous la modifiiez.



L'image ci-dessous affiche un arrondi à rayon variable Lisse. D'autres exemples de modification sont affichés ci-dessous.







Exemples

Edition d'un arrondi à rayon variable





Les poignées de rayon d'arrondi variable comportent une poignée faire glisser (bille). La poignée de rayon centrale ne peut pas être glissée ; toutes les valeurs des rayons sont ajustées en une seule fois.

Cliquez sur la bille et faire glisser pour ajouter et placer une nouvelle poignée de rayon.

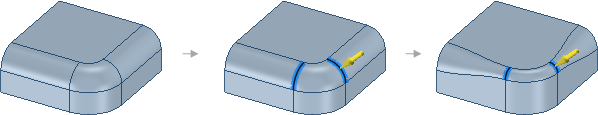

Définir un autre point pour ajuster le rayon d'un arrondi variable





Sélectionner plusieurs arêtes pour créer un arrondi variable à travers ces arêtes

Pour supprimer une arête arrondie à l'aide de l'outil Tirer

Cette méthode supprime totalement l'arête arrondie.

1. Cliquez sur l'outil Tirer.

2. Sélectionnez l'arête arrondie.

3. Sélectionnez l'option Arrondir dans le volet Options ou dans la mini barre d'outils.

   L'arrondi est supprimé.

Pour supprimer une arête arrondie à l'aide de l'outil Combler

Cette méthode supprime l'arête arrondie et crée un groupe d'arrondis dans le volet GroupesEnsembles d'objets qui apparaissent dans l'onglet Groupes. Vous créez un groupe à partir de tout ensemble d'objets sélectionnés. Les informations relatives à la sélection, à l'opération Alt+sélection, au déplacement de l'ancre, de l'axe et aux cotes graduées sont toutes stockées avec le groupe.. Vous pouvez cliquer avec le bouton droit sur le groupe et sélectionner Rattacher un arrondi pour restaurer l'arête arrondie.

1. Cliquez sur l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. dans le groupe Edition de l'onglet Conception.

2. Sélectionnez l'arête arrondie.

3. Cliquez sur le guide d'outil Terminer.

   L'arrondi est supprimé et un groupe d'arrondis est créé.
