ｺｰﾅｰﾌｨﾚｯﾄの作成

[ｺｰﾅｰﾄﾘﾑ] ﾂｰﾙを使用して、 交差ソリッドおよび面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。の分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。に使用するツールしている 2 つの線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。または円弧半径が一定の曲線。すなわち円の一部。「スイープ円弧」、「3 点円弧」、「正接交差することなく 1 点のみでカーブ (円弧または円) に接する線。正接点で半径に垂直です。カーブに正接する線のスケッチや、線またはカーブに正接する円弧をスケッチできます。円弧」を参照してください。をﾄﾘﾑまたは結合して、各線または円弧の終点を正接円弧[正接円弧] ツールを使用してスケッチできる円弧。始点として線またはカーブ上の点を使用します。で結びます。このツールは、ブレンドにより作成した線など、同一平面プレーン内に存在する面。上の 3D 線に使用することも可能です。

コーナーフィレット「フィレット」を参照してください。 (別名フィレット) を作成する前にスケッチグリッドをワークプレースに表示しておきます。

2 本の線をコーナーフィレットで結ぶには

1. [デザイン] タブの [スケッチ] リボングループで [コーナーフィレット] をクリックします。

2. 線または円弧を選択します。

   必要に応じて、選択した最初の直線または円弧が拡張されます。

3. マウスカーソルをもう一方の線へ移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。させると、作成されるラウンドをプレビューできます。

   マウスカーソルをソリッドの断面断面のエッジと頂点線を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。エッジの上に移動させても、影響はありません。この機能はスケッチされた線にのみ適用されます。マウスカーソルを移動させると、円弧の半径をプレビューできます。半径を入力して、寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。を作成します。

4. 交差している線を選択してトリム線やエッジの交差によって、境界がある線分を削除します。するか、交差していない線を選択して線を結び付けます。

   交差している線をクリックした場所で正接円弧の半径を決定するか、直径を入力してラウンド (または面取り[プル] ツールで作成された 2 つのエッジ間の傾斜したコーナー。傾斜部分の角度は同じです。ベベルとも呼ばれます。) の寸法を作成できます。

   線が交差している場合は、残しておきたい線の部分をクリックしてください。線が交差していない場合は、線上の任意な位置をクリックして最初の線を延長エッジに沿って面をプルすること。エッジが延長され押出面の境界となり、エッジで定義された新規断面を作成します。し、コーナーフィレットを作成してください。円はトリムされません。

コーナーで出会う直線の場合、頂点を選択してドラッグできます。

先にツールを呼び出して選択することもできます。

Ctrl キーを使用しながら複数のコーナーフィレットを作成するには

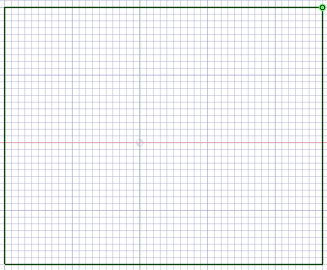

1. いくつか頂点があるカーブを描きます(例:長方形)
2. [コーナーフィレットを作る]ツールを入力します。

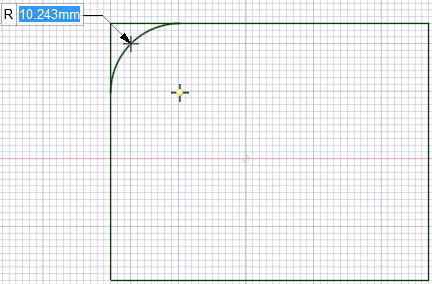

3. 頂点をクリックし、円をプレビューするためにドラッグします。



4. [Ctrl] ｷｰを押し続けます
   • ﾌﾟﾚﾋﾞｭｰが消えます

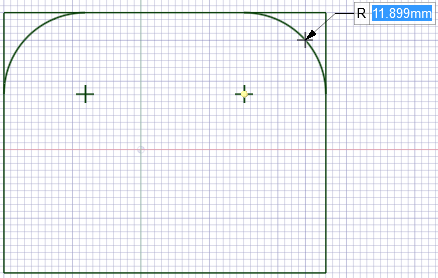

5. Ctrl キーを押しながら、両方の円をプレビューするために他の角の頂点をドラッグします。



6. Ctrl キーを押し続けます
   • プレビューが消えます
7. 残りのコーナーに同じ動作を繰り返します。

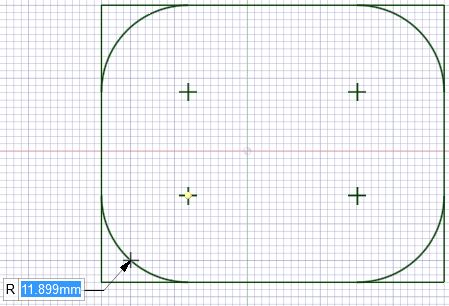

8. 最後のコーナーで (Ctrlキーがないことという意味です)、同時にプレビューするためにすべての円が見えます。
9. 円を設置するにはクリックし、または半径の値を入力してください



コーナーフィレットを編集するには

[選択] ツールでコーナーフィレットをドラッグし、半径を変更します。正接は保持されます。

ｵﾌﾟｼｮﾝ

[コーナーフィレット] ツールには、次のオプションがあります。

例

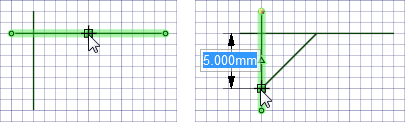

[面取りモード] オプションを使用して、コーナーフィレットを作成

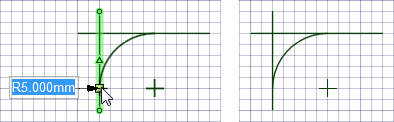

[トリミングの無効化] オプションを使用して、コーナーフィレットを作成

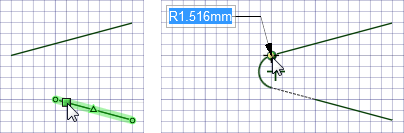

選択した最初の直線が拡張される位置に、コーナーフィレットを作成

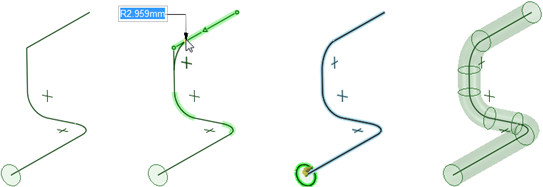

3D 直線でコーナーフィレットを作成し、次にスイープしてパイプを作成
