SpaceClaim オンラインヘルプ

ﾌﾟﾛﾊﾟﾃｨ

[プロパティ] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。は、ストラクチャーツリーと [オプション] パネルの下の SpaceClaim インターフェースの左側にあります。完成したコンポーネント、サーフェス、またはソリッドを [デザイン] ウィンドウでトリプルクリックして選択する、またはストラクチャーツリーで選択すると、[プロパティ] パネルにプロパティが表示されます。[プロパティ] パネルでは、たとえば、選択した面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。またはボディの色を設定する [色] プロパティなど、さまざまなプロパティ値を変更できます。他のプロパティ値も変更できます。

コンポーネント、サーフェス、ソリッドに加えて、スケッチされたオブジェクト、挿入されたイメージ、パターン、シートメタルのプロパティ値を変更できます。上記のオブジェクトのプロパティ設定は、それぞれのトピックで詳細に説明しています。

[プロパティ] パネルを、オブジェクトのプロパティと [ストラクチャー] パネルを同時に表示できるように設定すると便利です。

オブジェクトのプロパティを変更するには

1. ストラクチャーツリーでオブジェクトを選択するか、[デザイン] ウィンドウでオブジェクトを右クリックし、[プロパティ] を選択します。

2. プロパティ値を編集します。

解析プロパティを変更するには

1. ストラクチャーツリーのトップレベルアセンブリコンポーネントをクリックします
2. [プロパティ] パネルで [解析] プロパティを展開し、[共有トポロジー] プロパティを表示します
3. プロパティ入力パネルをクリックします
4. ドロップダウンメニューを開き、
   • [なし] (ディフォルト)
   • [マージ]
   • [共有]
   を選択します。

詳細については、「ANSYS における共有トポロジー」を参照してください。

ドキュメントのプロパティを変更するには

1. ストラクチャーツリーで、トップレベルのデザインまたはコンポーネントを選択します。

   Ctrl キーを押しながら選択すれば、複数のコンポーネントを選択できます。

2. [プロパティ] パネルで [ドキュメント] プロパティを展開し、以下の情報を表示します

   • 表示名: ファイル名と異なる名前にしたい場合。

   • ドキュメントパス面またはエッジをスイープする、直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、曲線またはエッジ。: ディスク上のファイルまでのパス。

   • ロック: モデルが変更されないようにするには [True] に設定します。

   • ファイル名を使用: ストラクチャーツリーのトップレベルのデザインコンポーネント「コンポーネント」を参照してください。をファイル名で表示したい場合には [True] に設定します。表示名を使用する場合には [False] に設定します。

3. 作成者、説明、タイトル、バージョンを [プロパティ] パネルの [ファイル] セクションに入力します。

   これらのプロパティは、BOM テーブルに含めることができます。

カスタムドキュメントプロパティを作成するには

1. ストラクチャーツリーで、トップレベルのデザインまたはコンポーネントを選択します。複数のコンポーネントを選択できます。

2. カスタムプロパティを作成するには、[プロパティ] パネル内で右クリックし、[ドキュメントプロパティの追加] を選択します。

3. 値を表示するには、プロパティを展開します。

4. プロパティの名前を入力し、タイプ (日付、ブール値、数値、または文字列) を選択して値を入力します。

   [プロパティ] パネルでプロパティを右クリックし、［ドキュメントプロパティの削除] を選択してカスタムプロパティを削除します。

カスタムコンポーネントプロパティを作成するには

1. ストラクチャーツリーでコンポーネントを選択します。

2. カスタムプロパティを作成するには、[プロパティ] パネル内で右クリックし、[コンポーネントプロパティの追加] を選択します。

3. 値を表示するには、プロパティを展開します。

4. プロパティの名前を入力し、タイプ (日付、ブール値、数値、または文字列) を選択して値を入力します。

   カスタムコンポーネントプロパティは、BOM と注記デザイン、図面シート、3D マークアップに配置されるアノテーション。注記は入力したテキストまたは記号を含み、引出線によりジオメトリに接続できます。フィールドで使用できます。[プロパティ] パネルでプロパティを右クリックし、［コンポーネントプロパティの削除] を選択してカスタムプロパティを削除します。

ﾏﾃﾘｱﾙ特性

シートメタルパーツで使用する材料オブジェクトに割り当てられるプロパティで、密度と伸張強度などの素材名と属性で構成されます。のゲージを設定できます。ゲージを設定すると、シートメタルパーツの厚さをより細かいレベルで制御できます。ゲージとは、メタルの厚さを数値で表したものです。数値が小さいほど、メタルが薄いことを意味します。ゲージドロップダウンを表示するには、シートメタルデザインまたはデザインのコンポーネントを材料に割り当てる必要があります。「不明な材料」オプションが割り当てられたデザインまたはコンポーネントでは、ゲージを選択することはできません。

材料を割り当てるには、ストラクチャーツリーのトップレベルでデザインを選択するか、材料を割り当てるコンポーネントを選択して、[プロパティ] パネルの [材料] グループにある [材料名] ドロップダウンをクリックします。[ﾌﾟﾛﾊﾟﾃｨ] ﾊﾟﾈﾙ選択したオブジェクトに関する編集可能な詳細設定が表示される、ユーザーインターフェースの領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。。このパネルは、最初は画面左下に表示されますが、移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパスで移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。が可能です。の [厚さ] ｸﾞﾙｰﾌﾟ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動、軸、定規寸法プルまたは移動をするときに正確な寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。を入力するオプション。寸法は、通常は移動またはプルをするときは直線で、回転するときは角度です。などの情報は、グループととも全て維持されます。から、[ｴｰｼﾞ] ﾄﾞﾛｯﾌﾟﾀﾞｳﾝをｸﾘｯｸして、ｹﾞｰｼﾞを選択します。

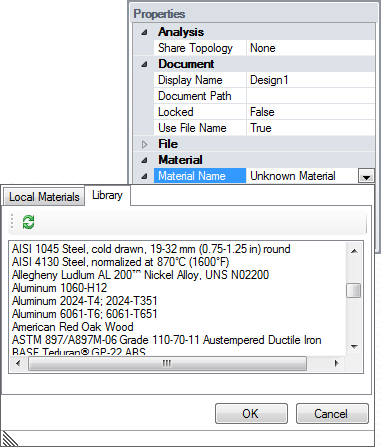

コンポーネントの材料プロパティを、次のいくつかの方法で指定できます。

材料ライブラリから材料を選択します。

1. ストラクチャーツリーでコンポーネントを選択します。

2. [プロパティ] パネルで [材料] プロパティを展開します。

3. [材料名] フィールドの をクリックして、材料ライブラリを表示します。

4. [ライブラリ] タブを選択します。

5. 材料を選択して [OK] をクリックします。

   [プロパティ] パネルに材料とそのプロパティが表示され、編集できます。材料は [ローカル材料] タブにも表示され、SCDOC ファイルで保存されます。材料は、SpaceClaim オプション の [リソース] からダウンロードできます。



ローカルライブラリから材料を選択する

1. ストラクチャーツリーでコンポーネントを選択します。

2. [プロパティ] パネルで [材料] プロパティを展開します。

3. [材料名] フィールドの をクリックして、材料ライブラリを表示します。

4. [ローカル材料] タブを選択します。

5. 材料を選択して [OK] をクリックします。

   [プロパティ] パネルに材料とそのプロパティが表示され、編集できます。また、材料は SCDOC ファイルで保存されます。

   ローカルライブラリにある材料は、名前変更、コピー、削除できます。新しい材料を作成することもできます。



材料を作成する

1. ストラクチャーツリーでコンポーネントを選択します。

2. [プロパティ] パネルで [材料] プロパティを展開します。

3. [材料名] フィールドの をクリックして、材料ライブラリを表示します。

4. [新規作成] ボタンをクリックして、新しい材料を作成します。

5. 材料の名前を入力します。

6. [OK] をクリックします。

7. [密度] プロパティで部品の密度を入力します。

   部品の密度をデザインの他の場所で指定した場合、または同じ SpaceClaim セッション内で指定した場合、SpaceClaim では [密度] プロパティの値が表示されます。

8. (オプション) その他の材料のプロパティを展開して、値と単位を入力します。

   材料とプロパティが [ローカル材料] タブに表示され、SCDOC ファイルで保存されます。

コンポーネントから材料を削除するには、ローカルライブラリから [不明な材料] を選択します。

材料プロパティの [密度] の値のみ変更できます。その他の全ての値は、選択した材料によって決定されます。

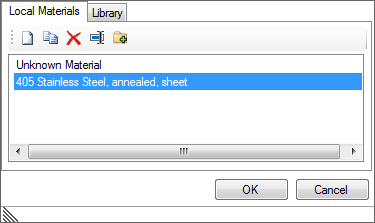

[ローカルの材料] タブで、以下を行うこともできます。

• 材料を選択して [コピー] ボタンをクリックします。新しい材料が元の名前に「Copy 1」を付け加えた名前で作成されます。
• 選択された材料を削除します。
• 選択された材料の名前を変更します。
• 材料を選択して [ライブラリに追加] ボタンをクリックし、ライブラリに材料を追加します。

ラウンドと面取りの認識

SpaceClaim で作成したラウンドと面取り[プル] ツールで作成された 2 つのエッジ間の傾斜したコーナー。傾斜部分の角度は同じです。ベベルとも呼ばれます。は自動的に認識されますが、インポートしたモデルでは認識されない場合があります。

1. ラウンド面または面取り面を選択します。

2. [ラウンド] プロパティまたは [面取り] プロパティを [True] に変更します。

図面シートプロパティ

[プロパティ] パネルで、図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。シートビューのプロパティと、アノテーション、BOM、テーブル、ねじなどの図面シートのその他のアスペクトを変更できます。
