Bis zu R27 (2017 1.0)

3D – Teile, Baugruppen

.sat, .sab, .asat, .asab

• Wenn eine SAT-Datei in einer X_T-Datei gespeichert wird, werden fehlerhafte Kanten in der Konstruktion korrigiert.

• Beim Importieren von ACIS-Dateien wird jetzt der Instanzname "Teil n (Körper m)" importiert, jedoch nur, wenn der Körpername nicht mit dem Teilenamen übereinstimmt. Der Komponentenname und der Körpername werden durch ein Zeichen getrennt, das in den Optionen für ACIS-Dateien definiert werden kann. Wenn das Standardzeichen beispielsweise ein PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. ist, lautet der importierte Name Komponente.Körper. Wenn in einer Komponente ein Körper mit dem Namen Rad vorhanden ist, lautet daher der Name der in SC importierten Komponente Rad. Eine Instanz ist eine Kopie eines Körpers (ein kopierter oder Musterkörper).

• ACIS-Körper können mit der Option für RealDWG importiert werden, Skizzenkurven und Text können als 2D in Konstruktionen importiert werden.

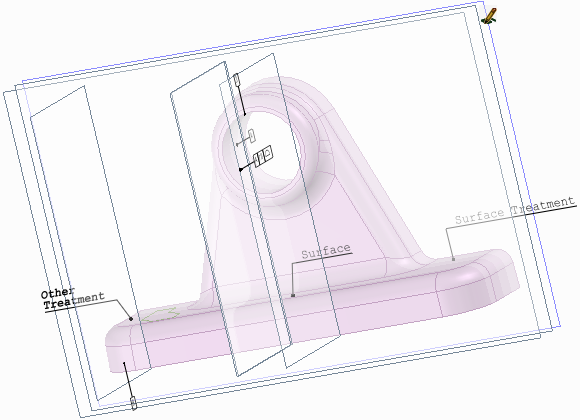

• PMIFertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist. der Teil- und Baugruppenebene können von ACIS importiert werden.

Facetten, 3D – Teile, Baugruppen, Geometrie (PRC B-Rep)

.pdf

• Es werden 32-Bit- und 64-Bit-Plattformen unterstützt.
• Für 3D-PDFs werden Farbinformationen importiert.
• B-REP-Import und -Export werden unterstützt.
• Beim Exportieren wird standardmäßig "B-Rep" verwendet.
• Der Import von PMI als grafische Objekte – nicht semantisch – wird unterstützt.
  • Hinweise
  • BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung".
  • FormtoleranzenBeschriftungssymbole zur Bemaßung von Formen in technischen Zeichnungen; Verwendung gemäß ASMENormen der American Society of Mechanical Engineers (Amerikanische Vereinigung der Maschinenbauingenieure) für technische Zeichnungen. Das Format der Beschriftungen kann an die ASME-Normen angepasst werden. Siehe "ISO", "JIS", ISO und anderen Normen.
  • Oberflächenbeschaffenheiten
  • Symbole für Bezugsgrößen
  • Bezugsgrößenziele
• Für den B-REP-Import und -Export wird Adobe Acrobat nicht benötigt; unterstützt werden 32-Bit- und 64-Bit-Plattformen; Adobe Acrobat X Pro wird nicht unterstützt
• 3D PDF mittels neutraler PRC-Datei zusammen mit Semantic PMI (wenn PMI-Daten vorhanden sind)
• Kurven werden aus Facettendaten importiert.



V1.0 (Facets)

3D – Teile, Baugruppen

.amf

• Beim Import werden auch komprimierte AMF-Dateien unterstützt.

• Sie können einen AMF-Import mit der Schaltfläche "Stopp" beenden, wenn die Bildverarbeitung zu lange dauert.

• Körpernamen und -farben werden unterstützt.

3D – Teile, Baugruppen

.def

R12 bis 14, 2000, 2004, 2007, 2010, 2013, 2016

Modell- und Layoutraumelemente, einschließlich VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. (Format ACIS V7)

umfasst Polyface-Netze

.dwg, .dxf

• AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden., das Austauschformat ist DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden., und das Veröffentlichungsformat für CAD-Daten ist DWF.-Zeichnungen können als Layouts eingefügt werden.

• Wenn eine AutoCAD-Datei importiert wird und die erwartete Form nicht angezeigt wird, die Importoptionen ändern. Siehe Optionen für Dateiimport und -export.

• Wenn eine Konstruktion mit einem schattierten Grafikstil als DWG-Datei gespeichert wird, wird dieser in den Stil "Verdeckte Kante" konvertiert.

• Wenn eine Blechkonstruktion als DXF-Datei gespeichert wird, werden Hinweise und Biegelinien auf demselben Layer gespeichert, und die Gesamtbemaßungen der abgewickelten Teile werden entfernt.

• Linienstärken können nach AutoCAD (DXF oder DWG) exportiert werden. Schraffurlinien auf Zeichenblättern werden als eigenständige Linien exportiert.

• Polyface-Netze können als 3D-Volumenkörper aus AutoCAD-Dateien importiert werden. Optionen für Dateiimport und -export enthält eine Liste von Importoptionen für Polyface-Netze.

• importiert Proxy-Elemente in DFX- und DWG-Dateien von AutoCAD, wenn die Option "TeighaDWG" ausgewählt wird.

• Wenn eine AutoCAD-Datei nicht geöffnet wird, die DWG-Option in "RealDWG" ändern. Manche AutoCAD-Dateien enthalten eingebettete ACIS-Modelle. Diese sind jedoch möglicherweise keine ACIS-Standardmodelle. Die RealDWG-Bibliotheken enthalten eine API zum Speichern dieser ACIS-Modellvarianten im letzten gemeinsamen Format ACIS v7. Die TeighaDWG-Bibliotheken enthalten die API nicht.

• ACIS-Körper können mit der Option für RealDWG importiert werden, Polyface-Netze werden als Lightweight-Baugruppen (schreibgeschützt) importiert, Skizze.

• Als 2D-Snapshot exportieren
• Layouträume werden in separate Fenster importiert.
• Leere Layouträume werden beim Importieren ignoriert.
• Layouträume werden nur für Teigha unterstützt, NICHT für RealDWG.

SPB (BRD, MCM, SIP)

Teile und Baugruppen

• Cadence Übersetzer benötigen eine lokal verfügbare Installation von Cadence SPB

Versionen V4 4.1.9 bis 4.2.4

Teile, Baugruppen

.model, .CATPart, .CATProduct, .cgr, .exp

• CATIA-Dateien (CGR) können geöffnet werden, sie werden jedoch als Lightweight-KomponentenSiehe "Lightweight-BaugruppeRein grafische Darstellung einer Konstruktion. Wenn eine externe Datei in eine Konstruktion eingefügt wird, ist es mit der Option zum Aktivieren der Lightweight-Baugruppen möglich, ausschließlich die grafischen Informationen der Komponente zu laden. Dies verbessert die Leistung für große und komplexe Baugruppen, wodurch sie schneller dargestellt werden können. Wenn mit der Arbeit mit der Komponente begonnen werden kann, können die geometrischen Informationen geladen werden." dargestellt, die nicht geladen werden können. Importierte CGR-Dateien können als Dokumente gespeichert werden, die später geöffnet werden können. Der Inhalt dieser Dokumente bleibt jedoch Lightweight-Inhalt. Er wird im Grafikfenster angezeigt, das Modell kann jedoch nicht geändert werden.

• Teile-EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. PMI

• CATIA-Dateien mit Fertigungsdaten (Product Manufacturing Information, PMI) können geöffnet oder eingefügt werden. "Sichtbarkeit" ist deaktiviert. Wenn ein Layer nicht vorhanden ist, wird es automatisch erstellt.

• Enthält Fertigungsdaten für ein Produkt (Product Manufacturing Information, PMI) in den importierten Beschriftungsebenen.

• Das Importieren und Exportieren von freien Punkten wird unterstützt.
• CGR importiert Facetten als Netzobjekte. SpaceClaim empfiehlt, Netze auf einem 64-Bit-Betriebssystem zu bearbeiten.
• Benannte Auswahlen der Flächen werden beim Importieren von geometrischen Sätzen erstellt.
• Veröffentlichungs-Sätze werden als benannte Auswahl importiert.

Versionen V5 R8 bis R25, V5-6R2016

Teile, Baugruppen

.model, .CATPart, .CATProduct, .cgr, .exp

• CATIA-Dateien (CGR) können geöffnet werden, sie werden jedoch als Lightweight-Komponenten dargestellt, die nicht geladen werden können. Importierte CGR-Dateien können als Dokumente gespeichert werden, die später geöffnet werden können. Der Inhalt dieser Dokumente bleibt jedoch Lightweight-Inhalt. Er wird im Grafikfenster angezeigt, das Modell kann jedoch nicht geändert werden.

• Teile-Ebene PMI

• CATIA-Dateien mit Fertigungsdaten (Product Manufacturing Information, PMI) können geöffnet oder eingefügt werden. "Sichtbarkeit" ist deaktiviert. Wenn ein Layer nicht vorhanden ist, wird es automatisch erstellt.

• Beim Exportieren von CATIA V5-Dateien kann die Option "Daten für Freiformfläche vereinfachen" deaktiviert werden. Beim Importieren oder Exportieren von CATIA-Dateien werden die XYZ-Positionen von Punktobjekten korrekt skaliert.

• Enthält Fertigungsdaten für ein Produkt (Product Manufacturing Information, PMI) in den importierten Beschriftungsebenen.

• Das Importieren und Exportieren von freien Punkten wird unterstützt.
• CGR importiert Facetten als Netzobjekte. SpaceClaim empfiehlt, Netze auf einem 64-Bit-Betriebssystem zu bearbeiten.
• Benannte Auswahlen der Flächen werden beim Importieren von geometrischen Sätzen erstellt.
• Veröffentlichungs-Sätze werden als benannte Auswahl importiert.

R2010x - R2016x

Teile, Baugruppen

.3DXML

• CATIA-Dateien (CGR) können geöffnet werden, sie werden jedoch als Lightweight-Komponenten dargestellt, die nicht geladen werden können. Importierte CGR-Dateien können als Dokumente gespeichert werden, die später geöffnet werden können. Der Inhalt dieser Dokumente bleibt jedoch Lightweight-Inhalt. Er wird im Grafikfenster angezeigt, das Modell kann jedoch nicht geändert werden.

• CATIA-Dateien mit Fertigungsdaten (Product Manufacturing Information, PMI) können geöffnet oder eingefügt werden. "Sichtbarkeit" ist deaktiviert. Wenn ein Layer nicht vorhanden ist, wird es automatisch erstellt.

• Enthält Fertigungsdaten für ein Produkt (Product Manufacturing Information, PMI) in den importierten Beschriftungsebenen.

• Teile-Ebene PMI
• CATIA V6-Präzisionsteil- und -Produktdaten müssen als V5CATPart und CATProduct exportiert werden, damit sie in SpaceClaim eingelesen werden können.
• Das Importieren und Exportieren von freien Punkten wird unterstützt.
• Benannte Auswahlen der Flächen werden beim Importieren von geometrischen Sätzen erstellt.
• Veröffentlichungs-Sätze werden als benannte Auswahl importiert.
• Für 3DXML, SCDM stehen die optionalen Module JT Open, 3D PDF und CATIA V5/V6 zur Verfügung.

(nur ANSYS SCDM) V18.1 und V19, Creo 3.0

• Creo Elements/CoCreate Software muss lokal installiert sein
• Der Import von Koordinatensystemen auf Teileebenen erfolgt nur dann, wenn Verborgene Komponenten und Formen importieren in den allgemeinen Dateioptionen aktiviert ist SpaceClaim und Koordinatensysteme ebenso aktiviert ist.

Teile, Baugruppen

.agdb

(nur ANSYS SCDM) bis 16

• Baugruppen werden verflacht
• Design Modeler Software muss lokal installiert sein

IDF 3.0 und IDF 4.0

IDF- und PADS-Dateien öffnen

.idf, .emn, .idb

• Ein Großteil des Inhalts von IDF 4.0-Dateien wird unterstützt.

• Baugruppen aus Panels und Platinen, Ausschnitte, gefüllte Bereiche, Keep-ins (eingeschlossene Bereiche), Materialien, Panels und zugehörige Elemente, Sublayouts und thermische Modelle werden nicht unterstützt.

• IDF- und PAD-Dateien öffnen

• IDF-Dateien können mit dem importierten Modell synchronisiert werden.
  • Eine Geometrie im Modell auswählen und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. IDF aktualisieren auswählen, um die IDF-Datei basierend auf den Komponentenoperationen (z. B. Komponentenverschiebung), die im Modell ausgeführt wurden, zu aktualisieren.
  • Das aktuelle SpaceClaim-Dokument muss mittels Importieren einer IDF-Datei erstellt worden sein.
  • Die Quell-IDF-Datei muss auf der Festplatte an ihrem ursprünglichen Speicherort vorhanden sein.
  • Es wird eine neue IDF-Datei geschrieben, die die aktualisierten Daten enthält.
  • Die neue Datei kann zurück in das ursprüngliche ECAD-System eingelesen werden, um die Komponenten zu aktualisieren.

ANF (nur SCDM)

.anf



ODB++

.tgz



EDB

.def in einer .aedb-Datei



IPC2581

.xml, .cvg



GDSII

.gds, .sf, .stm

Facetten/Netz

.msh, .tgf

• Dabei werden lediglich Oberflächen-/Netzbegrenzungen als einzelner facettierter Körper importiert
• Die Netz-Einheiten werden als Meter interpretiert
• Die Fluent-Netzbildung beschränkt Datei- und Pfadnamen auf ASCII-Zeichen. Daher werden alle Dateinamen und Dateipfade mit davon abweichenden Zeichen nicht unterstützt.

Form

.tin

• Setzen Sie die Option Objektnamen in SpaceClaim Optionen > Allgemeine Dateioptionen auf Aktiviert, um ICEM CFD-Teilenamen zu importieren. Mit ANSYS-Lizenz. Teilenamen werden immer importiert. Dies gilt auch dann, wenn die Option für Objektnamen Deaktiviert ist.
• ICEM CFD Teile werden als separate Körper in SpaceClaim angesehen.
• Ist die Option Importierte Daten verbessern Aktiviert, so kann das importierte Modell zu einer Bildung von Volumenkörpern und/oder einer von der Anzeige in ICEM CFD abweichenden Teilestruktur führen.
• Modelle mit facettierten Kurven oder Oberflächen werden NICHT unterstützt.
• Falls eine tetin-Datei Kanten enthält, die mit weiteren Flächen verknüpft sind, und falls diese Kanten und Flächen in verschiedenen ICEM CFD Teilen abgelegt sind, so geht der ICEM CFD Teilename der Kanten verloren, sobald die Kanten in das Teil mit den Flächen importiert werden.
• Daneben können Sie Werte anpassen und den Aufbau der Topologie in ICEM CFD erneut durchlaufen, um den Erfolg des Imports zu steigern.
• ICEM CFD beschränkt Datei- und Pfadnamen auf ASCII-Zeichen. Daher werden alle Dateinamen und Dateipfade mit davon abweichenden Zeichen nicht unterstützt.

Teile, Baugruppen (bis Version 5,3)

.igs, .iges

• Kurven und Kurvenfarben werden beim Importieren unterstützt.

Dateien (nur einfügen)

.bmp, .pcx, .gif, .jpg, .png, .tif

Siehe Einfügen eines Bildes

Versionen 6 – 10, 11 bis 2016

Teile, Baugruppen

.ipt, .iam

• Informationen zu den Einschränkungen unter: http://doc.spatial.com/index.php/InterOp:Connect/Inventor/Inventor_Reader#Limitations.

• Beschränkte Unterstützung für Inventor-Baugruppe

  • Baugruppenattribute, z. B. Farben und Layer, werden nicht unterstützt.

  • Inventor-Teile und Inventor-Unterbaugruppen sind im Stamm des Verzeichnisses "Inventor Assembly" vorhanden.

  • Merkmale auf Baugruppenebene werden nicht unterstützt. Beispielsweise kann eine Instanz in einer Inventor-Baugruppe als unterdrückt (nicht sichtbar) markiert werden. Da der Übersetzer das Lesen unterdrückter Informationen nicht unterstützt, werden unterdrückte Instanzen übersetzt.

• Inventor-Oberflächen werden nicht unterstützt.

  Der Übersetzer behandelt derzeit keine spiralförmigen Oberflächen in Inventor 6-Dateien und cylspl-Oberflächen in Inventor 7-Dateien. Wenn die Inventor-Datei eine dieser Oberflächen enthält, erfolgt eine partielle Übersetzung, bei der die Daten für diese Oberflächen übersprungen und die restlichen Elemente umgewandelt werden.

• Beschränkte Unterstützung von Elementen für Inventor 11, 2008, 2009 und 2010

  Der Übersetzer unterstützt derzeit einige spezielle Elemente nicht, die aus erweiterten Inventor-Funktionen, z. B. Lofting, resultieren.

• Keine Unterstützung für Attribute

  Der Übersetzer unterstützt nicht das Übersetzen von Attributen, z. B. Farben und Layer.

• Keine Unterstützung für Ausgeblendet-Flag

  Der Übersetzer unterstützt nicht das Filtern von ausgeblendeten Körpern. Daher werden ausgeblendete Körper ebenfalls übersetzt.

• Beschränkte Unterstützung für Einheiten

  Der Übersetzer unterstützt für Inventor 6 bis 11 und 2008 nur Millimeter und Zoll. Für Version 2009 und 2010 unterstützt der Übersetzer nur die Einheit "Millimeter". Alle nicht unterstützten Einheiten werden als Millimeter interpretiert.

Versionen 6.4, 7.0, 8.0, 8.1, 8.2, 9.0 bis 10.0

Teile, Baugruppen

.jt

• JT Open 5.3-Bibliotheken sind zum Lesen und Schreiben von JT-Dateien verfügbar, die mit Version 5.3 erstellt wurden.
• JT-Dateien mit Fertigungsdaten (Product Manufacturing Information, PMI) werden unterstützt für:
  • Bezugsbeschriftungen
  • Hinweistexte
  • Bemaßungswerte
  • Formbemaßungen und -toleranzen (FB&T)
  • Symbole für die Oberflächenbeschaffenheit
  • Schweißsymbole
  • Umrandungen
• Die PMI-Option ist standardmäßig aktiviert (Teile-Ebene PMI)
• PMI wird auf importierten Beschriftungsebenen platziert
• Semantische und Linienzug-Fertigungsdaten werden unterstützt. Semantische importierte Bemaßungen werden mit geometrischen Änderungen aktualisiert. Linienzüge sind einfach Kurven im Raum, die nicht aktualisiert werden.
• Semantische Fertigungsdaten werden nach dem Import auf Layer0 platziert. Linienzüge werden auf einem Layer platziert, das als "Importierte Linienzugbeschriftungen" bezeichnet wird.
• Bei GD&T-Symbolen kann auf jedes Toleranzbeschriftungs- oder BezugsgrößensymbolSymbol an einem Punkt, auf einer AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". oder auf einer Ebene, auf das zur Bearbeitung und Inspektion Bezug genommen werden muss. geklickt werden, um die Werte im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. anzuzeigen.
• Auf einen Pfeil oder eine Linie klicken, um den Pfeil oder Stile im Fensterbereich "Eigenschaften" anzuzeigen oder zu ändern.
• Unicode-Dateinamen werden unterstützt.
• Das Importieren und Exportieren von freien Punkten wird unterstützt.
• Daten aus JT Open V6.4 und V7.0 werden als Facettendaten importiert und exportiert.
• Das SCDM optionale Modul für JT Open ist verfügbar

Nicht unterstützt

NX1 bis NX10 und UG v11 bis 18

Teile, Baugruppen

.prt

• Umfasst auf importierten Beschriftungsebenen platziertes PMI.

.vdb

V10.0 bis V29

Teile, Baugruppen

.x_t, .x_b, .xmt_txt, .xmt_bin

V1.0

Teile

.ply

Kurven (nur einfügen)

.txt

• Eine FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. wird standardmäßig erstellt oder wenn die Option Polyline=False verwendet wird. Bei Verwendung der Option Polyline=True werden die Punkte durch gerade Liniensegmente verbunden.

• Standardmäßig werden 2D-Kurven erstellt. Wenn 2D-Kurven festgelegt werden, muss die erste Spalte der Datenpunkte eine ganze Zahl sein. Diese gibt die Höhe der Ebene von einer der Kurven an. Der Anfang einer neuen KurveIn 3D eine beliebige Linie im Raum. wird festgelegt, indem diese Höhe in der nächsten Zeile geändert wird. Wenn die Option 3D=True verwendet wird, können die Kurven 3D-Kurven sein.

• Mit dem Schlüsselwort "Fit" festlegen, ob Kurvenanpassung oder Interpolation verwendet wird.

  Bei Fit=True wird Kurvenanpassung verwendet. Bei "Kurvenanpassung" wird eine Kurve erstellt, die die Datenpunkte mithilfe einer angegebenen Toleranz anpasst. Die Kurve verläuft möglicherweise nicht genau durch alle Punkte, und der Abstand zwischen der Kurve und dem Punkt liegt innerhalb der Toleranz.

  Wenn Fit=True festgelegt wurde, mit dem Schlüsselwort Fittol die Kurvenanpassungstoleranz in Modelleinheiten angeben. Beispiel: Fittol=1,0e-2

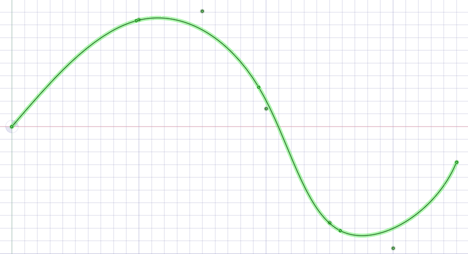

  Bei der Kurve unten wird die Kurvenanpassung verwendet (d. h. Fit=True). Ein hoher Toleranzwert (fittol=2,0) wird verwendet, um zu verdeutlichen, dass die Kurve nicht durch die Punkte verläuft, sondern nur innerhalb der angegebenen Toleranz liegt.







  Bei Fit=False wird Interpolation verwendet. Bei der Interpolation muss die Kurve genau durch alle Punkte verlaufen. Mit der Interpolationsmethode wird eine stetige Kurve durch alle Punkte erzeugt.

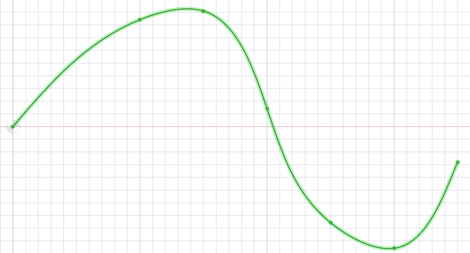

  Die Kurve unten wurde interpoliert (d. h. Fit=False). In der Datei sind sieben Punkte enthalten, und die Kurve verläuft genau durch alle Punkte.







• Mehrere Kurven werden durch leere Zeilen getrennt.

• Es können Point-Curve-Textdateien importiert werden, die Einzelpunktkurven enthalten. Diese werden als Punkte erstellt.

• Bei geöffneten oder eingefügten Point-Curve-Textdateien wird eine geschlossene Kurve angezeigt, wenn in der Datei ein wiederholter Wert enthalten ist.

• Kurven können in Koordinatensysteme oder in andere Formen, z. B. andere importierte Objekte, importiert werden.

• Point-Curve-Textdateien, deren Spalten Kommas als Trennzeichen enthalten, können geöffnet und eingefügt werden. Mithilfe dieser Funktion können beliebige Dateien mit durch Kommas getrennten Werten importiert werden.

• Wenn beim Lesen der Eingabetextdatei ein Fehler auftritt, wird eine Meldung mit der Zeilennummer des Fehlers in Klammern, gefolgt vom Text in dieser Zeile, angezeigt.

• Im folgenden Beispiel werden der Inhalt einer Point-Curve-Textdatei auf der linken Seite und die erstellten 3D-Kurven auf der rechten Seite gezeigt:

  • Beachten, dass die Punktkoordinaten (Z, X, Y) lauten.

  • Beispiel: (1, 2, 3) bedeutet (Z=1, X=2, Y=3).

3d=true polyline=false 1 0 0 1 0 1 1 1 0 1 1 1 2 0 1 2 1 0 3 0 0 3 0 1 3 1 0



Schlüsselwörter:

• polyline=false – es werden Freiformkurven erstellt.
• polyline=true – es werden gerade Linien erstellt.
• 3d=true – es werden 3D-Kurven erstellt.
• 3d=false – Kurven sind zweidimensional. Dies ist auch der Fall, wenn die Option nicht definiert wird.
• fit=true – die Kurvenanpassung wird verwendet.
  • Bei "Kurvenanpassung" wird der beste Verlauf durch die Punkte gefunden.
  • Dabei ist es nicht erforderlich, dass die Kurve durch alle Punkte verläuft.
• fit=false – die Interpolation wird verwendet.
  • Die Interpolation erzwingt, dass die Kurve durch alle Punkte in der Datei verläuft.
• fittol=1,0e-2 – Kurvenanpassungstoleranz in den Einheiten, die in der Datei verwendet werden.

Die leere Zeile nach dem ersten Satz von Koordinaten gibt an, dass es sich bei dem nächsten Satz von Koordinaten um eine neue Kurve handelt.

Der oben dargestellte Dateiinhalt kann in eine Textdatei kopiert werden, um dann mit Aus Datei einfügen das Verfahren zu testen.

Nicht unterstützt

Nicht unterstützt

Pro/E 16 bis Wildfire 5.0 (Creo 1.0 bis Creo 3.0)

Teile, Baugruppen

.prt, .asm, .xpr, .xas

• Wenn Pro/ENGINEER-Baugruppen importiert werden und Teile fehlen, wird eine Aufforderung zum Suchen der fehlenden Dateien angezeigt

• Für Pro/ENGINEER wird der semantische PMI-Import unterstützt.

• Bei Wildfire 3 und höher wird der Import von PMI-Anzeigeinformationen teilweise unterstützt.

• Wildfire 5 (Creo 1.0, 2.0) PMI wird nicht unterstützt

• Instanz- und Baugruppenbeschleunigerdateien (*.xpr und *.xas) können jetzt direkt in SpaceClaim geöffnet werden.

• Das Netz wird automatisch importiert, wenn keine B-Rep-Inhalte in der Rhino-Datei enthalten sind.
• Der Import von Koordinatensystemen auf Teileebenen erfolgt nur dann, wenn Verborgene Komponenten und Formen importieren in den allgemeinen Dateioptionen aktiviert ist SpaceClaim und Koordinatensysteme ebenso aktiviert ist.

V2.0

Teile, Baugruppen

• PMI-Import und -Export unterstützt

Teile, Baugruppen (Version 4.0, V5.0)

.3dm

• Beim Importieren einer Rhino-Datei werden Kurven aus mehreren Segmenten zusammengeführt.

• Layernamen, Farbinformationen, Skizzenlinien und Materialinformationen können exportiert werden.

• Benachbarte Topologie wird standardmäßig berücksichtigt. Wenn bei einer Fläche Probleme auftreten, können daher die benachbarten Flächen Informationen zum Korrigieren der Fläche bereitstellen.

• Das SpaceClaim-Plugin für Rhino wird nur bei Rhino V5.0 unterstützt.

Unterstütztes Rhino-Objekt	Rhino-Objekt	ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung.
Volumenkörper	Geschlossene Polysurfaces	Volumenkörper
	Geschlossene Oberflächen: Kugel, TorusObjekt in der Form eines Schwimmreifens, das mit dem Werkzeug "Ziehen" erstellt wird, indem eine skizzierte Form auf einem kreisförmigen Pfad um eine Achse gezogen wird., Ellipsoidpunkte;
Polysurfaces (offen)		Blechkörper
Oberflächen	Beschnittene Oberflächen	Blechkörper
	Unbeschnittene Oberflächen mit Grenzkanten
Kurven (Kurve, Polykurve)		Benannte Skizzenkurve
Punktobjekte (Punkt, Punktwolke)		Nicht unterstützt
Polygonnetz-Objekte		Nicht unterstützt
Objektname		Elementname
Objektfarbe		Elementfarbe
Layer	Layername	Layername
	Layerfarbe	Layerfarbe
	Layer ein/aus	Layer anzeigen/ausblenden
	Layer gesperrt/ungesperrt	Layer gesperrt/ungesperrt
	Layerstruktur	Komponentenstruktur
Materialien	Materialname	Materialname
	Sonstige Materialattribute	Nicht unterstützt
Gruppen		Nicht unterstützt

V2015.0 SP0

Teile, Baugruppen

.rsdoc

• rsdocs kann nur für die ersten 30 Tage nach derSpaceClaim Aktivierung importiert werden. Nach 30 Tagen tritt eine Beschränkung von 100 einzelnen Dateiimporten in Kraft.

Bis SketchUp 8, V2013, V2014, V2015

Teile, Baugruppen

.skp

Teile, Baugruppen (V18 - ST8)

.par, .psm, .asm

SW 98 bis SW 2016

Teile, Baugruppen

.sldprt, .sldasm

• Wenn eine SolidWorks-Datei geöffnet wird, wird an folgenden Speicherorten nach den erforderlichen Dateien für Baugruppen und externe Teile gesucht:

  • Stammordner der Baugruppe

  • Entsprechender Unterordner im neuen Stammordner

  • Absoluter Pfad zu der in der Baugruppendatei gespeicherten Komponente

• Wenn eine Konstruktion aus SolidWorks importiert wird, werden die Einheiten an das Teil angepasst.

• Import unterstützt benutzerdefinierte Attribute für Teile, Baugruppen und Unter-Baugruppen.

AP203, AP214, AP242 (Geometrie)

Teile, Baugruppen

.stp, .step

Beim Importieren von STEP-Baugruppen aus einer Datei die Dateioption Beim Importieren von Baugruppen mehrere Dokumente erstellen auswählen, wenn die Baugruppen nicht auf mehrere Dateien (je eine für jede interne Komponente) aufgeteilt werden, sondern in einer Datei verbleiben sollen.

• Import und Export des Ursprungs werden unterstützt
• PMI-Import unterstützt
• Lizenz erforderlich

Teile, Baugruppen, Facetten oder Volumenkörper

.stl

• Beim Exportieren von STL-Dateien wird die Ausgabe standardmäßig auf "Binär" gesetzt.

• STL-Dateien können Polyface-Netze enthalten und als Lightweight-Objekte importiert werden. Polyface-Netze werden als Volumenkörper importiert.

• Beim Speichern in einer STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". ist die QualitätWerkzeuge zum Erkennen von Anomalien oder Unterbrechungen in Oberflächen. von den gewählten Einstellungen der Grafikqualität abhängig. Es wird empfohlen, hier eine möglichst hohe Grafikqualität einzustellen, wenn die Konstruktion für SLASiehe "Stereolithografie" Rapid Prototyping-Anwendungen zur Verfügung stehen soll.

• STL-Dateien können als Volumenkörper importiert werden, wenn sie über mehrere ebene Flächen verfügen, die in einer ebenen Fläche zusammengeführt werden können.

• Eine STL-Datei kann als NetzobjektEin durch Importieren einer STL-Datei als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden. importiert und als andere STL-Datei exportiert werden. Hierdurch können mehrere STL-Dateien in ein Dokument importiert und anschließend zusammen als einzelne STL-Datei exportiert werden.

Version 1.0 und 2.0

Teile, Baugruppen

.vda

Dateien (nur Einfügen) mit entsprechenden Codecs sind für alle Formate, außer für WMV und AVI, erforderlich.

.wmv, .avi, .flv, .mkv, .mov, .mp4, .mpg, mpeg, .ogm, .vob

Siehe Einfügen eines Videos

Facetten

Teile, Baugruppen

.wrl

• Nicht-dreieckige Flächen werden unterstützt

Facetten

Teile, Baugruppen

.obj

Nicht unterstützt

Nicht unterstützt

Versionen 6, 7, 15-27 (V27 Standard)

Teile und Baugruppen (Baugruppen werden verflacht)

.sat, .sab

• Wenn eine SAT-Datei in einer X_T-Datei gespeichert wird, werden fehlerhafte Kanten in der Konstruktion korrigiert.

• Beim Importieren von ACIS-Dateien wird jetzt der Instanzname "Teil n (Körper m)" importiert, jedoch nur, wenn der Körpername nicht mit dem Teilenamen übereinstimmt. Der Komponentenname und der Körpername werden durch ein Zeichen getrennt, das in den Optionen für ACIS-Dateien definiert werden kann. Wenn das Standardzeichen beispielsweise ein Punkt ist, lautet der importierte Name Komponente.Körper. Wenn in einer Komponente ein Körper mit dem Namen Rad vorhanden ist, lautet daher der Name der in SC importierten Komponente Rad. Eine Instanz ist eine Kopie eines Körpers (ein kopierter oder Musterkörper).

• ACIS-Körper können mit der Option für RealDWG importiert werden, Skizzenkurven und Text können als 2D in Konstruktionen importiert werden.

• PMI der Teil- und Baugruppenebene können auf SAT- und SAB-Dateien geschrieben werden.

Facetten, Geometrie (PRC B-Rep), Kurven

Teile und Baugruppen

.pdf

• Es werden 32-Bit- und 64-Bit-Plattformen unterstützt.
• Für 3D-PDFs werden Farbinformationen exportiert.
• B-Rep-Import und -Export werden unterstützt.
• SCDOC-Dateien nur mit Netz können in das PDF-Format exportiert werden.
• Für den B-Rep-Import und -Export wird Adobe Acrobat nicht benötigt; unterstützt werden 32-Bit- und 64-Bit-Plattformen; Adobe Acrobat X Pro wird nicht unterstützt
• Die SCDM optionalen Module JT Open, 3D PDF und CATIA V5/V6 stehen zur Verfügung

2D – Nur Zeichnungen drucken oder speichern

.pdf

• Es werden 32-Bit- und 64-Bit-Plattformen unterstützt.

V1.0

3D – Teile, Baugruppen

.amf

• Beim Export werden auch komprimierte AMF-Dateien unterstützt.

• Die folgenden Elemente werden beim Export unterstützt:

  • Form

  • Körper- und Flächenfarben

  • Körpermaterial

  • Strukturen

  • Lightweight-Komponenten

  • Baugruppenstrukturbaum

• Der Export wird durch den Konverter unterstützt.

ANSYS Neutral File (nur SCDM)

.anf

• Kann direkt von ANSYS Mechanical APDL ausgelesen werden

R12 bis 14, 2000, 2004, 2007, 2010, 2013

Export als 2D-Schnappschuss und AutoCAD Solids (Format ACIS V7)

.dwg, .dxf

• Wenn eine Konstruktion mit einem schattierten Grafikstil als DWG-Datei gespeichert wird, wird dieser in den Stil "Verdeckte Kante" konvertiert.

• Wenn eine Blechkonstruktion als DXF-Datei gespeichert wird, werden Hinweise und Biegelinien auf demselben Layer gespeichert, und die Gesamtbemaßungen der abgewickelten Teile werden entfernt.

• Linienstärken können nach AutoCAD (DXF oder DWG) exportiert werden. Schraffurlinien auf Zeichenblättern werden als eigenständige Linien exportiert.

• Als 2D-Snapshot exportieren

V5/V6 R15 bis V5-6R2016 (R25 Standard)

Teile, Baugruppen

.CATPart, .CATProduct,

• CATIA-Dateien (CGR) können geöffnet werden, sie werden jedoch als Lightweight-Komponenten dargestellt, die nicht geladen werden können. Importierte CGR-Dateien können als Dokumente gespeichert werden, die später geöffnet werden können. Der Inhalt dieser Dokumente bleibt jedoch Lightweight-Inhalt. Er wird im Grafikfenster angezeigt, das Modell kann jedoch nicht geändert werden.

• CATIA-Dateien mit Fertigungsdaten (Product Manufacturing Information, PMI) können geöffnet oder eingefügt werden. "Sichtbarkeit" ist deaktiviert. Wenn ein Layer nicht vorhanden ist, wird es automatisch erstellt.

• Beim Exportieren von CATIA V5-Dateien kann die Option "Daten für Freiformfläche vereinfachen" deaktiviert werden. Beim Importieren oder Exportieren von CATIA-Dateien werden die XYZ-Positionen von Punktobjekten korrekt skaliert.

• Enthält Fertigungsdaten für ein Produkt (Product Manufacturing Information, PMI) in den importierten Beschriftungsebenen

• CATIA V6-Präzisionsteil- und -Produktdaten müssen als V5CATPart und CATProduct exportiert werden, damit sie in SpaceClaim eingelesen werden können.
• Export als Hybridkonstruktion wird unterstützt.
• Das SCDM optionale Modul Catia V5/V6 ist verfügbar

MS Office 2003, 2007, 2013

.xls, .xlsx

• Wenn MS Office installiert ist
• Export-Tabelle: Webseite (.htm; .html), XML-Dokument (.xml), CSV-Datei (.csv)

Nicht unterstützt

Teile, Baugruppen; Facetten und/oder Volumenkörper

.tgf

• Facettierte Körper sowie Volumen- und Oberflächenkörper werden unterstützt.
• Die Option Daten bei Export verbessern in SpaceClaim Optionen > Allgemeine Dateioptionen wird für den Export von .tgf ignoriert.
• Unsichtbare Körper und Komponenten werden nur dann exportiert, wenn die Option Verdeckte Komponenten und Geometrie exportieren in SpaceClaim Optionen > Allgemeine Dateioptionen Aktiviert ist.
• Modelleinheiten werden bei dem Export beibehalten.
• In SpaceClaim Optionen > TGF-Dateioptionen ist „Objekt“ standardmäßig auf Pro Körper eingestellt. Somit wird für jeden Körper in dem exportierten Modell ein Fluent-Netzobjekt erstellt.
• Fluent-Netzobjekte werden stets mit der Art „Geometrie“ erstellt.
• Gruppen oder „Benannte Auswahlen“ werden als Beschriftungen von Fluent-Netz-Flächenzonen exportiert.
• Die Fluent-Netzbildung beschränkt Datei- und Pfadnamen auf ASCII-Zeichen. Daher werden alle Dateinamen und Dateipfade sowie Namen von Körpern/Komponenten mit davon abweichenden Zeichen nicht unterstützt.

Nicht unterstützt

V5.3, JAMA-IS, Typen: 186, 144, 143

Teile, Baugruppen

.igs, .iges

Teile, Baugruppen, Zeichenblätter, 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien (als 2D-Snapshot exportieren)

.bmp, .gif, .jpg, .png, .tif

Beim Export kann die Bildgröße in Pixel oder als Prozentsatz der vollen Größe angegeben werden.

Beim Speichern einer Zeichnung als Bild kann AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. des Bereichs verwenden oder Ausdehnung des Blatts verwenden festgelegt werden. Zur Bereichsausdehnung zählen graue Ränder um die Zeichnung herum zum FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). des gesamten Bereichs. Zur Blattausdehnung zählt nur, was sich innerhalb der Blattgrenze befindet.

Siehe Einfügen eines Bildes

Nicht unterstützt

Teile, Baugruppen V6.4, 7.0, 8.0, 8.1, 8.2, 9.0 bis 10.0

.jt

• JT Open 5.3-Bibliotheken sind zum Lesen und Schreiben von JT-Dateien verfügbar, die mit Version 5.3 erstellt wurden.
• JT-Dateien mit Fertigungsdaten (Product Manufacturing Information, PMI) werden unterstützt für:
  • Bezugsbeschriftungen
  • Hinweistexte
  • Bemaßungswerte
  • Formbemaßungen und -toleranzen (FB&T)
  • Symbole für die Oberflächenbeschaffenheit
  • Schweißsymbole
  • Umrandungen
• Die PMI-Option ist standardmäßig aktiviert (Teile-Ebene PMI)
• Semantische und Linienzug-Fertigungsdaten werden unterstützt. Semantische importierte Bemaßungen werden mit geometrischen Änderungen aktualisiert. Linienzüge sind einfach Kurven im Raum, die nicht aktualisiert werden.
• Semantische Fertigungsdaten werden nach dem Import auf Layer0 platziert. Linienzüge werden auf einem Layer platziert, das als "Importierte Linienzugbeschriftungen" bezeichnet wird.
• Bei GD&T-Symbolen kann auf jedes Toleranzbeschriftungs- oder Bezugsgrößensymbol geklickt werden, um die Werte im Fensterbereich "Eigenschaften" anzuzeigen.
• Auf einen Pfeil oder eine Linie klicken, um den Pfeil oder Stile im Fensterbereich "Eigenschaften" anzuzeigen oder zu ändern.
• Unicode-Dateinamen werden unterstützt.
• In SpaceClaim erstellte semantische GD&T-Symbole werden in JT-Dateien exportiert.
• Das Importieren und Exportieren von freien Punkten wird unterstützt.
• Daten aus JT Open V6.4 und V7.0 werden als Facettendaten importiert und exportiert.
• Das SCDM optionale Modul JT Open ist verfügbar

Teile, Baugruppen

.bip

Nicht unterstützt

.vdb

V12 bis 29 (V27 Standard)

Teile, Baugruppen

.x_t, .x_b

V1.0

Teile

.ply

Nicht unterstützt

3,6

Teile, Baugruppen

• SCDOC-Dateien nur mit Netz können in das POV-Dateiformat exportiert werden

MS Office 2003, 2007, 2013

3D-Markup-Folien (.ppt)

• Wenn MS Office installiert ist

Nicht unterstützt

V2.0

Teile

.qif

V4.0, V5.0

Teile, Baugruppen

.3dm

• Beim Importieren einer Rhino-Datei werden Kurven aus mehreren Segmenten zusammengeführt.

• Layernamen, Farbinformationen, Skizzenlinien und Materialinformationen können exportiert werden.

• Benachbarte Topologie wird standardmäßig berücksichtigt. Wenn bei einer Fläche Probleme auftreten, können daher die benachbarten Flächen Informationen zum Korrigieren der Fläche bereitstellen.

• Das SpaceClaim-Plugin für Rhino wird nur bei Rhino V5.0 unterstützt.

Unterstütztes Rhino-Objekt	Rhino-Objekt	Element
Volumenkörper	Geschlossene Polysurfaces	Volumenkörper
	Geschlossene Oberflächen: Kugel, Torus, Ellipsoidpunkte;
Polysurfaces (offen)		Blechkörper
Oberflächen	Beschnittene Oberflächen	Blechkörper
	Unbeschnittene Oberflächen mit Grenzkanten
Kurven (Kurve, Polykurve)		Benannte Skizzenkurve
Punktobjekte (Punkt, Punktwolke)		Nicht unterstützt
Polygonnetz-Objekte		Nicht unterstützt
Objektname		Elementname
Objektfarbe		Elementfarbe
Layer	Layername	Layername
	Layerfarbe	Layerfarbe
	Layer ein/aus	Layer anzeigen/ausblenden
	Layer gesperrt/ungesperrt	Layer gesperrt/ungesperrt
	Layerstruktur	Komponentenstruktur
Materialien	Materialname	Materialname
	Sonstige Materialattribute	Nicht unterstützt
Gruppen		Nicht unterstützt

V3.0 bis V8.0, V2013, V2014, V2015

Teile, Baugruppen SketchUp

.skp

Nicht unterstützt

AP203, AP214, AP242 (Geometrie)

Teile, Baugruppen

.stp, .step

Beim Importieren von STEP-Baugruppen aus einer Datei die Dateioption Beim Importieren von Baugruppen mehrere Dokumente erstellen auswählen, wenn die Baugruppen nicht auf mehrere Dateien (je eine für jede interne Komponente) aufgeteilt werden, sondern in einer Datei verbleiben sollen.

Teile, Baugruppen

.stl

• Beim Exportieren von STL-Dateien wird die Ausgabe standardmäßig auf "Binär" gesetzt.

• STL-Dateien können Polyface-Netze enthalten und als Lightweight-Objekte importiert werden. Polyface-Netze werden als Volumenkörper importiert.

• Beim Speichern in einer STL-Datei ist die Qualität von den gewählten Einstellungen der Grafikqualität abhängig. Es wird empfohlen, hier eine möglichst hohe Grafikqualität einzustellen, wenn die Konstruktion für SLA Rapid Prototyping-Anwendungen zur Verfügung stehen soll.

• STL-Dateien können als Volumenkörper importiert werden, wenn sie über mehrere ebene Flächen verfügen, die in einer ebenen Fläche zusammengeführt werden können.

• Eine STL-Datei kann als Netzobjekt importiert und als andere STL-Datei exportiert werden. Hierdurch können mehrere STL-Dateien in ein Dokument importiert und anschließend zusammen als einzelne STL-Datei exportiert werden.

• Der STL-Export kann direkt aus einer Lightweight-Datei (.scdoc, nur Visualisierung) ausgeführt werden.

V2.0

Teile

.vda

Dreiecke

.wrl

• Farben von Körperflächen

Nicht unterstützt

Dreiecke

.obj

• Beim Speichern als OBJ-Datei wird die Struktur nicht beibehalten.

• Wenn die Konstruktion als OBJ-Datei gespeichert wird, wird die aktuelle Grafikmosaikierung für die Genauigkeit verwendet. Die MosaikierungEin Ansatz zum Datenaustausch zwischen CAD-Programmen. Bei der Mosaikierung werden Elemente wie Linien oder Oberflächen in einem CAD-System durch winzige Dreiecke (polygonale Datendarstellungen) dargestellt. Datenformate wie XML und VRML sind Beispiele für mosaikierte Daten. kann über die Option "Bildqualität" im Verhältnis zur Grafikgeschwindigkeit eingestellt werden.

• UVs werden wie bei einem Körper oder einer Fläche transformiert, und Strukturdaten werden zusammen mit der Datei exportiert.
• Farben von Körperflächen

nur Teil- und Baugruppen-Volumenkörper

.xaml

Ausrichtung und Verschiebung der aktuellen Ansicht werden in einer XAML-Datei gespeichert.

3D-Markup-Folien

.xaml

PMI-Daten aus einer CATIA-Datei





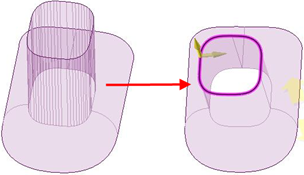

Zusammengeführte Kurven mit mehreren Segmenten aus einer Rhino-Datei
