SpaceClaim-Onlinehilfe

Formen

Mit Formen im Menü "Erstellen" auf der Registerkarte "Blech" kann aus einer Galerie mit Blechdetails in Standardformen ausgewählt werden. Formen können auf jeder Blechfläche sowie an der Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". platziert werden.

Formen im Menü "Hervorheben" auf der Registerkarte "Blech" auswählen, um alle Formen in der Blechkonstruktion hervorzuheben.

Der Konstruktion eine Form hinzufügen

1. Auf der Registerkarte "Blech" im Menü "Erstellen" auf Formen klicken.

2. In der Galerie, die unter dem Werkzeugsymbol geöffnet wird, eine Form auswählen.

3. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" die Formparameter ändern.

   Den Mauszeiger auf das Miniaturbild im Fensterbereich "Optionen" bewegen, um eine größere Abbildung mit den einzelnen BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". oder Werten anzuzeigen.

   Diese Parameter werden als Eigenschaften für die Form gespeichert.

4. Im Fensterbereich "Optionen" ggf. den Rotationswinkel ändern.

5. Auf eine Fläche klicken, um die Form zu platzieren.

   Wenn die Position der Form bemaßt werden soll, auf die Werkzeughilfe Form anhand RasterSiehe "Skizzierraster" platzieren klicken und eine Fläche auswählen, um ein SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der VolumenkörperObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien., das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. im Skizzierraster kann ausgewählt werden. einzufügen. Anschließend lassen sich Elemente am Raster fangen. Alternativ für Bemaßungen an Linien, Punkten und Schnittpunkten die Maus über eine Kante bewegen und die Umschalttaste drücken.

   Auf der Fläche wird ein Umriss der Form angezeigt. Um die Position der Form zu ändern, erneut klicken.

6. Auf die Werkzeughilfe Abschließen klicken, um die Form zu erstellen, oder doppelklicken, um die Form in einem einzigen Schritt zu platzieren und abzuschließen.

Der Konstruktion eine gezogene Kante hinzufügen

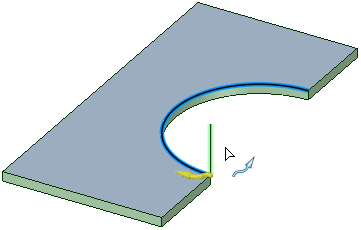

1. Ein ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. an einem Endpunkt der Kante skizzieren.

2. Das Werkzeug Ziehen öffnen.

3. Auf die Werkzeughilfe SweepZiehen einer Oberfläche oder einer Fläche entlang einer Linie oder Kante mithilfe des Werkzeugs "Ziehen". Es können Flächen und Kanten gezogen werden, und der Ziehpfad kann aus geraden und gekrümmten Linien und Kanten bestehen. Das Ziehen entlang einer Freiformkurve ist ein Ziehvorgang zum Erstellen einer geglätteten, geschwungenen Form. Siehe "Ziehpfad". klicken.

4. Auf die Werkzeughilfe Komplett ziehenOption des Werkzeugs "Ziehen", mit der um 360 Grad oder bis zur nächsten Fläche gedreht, über den gesamten Pfad gezogen oder durch die ausgewählten Flächen Füll- und Verbindungsflächen erstellt werden können. klicken.

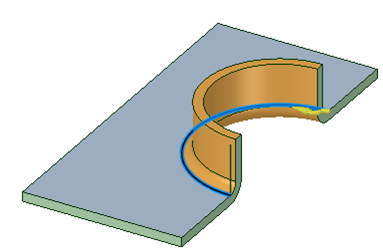

Die vertikale Linie wird entlang des Bogens gezogen, um die Form zu erstellen.

Das Sweep-Profil ist eine einzelne Linie, und dem Profil wird am Verbindungspunkt automatisch ein BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.-Bogen" und "Tangentialbogen". mit einem inneren Radius hinzugefügt, um eine Biegung zu erzeugen. Wenn ein TangentialbogenBogen, der mit dem Werkzeug "Tangentialbogen" mit einem Ausgangspunkt auf einer Linie oder KurveIn 3D eine beliebige Linie im Raum. skizziert wurde. entlang einer Linie gezeichnet wird, bestimmt dieser Bogen den Biegeradius, wobei die automatische Ermittlung des inneren Radius außer Kraft gesetzt wird, die im Falle einer geraden Linie erfolgt.

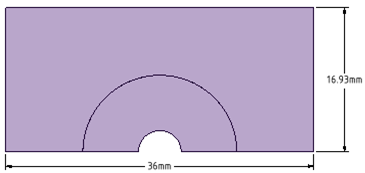

Formen für gezogene Kanten können abgewickelt werden.

Eine Senkung oder besondere Form hinzufügen

1. Auf der Registerkarte "Blech" im Menü "Formen" auf Formen klicken.
2. Den Mauszeiger auf das Miniaturbild im Fensterbereich "Optionen" bewegen, um eine größere Abbildung mit den einzelnen Bemaßungen oder Werten anzuzeigen.

3. Klicken, um eine Form aus der Galerie "Senkung" oder "Spezial" auszuwählen.

4. Der Fensterbereich "Optionen" wird aktualisiert, um spezifische Parameter für den ausgewählten Formentyp anzuzeigen. Diese Parameter werden als Eigenschaften für die Form gespeichert.

5. Die als Form zu verwendende Fläche auswählen.

6. Auf die Werkzeughilfe Abschließen klicken, um die Form zu erstellen, oder doppelklicken, um in einem einzigen Schritt die Fläche auszuwählen und die Form abzuschließen.

Benutzerdefinierte Form für Ausstanzung, Ausbrechöffnung, Durchzug oder Napf hinzufügen

1. Auf der Registerkarte "Blech" im Menü "Formen" auf Formen klicken.

2. In der Galerie, die unter dem Werkzeugsymbol geöffnet wird, im Abschnitt "Ausstanzen", "Ausbrechöffnung", "Durchzug" oder "Napf" eine benutzerdefinierte Form auswählen.

3. Wenn eine Form für Durchzug oder Napf hinzugefügt wird, können im Fensterbereich "Optionen" die Formparameter geändert werden.

   Den Mauszeiger auf das Miniaturbild im Fensterbereich "Optionen" bewegen, um eine größere Abbildung mit den einzelnen Bemaßungen oder Werten anzuzeigen.

   Diese Parameter werden als Eigenschaften für die Form gespeichert.

4. Die als Form zu verwendende Fläche auswählen.

5. Auf die Werkzeughilfe Abschließen klicken, um die Form zu erstellen, oder doppelklicken, um in einem einzigen Schritt die Fläche auszuwählen und die Form abzuschließen.

Der Konstruktion eine benutzerdefinierte geprägte Form hinzufügen

1. Auf der Registerkarte "Blech" im Menü "Formen" auf Formen klicken.

2. Am unteren Rand der Galerie im Abschnitt "Benutzerdefinierte Werkzeuge" auf Prägen klicken.

   Wenn der Abschnitt "Benutzerdefinierte Werkzeuge" nicht angezeigt wird, auf den Pfeil am unteren Rand der Galerie klicken, um abwärts zu navigieren.

3. Im Fensterbereich "Optionen" die folgenden Parameter festlegen:

   • Abstand: Die Strecke, um die der Wandungsabschnitt versetzt wird.

   • Rundungsradius: Alle erstellten Kanten werden automatisch mit diesem Radius verrundet. Die Option auf 0 festlegen, wenn die Kanten nicht verrundet werden sollen.

   • Drehwinkel: Der Winkel der Innenwandung der geprägten Fläche. Um das DrehenVerschieben auf einem Pfad um eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante sein. Siehe "Subtrahierendes Drehen". zu verhindern, diesen Wert auf 0 festlegen oder die Alt-Taste gedrückt halten und die Kanten der Skizzierfläche auswählen. Die Wandung wird in einem Winkel einwärts zum ausgewählten Profil ausgerichtet.

   • Flächen verschieben oder Flächen versetzen: In der Abbildung unten wurde die geprägte Fläche auf der linken Seite durch VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. und die geprägte Fläche auf der rechten Seite durch VersetzenVerschieben in einer EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. (x, y oder z). erzeugt.







   • Obere Fläche entfernen: Die obere Fläche wird entfernt, und die Endflächen werden bündig angeordnet.

   • Bohrungen anfasen: Erzeugt eine FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. an der oberen Kante von Innenbohrungen.

4. Einen als Form zu verwendenden Skizzierbereich auswählen.

   Aus geschlossenen Skizzen in dem ausgewählten BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. werden Bohrungen, wie im folgenden Beispiel gezeigt. In diesem Beispiel wurde die Option Bohrungen anfasen ausgewählt:







5. (Optional) Die Werkzeughilfe Kanten auswählen verwenden und zu öffnende Seiten auswählen, wie in der folgenden Abbildung gezeigt:







6. Auf die Werkzeughilfe Abschließen klicken, um die Form zu erstellen, oder doppelklicken, um in einem einzigen Schritt die Fläche auszuwählen und die Form abzuschließen.

Der Konstruktion eine benutzerdefinierte Form für eine Ausstanzung hinzufügen

1. Auf der Registerkarte "Blech" im Menü "Formen" auf Formen klicken.

2. Am unteren Rand der Galerie im Abschnitt "Benutzerdefinierte Werkzeuge" auf Ausstanzen klicken.

   Wenn der Abschnitt "Benutzerdefinierte Werkzeuge" nicht angezeigt wird, auf den Pfeil am unteren Rand der Galerie klicken, um abwärts zu navigieren.

3. Im Fensterbereich "Optionen" die folgenden Parameter festlegen:

   • Durch: Die Bohrung verläuft durch die gesamte Blechwandung.

   • Partiell: Die Bohrung weist lediglich die im Feld Tiefe festgelegte Tiefe auf.

     • Tiefe: Die Tiefe der ausgestanzten Bohrung in der Blechwandung.

   • Senkung: Die Seiten des ausgestanzten Bereichs werden um 45° gedreht. Der Drehwinkel wird über der Bohrung gemessen und so festgelegt, dass seine Begrenzungen außerhalb des Skizzierbereichs liegen.

     • Vollständig: Bei Auswahl von Senkung sind die Innenflächen der Bohrung vom oberen zum unteren Ende der Bohrung abgewinkelt.

     • Partiell: Bei Auswahl von Senkung sind die Innenflächen der Bohrung von D1 zu D2 in der folgenden Abbildung abgewinkelt.







     • Durchmesser: Der kleinere Durchmesser (in der obigen Abbildung mit D2 bezeichnet) einer partiellen Senkung. Wird nur bei Auswahl von Partiell verwendet.

4. Auf die Werkzeughilfe Abschließen klicken, um die Form zu erstellen, oder doppelklicken, um in einem einzigen Schritt die Fläche auszuwählen und die Form abzuschließen.

Form aus der Konstruktion entfernen

1. Auf die Form klicken, um sie auszuwählen.

   Standardmäßig werden alle zur Form gehörenden Flächen ausgewählt. Wenn eine einzelne Fläche der Form ausgewählt werden muss, kann das Mausrad gedreht werden.

2. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). klicken.

Formeigenschaften ändern

1. Auf die Form klicken, um sie auszuwählen.

2. Die Parameter im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" ändern.

   Die Parameter im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. sind mit den Parametern identisch, die beim Erstellen der Form im Fensterbereich "Optionen" vorhanden waren. Für Formen, die nicht gedreht werden können oder die keine Parameter haben, werden keine Parameter angezeigt.

   Außerdem kann die Eigenschaft Form verflachen als für die Komponente geändert werden, um die Behandlung der Komponente beim Abwickeln des Blechteils zu ändern. Siehe Ändern von Blechteileigenschaften.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Optionen

Jede Form verfügt über eigene Optionen für die Bemaßungen der Form. Diese Bemaßungen werden im Miniaturbild im Fensterbereich "Optionen" angezeigt. Die Maus über das Miniaturbild bewegen, um das Bild in voller Größe anzuzeigen.

Die meisten Formen verfügen über die folgenden Optionen:

• Rotationswinkel: Diese Option verwenden, um die Form auf der Fläche zu drehen, auf der sie platziert ist.
• Rundungen erstellen: Diese Option verwenden, um die Formkanten zu verrunden.

Beispiele

Durch Erstellen einer benutzerdefinierten Form für eine Ausstanzung auf der Kante einer Fläche wird MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. von der Kante entfernt.

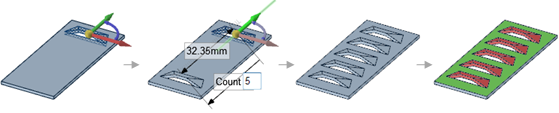

Es kann ein Muster von Formen erstellt werden, und die Formen werden vom Werkzeug "Umwandeln" erkannt.
