Копирование ребер и граней

Копировать ребра и грани можно, выбрав параметр Extrude Edge (Выдавить ребро) инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.. Кроме того, ребра и грани можно копировать с помощью инструмента Move (Перемещение).

При копировании и вставке ребра поверхности в качестве кривой или линии помещаются на активный слой и остаются выделенными, пока выделение не будет снято. Эта функция полезна, если необходимо сохранить ссылки для восстановления поверхности.

Копирование ребра или ребер

1. Щелкните элемент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите ребро или ребра, которые необходимо скопировать. Дважды щелкните, чтобы выбрать цепочку ребер.

3. Выберите параметр Copy Edge (Копировать ребро) на панели Options (Параметры) или на мини-панели инструментов.

   Чтобы скопировать ребро, также можно выбрать параметр Pivot Edge (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. ребро) или Extrude Edge (Выдавить ребро) и перетащить его, удерживая нажатой клавишу Ctrl.

   Стрелка вытягивания изменится и будет показывать два направления, в которых можно создать копию ребра. Одна стрелка выделена и показывает основное направление.

4. Если стрелка, указывающая направление, в котором необходимо скопировать ребро, не выделена, щелкните стрелку или нажмите клавишу Tab, чтобы изменить направление.

5. Перетащите ребро в направлении выделенной стрелки вытягивания.

   Во время вытягивания отображается расстояние между скопированным и новым ребром. При создании внешнего ребра между скопированным ребром и новым ребром создается поверхность.

Чтобы скопировать выбранное ребро, перетащите его, удерживая нажатой клавишу Ctrl.

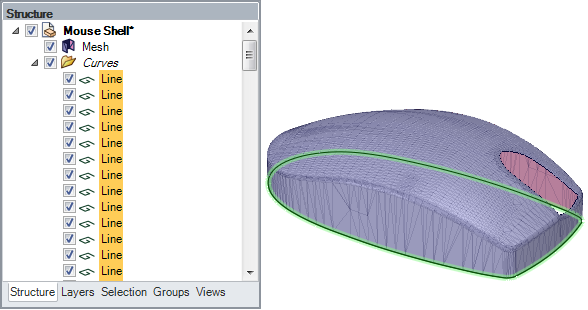

Копирование ребер сетки

При копировании и вставке ребра сетки в результате вставляется ломаная линия.

Примеры

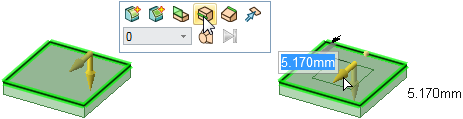

Копирование ребер для создания новых ребер на грани

При копировании ребра оно регулируется на основании геометрии твердого тела

Копирование круглой грани
