Перемещение с использованием точки опоры

Направляющая инструмента Fulcrum (Точка опорыШарнир; точка вращения. При использовании инструмента Move (Перемещение) можно выбрать объект и использовать направляющую инструмента Fulcrum (Точка опоры) для перемещения других объектов вокруг него.) позволяет переместить объекты вокруг точки, ребра или грани. Эту направляющую инструмента можно использовать для вращения шаблонов граней и создания простой развернутой сборки.

Перемещение объектов посредством направляющей инструмента Fulcrum (Точка опоры)

1. Щелкните Move (Перемещение) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите точки, ребра или грани для перемещения. Поверхности, твердые тела или компоненты можно выбрать в дереве структуры.

   ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. будет выделен более темным оттенком по сравнению с его обычным цветом. Выбранные компоненты будут выделены красным ограничивающим прямоугольником.

3. Щелкните направляющую инструмента Fulcrum (Точка опорыШарнир; точка вращения. При использовании инструмента Move (Перемещение) можно выбрать объект и использовать направляющую инструмента Fulcrum (Точка опоры) для перемещения других объектов вокруг него.) в правой части окна Design (Конструктор).

4. Выберите точку, ребро или грань для использования в качестве точки опоры. Поверхности, твердые тела или компоненты можно выбрать в дереве структуры.

   ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. будет выделен синим цветом.

5. Перетащите стрелку или радиус на маркере перемещения, чтобы переместить объекты.

Примеры

В приведенных ниже примерах объект перетащили в направлении, указанном красной стрелкой.

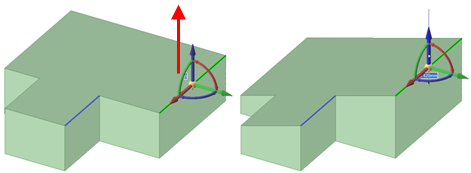

Перемещение ребра с использованием другого ребра в качестве точки опоры.

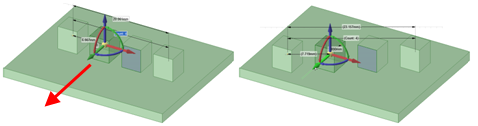

Перемещение шаблона с использованием одного его члена в качестве точки опоры. Необходимо выбрать все грани перемещаемого члена шаблона.

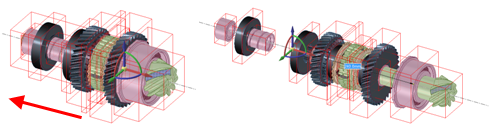

Перемещение компонентов с использованием грани одного из них в качестве точки опоры. Выберите компоненты в дереве структуры.
