Маркер Move (Перемещение)

Маркер Move (Перемещение) Closed используется для перемещения объектов в 2D и 3D. Маркер Move (Перемещение) Closed позволяет передвигать и вращать объекты. Для использования маркера Move щелкните и перетащите его оси, чтобы переместить выбранный объект.

После выбора объекта, который нужно переместить, и щелчка по одному из инструментов Move (Перемещение) Closed SpaceClaim угадывает якорную точку и ориентацию маркера Move (Перемещение) Closed . Если один или оба параметра неверны, их можно изменить.

Размер Closed маркера Move (Перемещение) Closed можно изменить в часто используемых параметрах.

Перенос объектов с помощью маркера Move (Перемещение)

Щелкните ось, соответствующую тому направлению, в котором нужно переместить выбранный объект.
Перетащите курсор в направлении оси для перемещения объекта.

Можно зажать клавишу Ctrl и перетащить курсор для создания копии объекта во время его перемещения.

Вращение объектов с помощью маркера Move (Перемещение)

Используйте изогнутую ось вращения, соответствующую тому направлению, в котором нужно повернуть объект:

Перетащите ось, чтобы повернуть выбранный объект.
Можно удерживать клавишу Ctrl для создания копии объекта во время его перемещения.
Дважды щелкните ось, чтобы повернуть объект на 90°. Можно удерживать клавишу Ctrl и дважды щелкнуть ось, чтобы создать копию объекта, повернутую на 90°.

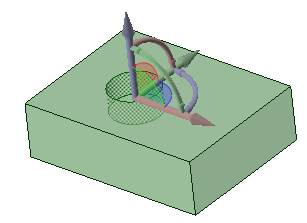

Свободное перемещение по плоскости с помощью маркера Move (Перемещение)

Используйте плоскости между маркерами Move (Перемещение) Closed для перемещения в пределах плоскости.

Удерживайте клавишу Alt.
Между маркерами Move (Перемещение) отобразятся плоскости, обозначенные четвертями круга.
Выберите плоскость для перемещения в ее пределах.
Отпустите клавишу Alt и начните перетаскивать курсор.
При этом символ курсора будет заменен символом свободного перетаскивания.
Нажатие на любой из маркеров Move (Перемещение) отменяет перемещение путем свободного перетаскивания.

Изменение ориентации осей маркера Move (Перемещение)

Изменить ориентацию маркера Move (Перемещение) Closed можно такими путями:

Перетащите маленькие шарики на каждой из осей вращения маркера Move (Перемещение). При этом также можно нажать клавишу пробела, чтобы непосредственно ввести значение угла.
Перетащите центральный шарик маркера Move (Перемещение) или воспользуйтесь параметром инструмента Anchor (Якорь), чтобы переместить маркер на другое твердое тело, грань, ребро или вершину. Используя этот метод, помните о том, что перемещаться по-прежнему будет выбранный объект.
Нажмите клавишу Alt и щелкните точку или линию (или воспользуйтесь направляющей инструмента Move Direction (Направление перемещения)), чтобы ориентировать ближайшую линейную ось по направлению к этой точке или вдоль линии.

Пример

Изменение размера маркера Move (Перемещение) Closed в часто используемых параметрах
