Настройка грани

Любую грань или поверхность можно отредактировать с помощью инструмента Tweak Face (Настройка грани) для изменения ее рельефа. Этот инструмент доступен в режиме 3D и в чертежах.

Степень (или сложность) примитивной грани автоматически возрастает в процессе ее редактирования с помощью инструмента Tweak Faces (Настройка граней). Это обеспечивает плавное и органичное протекание процесса, благодаря чему при добавлении кривых они имеют плавную форму.

При изменении поверхностей с помощью их контрольных точек эти поверхности проверяются на самопересечение. Если изменение приведет к созданию самопересекающейся поверхности, отобразится сообщение об ошибке.

При загрузке результатов выбора, содержащих контрольные точки и сохраненных на панели Selection (Выбор), автоматически откроется вкладка Face Edit (Редактирование грани).

Настройка грани

1. Щелкните элемент Tweak Face (Настройка грани) в группе Edit (Редактирование) на вкладке Design (Конструктор).

   На панели ленты появится вкладка Face Edit (Редактирование грани).

2. Выберите метод редактирования:

   • Control Points (Контрольные точки) для выявления контрольных точек грани или поверхности с целью их перемещения;

   • Control Curves (Контрольные кривые) для выявления кривых точек грани или поверхности с целью их перемещения;

   • Blend Curves (Кривые перехода) для редактирования граней или поверхностей, которые можно воспроизвести в виде перехода;

   • Sweep Curves (Кривые изгиба) для редактирования граней или поверхностей, созданных в результате выгибания.

3. Выберите контрольную точку или кривую на грани.

   Нажмите и удерживайте клавишу Ctrl или нарисуйте рамку для выбора нескольких точек или кривых.

4. (Необязательно) воспользуйтесь элементами управления в группе Select (Выбор) для расширения или сужения выбора.

   Направление U обозначено в окне Design (Конструктор) синими линиями, а направление V — красными.

   • Щелкните или для расширения выбора, чтобы включить в него все точки в направлении U (синем) или V (красном).

   • Щелкните или для расширения выбора, чтобы включить в него следующую точку в направлении U (синем) или V (красном).

   • Щелкните или для сужения выбора, чтобы исключить из него одну точку в направлении U (синем) или V (красном).

5. Выберите инструмент для редактирования грани или поверхности:

   • Add Control Curve (Добавление контрольной кривой);

   • Move (Перемещение);

   • Scale (Масштаб);

   • или любой другой инструмент на вкладке Design (Конструктор).

6. (Дополнительно) Выберите параметры отображения корректируемых граней.

7. Щелкните элемент Close Surface Tools (Закрыть инструменты для работы с поверхностями) для закрытия вкладки и завершения сеанса редактирования.

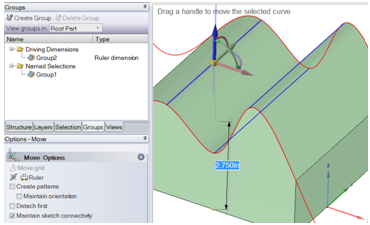

Модификация контрольной кривой путем создания группы

Контрольную кривую можно изменить путем создания группы. В созданной группе будет отображаться линейный размер, который можно отредактировать для изменения кривой.
