面和曲面间倒圆角

可跨两个相交用于分离实体和面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。的工具。于一角见“内圆角”或“外圆角”的面或曲面之间的间隙创建倒圆角两条线或边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。相交点处的倒圆角两条线或边相交处的倒圆角。外圆角是指外角，内角成为内圆角。内圆角和外圆角统称为圆角。见“内圆角”、“固定半径圆角”、“可变半径圆角”。，两个面相交处的倒内圆。内圆角是内角，外角称为外圆角。可以使用“创建圆角”工具或从“拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转绕轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。”选项中选择“内圆角（恒定半径圆角）”选项来绘制内圆角。见“外圆角”边。要在边上创建倒圆角面，请参阅倒圆角边。

在两实体用于描述二维草图或三维绘图中对象任何可被工具识别的对象。三维对象包括顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。的术语。面之间倒圆角时，实体必须扩展至创建倒圆角面的区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。。

面或曲面之间倒圆角

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动）。

2. 选择要创建圆角的两个面。

3. 选择 Options（选项）面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。中的 Round（圆角）选项 。

   拉动箭头将改变以表示将要在两个面之间创建圆角，并显示一个弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。以显示圆角的方向。如已启用光标箭头，黄色光标箭头将显示可拉动以创建圆角的方向。

4. 按 Tab 键可循环查看在两面或曲面之间创建的全部可能圆角。

   若要倒圆角的两个面已为圆角面，按 Tab 键可让您选择在现有圆角面之间倒圆角，或更改现有圆角面半径。

5. 单击并向拉动箭头方向拖动。

   要确定圆角尺寸绘图上的标注，以显示边或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。添加测量尺寸。，请按空格键，键入半径，然后按 Enter 键。

   拉动边以创建圆角时， Pull（拉动）工具将根据几何确定圆角应为恒定半径或可变半径。

   创建圆角后，拉动相邻面时也会拉动该圆角。

   同时对多条边倒圆角时，可能不会创建一个或多个圆角，仅能创建成功的圆角。

   拉动面到面圆角时，可使用 Up To（直到）工具向导特定于所选工具的功能。将其半径与现有圆角匹配。

与边上创建圆角不同的是，将不会记忆圆角隐藏的面。若填充圆角，其将由一条边代替。

示例

两零件上面之间倒圆角 要创建圆角面的区域存在材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。，故该操作将成功。

这些面之间无法创建倒圆角面，因为要创建圆角的两零件之间的区域不存在材料。

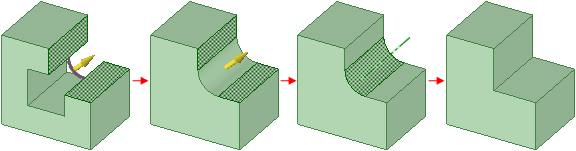

此系列显示在面之间创建圆角，然后使用 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具移除圆角。Fill（填充）工具使用一条边而非原始几何替换圆角。

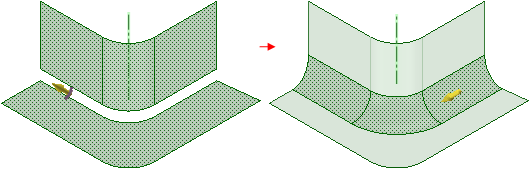

在两曲面之间倒圆角将创建倒圆角曲面。
