拉动

使用 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转绕轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”进行旋转。使用“拉动”工具可绕轴旋转面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角见“内圆角”或“外圆角”或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具可对面进行偏移、拉伸、旋转、扫掠和拔模，并对边进行倒圆角、倒角、拉伸、复制或旋转。也可借助拉动工具来拖动点，以在草绘平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。上绘制线。

拉动工具还可用在面片体中的面片上。

拉动锥体顶点可更改其高度。通过基准假定一个大小、形状和位置非常精确的对象任何可被工具识别的对象。三维对象包括顶点、边、曲、曲面、实体、布局、平面、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。，用于定位或建立其他对象的几何关系。平面拉动将反转锥体。拉动附于顶点的边环一个面周围的所有边；边对边连接组成封闭环的一系列连续边。双击环中的一条边可选取整个环。将在相应的角处创建圆锥面。

可在选择一个面之后进行拉动，将其拖动到任何位置进行操作；也可单击、拖动和释放高亮显示的面。一般来说，拉动的结果在拉动操作之后保持选中或高亮显示状态。

拉动工具的操作具体取决于选择用于处理的面和边，以及选择用于驱动更改的面、平面或边。例如，如果选择处理一个面，然后选择一条边来“驱动”拉动，则拉动工具推断想要以该边为轴旋转该面。如果推断得出多项操作，可使用工具向导特定于所选工具的功能。来修正拉动工具的推断。拉动工具会保留所有偏移移动或复制边、线段或曲线的距离。、镜像经中心平面镜像的两个面或平面之间的相关关系。第二个对象是原始对象的复制结果；如果原始对象的几何发生改变，镜像的对象也会随之更新。使用”镜像“工具指定作为镜像平面的面或平面，或创建两个面之间的镜像平面。、阵列或同轴共享同一旋转中心的面之间的关系。如果在 Display（显示）选项卡中选中 Coaxial Face Groups（同轴面组）复选框，共享同一轴的面会以蓝色阴影标出。关系不变。

拉动一个面时，需要确认的主要有以下两点。首先是确定要拉动的方向。系统提供了默认方向，但可使用 Direction（方向）工具向导见“工具向导”覆盖默认值。其次是确定要对面的各边进行何种操作。默认情况下，面的边由其相邻元素确定，但可改为通过包含在拉动选择中的各边来创建拉伸将面沿其边拉出。边延伸以包裹拉伸面，由此创建由边定义的新区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。。。拉动时，将自动移除并替换相连的倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。。

如果通过选定的钣金特征来调出 Design（设计）选项卡，则拉动工具的操作与 Sheet metal（钣金）选项卡中的操作方式相同。要照常使用，可右键单击结构树"结构"面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。中的一个显示模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。，可展示设计中的每个对象。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。中的钣金零件，在上下文菜单在用户界面中，对所执行操作功能进行详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。说明的列表。右键单击设计窗口在用户界面中显示模型或组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体用于描述二维草图或三维绘图中对象的术语。和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”的区域， 也称为“工作区”。可进入上下文菜单。中选择 Suspend Sheet Metal（暂停钣金）。

创建和编辑实体

1. 单击 Edit（编辑）功能组中的 Pull（拉动）或按 P 键。

   将鼠标悬停在设计中的面和边上，预览自然拉动方向。如果将鼠标悬停在多个面或多条边上，可使用滚轮来预览各元素的拉动方向。

2. 选择要拉动用于创建三维实体或曲面的面、边和点。

   可右键单击设计窗口，选择 Anchor Pull Handle（固定拉动手柄），然后单击以将拉动手柄固定在其他对象上。如需确定从面的中心以外的其他位置进行拉动时的距离，此命令将非常有帮助。

   如果拉动箭头显示为灰色而非黄色，表示对象已锁定，只有解锁后才可执行拉动。要解锁对象，请右键单击结构树中的对象并选择 Unlock（解锁）。

3. （可选）按住 Alt 键并单击，选择将驱动更改的面或边。

   也可选择相应的工具向导，然后单击面、点或边。驱动边使用“拉动”工具选择以驱动更改的边。选择驱动边可进行旋转、定向拉伸、扫掠和拔模为方便从模子或模具上脱模，在对象上设计的角度或锥度。围绕选为轴的面拉动另外一个或多个面即可进行拔模。拉动时可添加或裁剪材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。。。驱动边显示为蓝色。或面显示为蓝色。如果选择 Show cursor arrows（显示光标箭头） SpaceClaim 选项，会显示箭头，指示可移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点。或旋转几何的工具。鼠标来编辑选定对象的方向。

   如需使用标注材料清单中内容组成的标注。更改 BOM 表时，注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。也会随之更新。尺寸绘图上的标注，以显示边或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。添加测量尺寸。，请参阅通过标注尺寸驱动修改。

   测量也可用于驱动修改。



   通过测量驱动修改。

   1. 调出 Pull（拉动）工具
   2. 选择面、边或顶点
   3. 调出 Measure（测量）工具（快捷键为“e”），对任何一个单一对象或在两个对象之间进行测量。
   4. 单击测量结果（将鼠标悬停在测量结果上会显示一个紫色框）。选中后，该测量值会在屏幕上显示，箭头指向任一选择用于测量的对象。
   5. 单击高亮显示的尺寸框，修改此值，对模型进行一次性调整，或者创建可随时修改的测量组。
   6. 也可从 Area（面积）结果中创建测量组。修改组并调整模型，以产生一个所需面积。例如，为盒子一侧的面积创建一个测量组。拉动盒子前面的时候，可为侧面输入一个新面积以完成拉动。





4. （可选）从 Options（选项）面板选择各个选项，或单击右键并从微型工具栏右键单击“设计”窗口时出现的工具特定选项集。也可从“选项“面板访问这些选项。中进行选择。

5. 单击并向拉动箭头的方向拖动，以创建或编辑实体。

6. 如果正确的拉动箭头并未高亮显示，则按 Tab 键或单击要使用的拉动箭头。

   按下 Shift 键可在拉动时捕捉。

   按空格键或单击尺寸可输入一个值。

   要标注拉动量，可键入要拉动的距离并按 Enter 键。也可在微型工具栏的尺寸框中键入尺寸。

   不必单击并拖动（甚至不必接近）拉动箭头。实际上，我们建议将光标移动到远离箭头的位置，以获得更精确的拉动控制。拉动工具唯一重要的输入是移动光标的方向。拉动时，相邻的实体会自动组合用于剪切或组合几何的工具。

   如果要在正视图中拉动，应使用位于设计窗口右下角的标尺来拉动，而非拉动箭头。向左滑动灰色条可切除材料，而向右则可添加材料。

   如果通过同一元件中的另一个对象拉动，较小对象将合并到较大对象中，并且会接受较大对象的属性。如果拉动多个接触曲面，较小曲面将合并到较大曲面中。如果不想合并对象，选择 No Merge（不合并）选项。

   拉动时按住 Ctrl 键可创建按照拉动距离偏移的对象副本。也可在旋转时按住 Ctrl 键以创建曲面副本。在修剪删除由线或边相交而限定的线段。或延伸所绘对象的外部边界。复制面的边时，要适当考虑相邻面的影响。可使用 Up To（直到）工具向导通过 Ctrl 进行复制，也可使用 Both Sides（双侧）选项在原始对象两侧生成偏移方向相反的两个副本。此外，还可使用 Up To（直到）工具向导将曲面拉动到参考边。

   按 Esc 键将取消拉动。

   请参阅目录中设计 > 编辑 > 拉动下的主题一组用于旋转、平移和缩放的视图导航选项。，查看可使用拉动工具执行的操作列表。

快速方法

1. 选择要操作的面、边和点。

   通常情况下，拉动面将增大实体尺寸，拉动边将创建曲面，拉动点则会创建直线或曲线三维空间中的线。。

2. （可选）按住 Alt 键并单击将驱动拉动操作的面或边。

3. 沿拉动箭头方向拖动。

拉动曲线

使用拉动工具选择一条曲线后，拉伸方向由该曲线所在的平面确定。

默认情况下将沿 Z 轴拉动曲线。
如果曲线位于 Z 轴，拉动箭头会指向 Y 方向。
如果选择同一平面上的两条曲线，拉动箭头将指向垂直于曲线所在平面的方向。
如果选择的曲线与另一条曲线相交用于分离实体和面的工具。，拉动箭头将指向垂直于两条曲线所在平面的方向。

拉动曲线两端

拖动曲线端点时可在“相切直线与曲线（弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。或圆）有且仅有一个交点，不相互交叉，在切点处与半径垂直。可草绘与曲线相切的线，或与直线或曲线相切的弧线。”与“自然”（曲率一个“分析”工具，可显示条纹图或彩色阴影以沿曲线或边展示其曲率。以上值表示曲线或曲面上每一个点的弯曲程度或变化缓急。连续）延伸方式之间切换。要以相切方式拖动延伸线，按住 Ctrl 键后再拖动。开始拖动之后可放开 Ctrl 键。如果不按 Ctrl 键，将以曲率连续方式创建延伸线。

• 适用于样条曲线没有尖锐边界（即没有顶点）的连续曲线。使用“样条曲线”工具定义多个点来创建样条曲线。使用“拉动”工具拉动时，样条曲线将变为边。（延长或修剪）

• 适用于弧线



按住 Ctrl 键并拖动，以与曲线相切的方式拉动曲线端点。

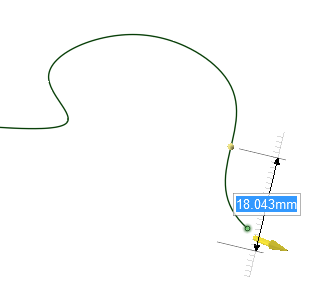

如果不按 Ctrl 键，拉动曲线端点时将以自然曲率延伸曲线。

拉动曲面边

可垂直于相邻面拉动曲面边。开始拉动时按住 Ctrl 键。

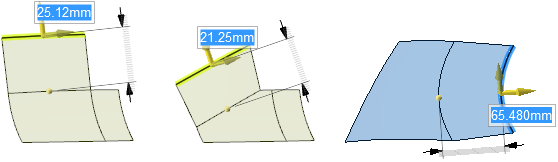

按住 Ctrl 键并拖动，以与曲面相切的方式拉动边。



如果不按 Ctrl 键，拉动边时将以自然曲率延伸该边。

工具向导

以下工具向导将逐步指导您完成整个操作过程。使用 Tab 键可在它们之间进行循环切换。一旦工具向导发生切换，光标也可能发生变化，以反映出当前处于活动状态的向导。

	默认情况下，Select（选择）工具向导处于活动状态。该工具向导处于活动状态时，可以执行标准选择任务，创建自然偏移和圆角两条线或边相交处的倒圆角。外圆角是指外角，内角成为内圆角。内圆角和外圆角统称为圆角。见“内圆角”、“固定半径圆角”、“可变半径圆角”。。选择面、平行面或曲面边进行偏移。选择实体边并对其倒圆角两条线或边相交点处的倒圆角，两个面相交处的倒内圆。内圆角是内角，外角称为外圆角。可以使用“创建圆角”工具或从“拉动”选项中选择“内圆角（恒定半径圆角）”选项来绘制内圆角。见“外圆角”。按住 Alt 键并单击选择驱动面使用“拉动”工具选择以驱动更改的面。选择驱动面可进行旋转、定向拉伸、扫掠和拔模。驱动面显示为蓝色。或边，可进行旋转、定向拉伸、扫掠和拔模。按住 Alt 键并双击一条边可选择环边。按住 Alt 键并再次双击可切换至其他边环。可选择跨越多个元件的对象进行拉动。
	使用 Direction（方向）工具向导选择直线、边、轴、原点轴通过原点的轴。、平面或平表面位于平面内的面。以设置拉动方向。
	选择要旋转的面或选择要旋转的面和边。然后使用 Revolve（旋转）工具向导选择要围绕其旋转的直线、边或轴。
	选择同一主体一个实体或曲面。上任意数量的相邻面，然后使用 Draft（拔模）工具向导选择要围绕其旋转的平面、平表面没有厚度的二维对象（与面相对应，后者是三维对象的一部分）。曲面有面积但没有体积。见“面”。或边。这些相邻面不能与要绕其旋转的中性平面、面或边平行。
	使用 Sweep（扫掠）工具向导选择要沿其进行扫掠的直线、曲线或边。可以扫掠面和边，并且扫掠轨迹见“轨迹”。不能与面位于同一平面中。
	使用 Scale Body（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。主体）工具向导在三维模式下缩放对象。请参阅缩放实体和曲面。
	使用 Up To（直到）工具向导选择要拉动到其所在位置的对象。拉动对象的面或边将与所选主体的曲面配合，或拉至穿过所选对象的平面。也可使用此工具向导将曲面拉动到参考边或面片。拉动至面片参考时，会显示尺寸以供进一步编辑。按住 Ctrl 键时将复制对象。 如果能够确定的话，Up To（直到）所用的选择可以来自于结构树。一个单一面曲面就是关于结构树中 Up To 选择的一个例子。
	将边或面延伸至最近的面。该选项与 Up To（直到）工具向导作用类似，但不必选择要延伸到的面。 可以使用 Full Pull（完全拉动一个“拉动”工具选项，可以旋转 360 度或直至下一面、扫掠整个轨迹或通过所选面融合面或边之间光滑相切的过渡；使用“拉动”工具创建。。）将边自动拉动到与对象相交的最近的面。选择的边会沿拉动手柄方向延伸至完全包裹拉伸部分的下一组面或边。边所在的原始曲面也会延伸，并可创建新边，但不会创建新面。

拉动选项

Pull（拉动）工具提供下列选项。选择要拉动的边或面后，可从 Options（选项）面板或微型工具栏中选择这些选项。

示例

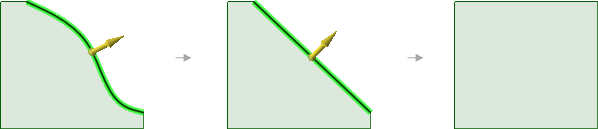

拉动曲面的边，先简化该边，随后延伸（或修剪）其相邻边。

按住 Ctrl 键，同时拉动曲面的边，将生成与该边相切的新曲面。

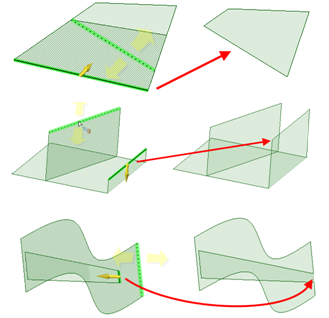

使用 Up To（直到）工具向导将边拉动至其他边。

按住 Alt 键并单击顶点，向该顶点方向拉动曲面上的点。

使用 Full Pull（完全拉动）选项来拉动边。如果选择上图所示绿色曲面的底边，由于相邻曲面无法延伸至超过所选边端点的位置，您将收到一条错误消息。面右侧的边则可使用该选项来拉动，因为相邻面可延伸至超出该边长度的位置。将创建新边，如图中右侧红色标记所示。

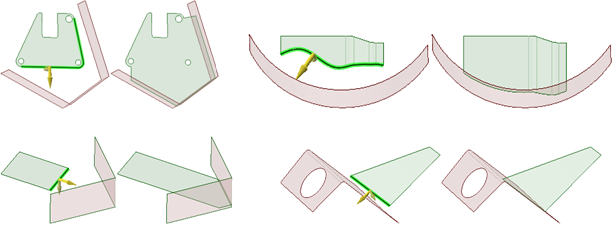

使用 Full Pull（完全拉动）选项将边拉动至距离最近的相邻元素

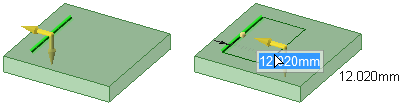

拉动平面上的草绘线，可在同一平面中创建曲面

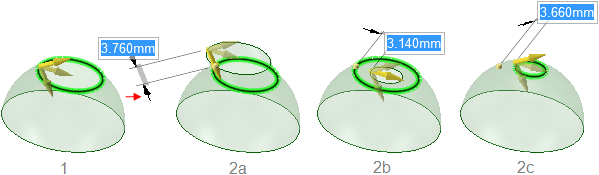

拉动环形曲面的边。可向三个方向拉动。

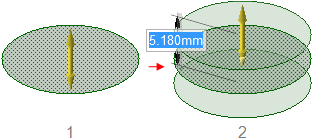

使用 Both Sides（双向）选项拉动时按住 Ctrl 键，可创建曲面副本。

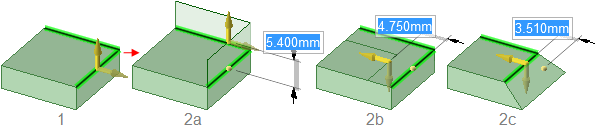

使用 Extrude（拉伸）(2a)、Copy Edge（复制边）(2b) 和 Pivot（旋转）(2c) 选项拉伸两条边。

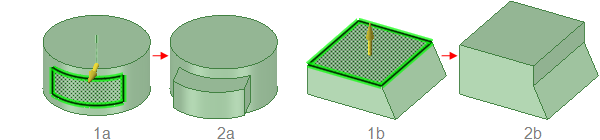

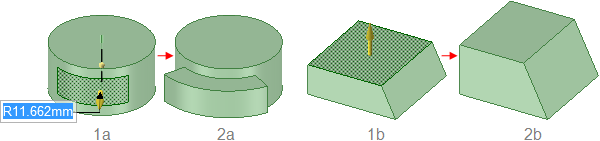

拉动一个面时，将偏移该面，面的各条边受到相邻面的影响。

在已选定各边的情况下拉动一个面，将延伸该面而不受相邻面的影响。

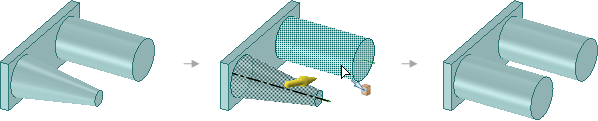

将圆锥面拉动至平行的圆柱面圆柱体的表面，由距圆柱体轴固定距离的点形成。，如果两条轴线靠近，圆柱面将替换圆锥面。否则，圆锥面将替换为与圆锥同轴且与圆柱半径相等的圆柱面。

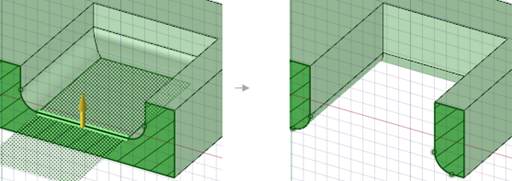

拉动带有倒圆角边的凹口穿过实体底部，圆角会转换为图中的孔。

将曲面拉动至参考边。

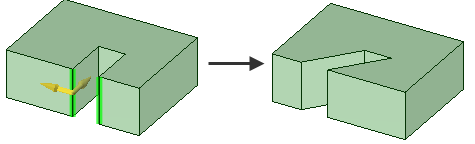

在沿同一方向拉动时同时旋转两条单独的边。
