缩放实体和曲面

可使用 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转绕轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”进行旋转。使用“拉动”工具可绕轴旋转面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角见“内圆角”或“外圆角”或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面一种设计模式，可在剖面中对边和顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。实体用于描述二维草图或三维绘图中对象任何可被工具识别的对象。三维对象包括顶点、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。的术语。和曲面。可以缩放不同元件中的多个对象。

缩放实体、曲面或网格

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动）。

2. 选择实体、曲面或网格见“草图栅格”（网格在 Facets（面片）选项卡中设有 Scale（缩放）工具）。

3. 单击 Scale Body（缩放主体一个实体或曲面。）工具向导特定于所选工具的功能。。

4. 单击一个点、顶点或原点以设置缩放原点。

5. 拉动以动态缩放（拉动时，出现一个字段以显示比例）或按空格键并输入比例。

   可输入数学表达式以计算缩放比例。

   要使用标注材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。清单中内容组成的标注。更改 BOM 表时，注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。也会随之更新。尺寸绘图上的标注，以显示边或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。添加测量尺寸。缩放，请单击临近尺寸的火花图标 并键入一个新值。

选择实体或曲面，按住 Alt 键并单击顶点以固定比例，然后拉动。

不对称缩放实体

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动）。

2. 选择一个实体主体（可使用 Facets（面片）选项卡中的 Scale（缩放）工具对网格进行不对称缩放）。

3. 单击 Scale Body（缩放主体）工具向导见“工具向导”。

4. 单击一个点、顶点或原点以设置缩放原点。

5. 按住 Alt 键并选择一个原点轴通过原点的轴。，或按住 Alt键和 Ctrl 键，然后选择一个点及一条线。

6. 沿线的任一方向拖动，可沿该方向缩放零件。

   可按空格键并在拖动时输入比例值。

将现有实体或曲面单位从毫米转换为英寸

1. 按照上述方法将单位更改为英寸。

2. 选择 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动）工具。

3. 选择要转换的对象。

4. 缩放该对象，比例为 25.4。

缩放基准面或轴

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动）。

2. 选择基准面见“偏移移动或复制边、线段或曲线的距离。基准假定一个大小、形状和位置非常精确的对象，用于定位或建立其他对象的几何关系。面”和/或轴，并选择一条曲线三维空间中的线。、曲面或实体。

   必须按住 Ctrl 键并选择平面。框选不能选中平面。

3. 单击 Scale Body（缩放主体）工具向导。

4. 选择锚点。

5. 沿拉动箭头方向拖动。

示例

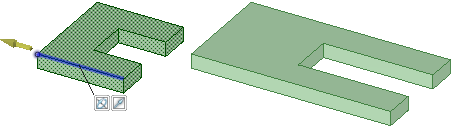

不对称缩放实体

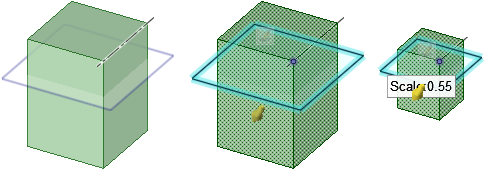

使用实体缩放平面和轴

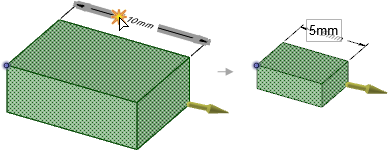

可使用标注尺寸缩放实体。请参阅使用标注尺寸编辑。
