角止裂槽

创建钣金设计或将设计转换为钣金时，会自动创建角见“内圆角”或“外圆角”止裂槽。

Sheet Metal（钣金）选项卡 Modify（修改）功能组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。中的 Edge Relief（角止裂槽）选项工具 决定角止裂槽类型。默认值为正方形，但可更改为另一类型。Corner Relief（角止裂槽）选项工具图标将更改以反映止裂槽类型。该设置将保存，除非关闭 SpaceClaim。

可以选择一个角止裂槽，并在 Properties（属性）面板用户界面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。的不同区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。。，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。的 Sheet Metal（钣金）部分查看其属性。

可能需要在钣金零件上创建角止裂槽。例如，在导入一个没有任何止裂槽的壳体从选定面挖空，留下指定厚度外壳的实体或零件。零件时，或要将密封角转换为普通角时。将尖锐边改为其他接合类型，或在角上分割钣金壁时，会自动添加角止裂槽。

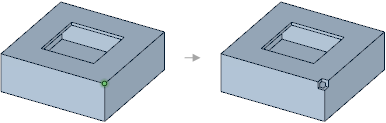

添加角止裂槽

1. 从 Sheet Metal（钣金）选项卡 Modify（修改）功能组的 Corner Relief（角止裂槽）工具中选择选项。

2. 选择要添加角止裂槽的一个或多个点。

更改角止裂槽的类型

1. 单击角止裂槽的任意面以选择一个或多个角止裂槽。
2. 从 Sheet Metal（钣金）选项卡 Create（创建）功能组的 Corner Relief（角止裂槽）工具中选择一个选项：



   角止裂槽类型	图标	应用
   Default（默认）		任意角
   Filled（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）		任意角
   Smooth（平滑）		折弯或折角之间的角
   Square（方形）		任意角
   Circular（圆形）		任意角
   Triangular（三角形）		任意角
   Rectangular（矩形）		任意角
   Oblong（长方形）		任意角
   Diagonal（对角）		半径不相等的折弯或折角之间的角
   Laser Edge（激光边）		任意角
   Laser Symmetric（激光对称）		任意角
   None（无）		任意角



3. 也可从微型工具栏右键单击“设计”窗口时出现的工具特定选项集。也可从“选项“面板访问这些选项。中选择角止裂槽类型，或在 Properties（属性）面板的 Sheet Metal（钣金）部分修改以下值：

   • Relief Type（止裂槽类型）：选择一个角止裂槽类型。

   • Reference（参考）：根据定位角的方式选择 Corner（角）或 Middle（中点）。

   • Diameter, Offset, Width, Height（尺寸绘图上的标注，以显示边或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。添加测量尺寸。、偏移移动或复制边、线段或曲线的距离。、宽度、高度）：为所选止裂槽类型输入值。



     可以旋转绕轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。钣金壁。为在保持正确几何形状的前提下进行实体用于描述二维草图或三维绘图中对象任何可被工具识别的对象。三维对象包括顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。的术语。旋转，在旋转钣金壁面钣金壁的侧面。下图中两个垂直壁面以橙色高亮显示。前，可以自动将角止裂槽转换为默认角止裂槽（会特意略微增大尺寸）。旋转完成后，角止裂槽会自动恢复为原来的止裂槽类型。

部分角止裂槽类型示例

将角止裂槽类型更改为激光对称。
为非等半径折弯从 Corner Relief（角止裂槽）工具中选择 Smooth（平滑）选项。
为非 90 度角选择 Smooth（平滑）选项。



以下示例显示参考角止裂槽属性在展开钣金零件中的影响。



角止裂槽类型：Circular（圆形） 参考：角
角止裂槽类型：Circular（圆形） 参考：中点
角止裂槽类型：Square（方形） 参考：角
角止裂槽类型：Circular（圆形） 参考：中点



角止裂槽添加到转换成钣金的壳体零件





将角止裂槽添加到先前转换为钣金的壳体零件中。该零件在展开前需要接合和分割面。



将角止裂槽类型改回默认设置

1. 选择一个或多个角止裂槽。

   通过选择角止裂槽所在的顶点，可选择一个填充角。

2. 从 Corner Relief（角止裂槽）工具中选择 Default（默认）选项。

   也可在 Properties（属性）面板 Sheet Metal（钣金）部分修改 Relief Type（止裂槽类型）值。



在等半径折弯中创建平滑角止裂槽

1. 按住 Ctrl 单击与角止裂槽相邻的等半径折弯。

2. 从 Corner Relief（角止裂槽）工具中选择 Smooth（平滑）。

密封角

密封角为无止裂槽的钣金角，故要创建密封角，仅需简单移除止裂槽。如其他钣金零件一样，有密封角的零件也可展开并修改。

位于一个无重叠的接合上的密封角

1. 选择这个角的面。

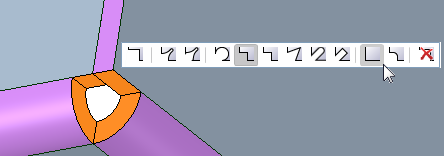

2. 点击微型工具栏中或Corner Relief（角止裂槽）下拉菜单中的 Filled（已填充）。

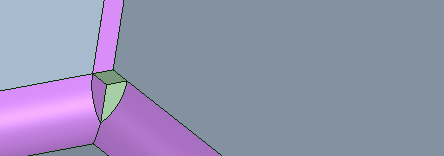

   现在这个角就是密封防水的了。





位于一个完全重叠的接合上的密封角

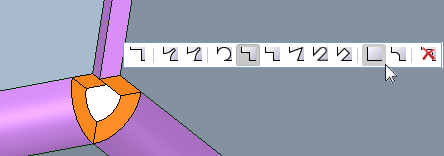

1. 选择这个角的面，并从微型工具条上或角止裂槽下拉菜单中选择一个已填充止裂槽。

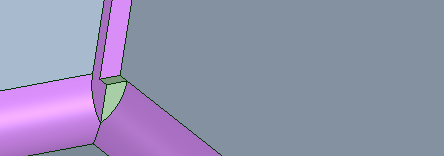

2. 这样会创建密封角。





Partial Overlap Junction（部分重叠接合）：

位于一个部分重叠的接合上的密封角

1. 选择这个角的面，并从微型工具条上或钣金标签页下的角止裂槽下拉菜单中选择一个已填充止裂槽。





2. 这样会创建密封角。





将密封角转换为有止裂槽的角

1. 选择折弯交界处的边或点，如下图所示。



   或



2. 单击 Sheet Metal（钣金）选项卡 Modify（修改）功能组中的 Corner relief（角止裂槽）工具并选择一个止裂槽类型。

   角现在会有一个止裂槽。





移除角止裂槽

移除角止裂槽

1. 选择一个或多个角止裂槽。

2. 从 Sheet Metal（钣金）选项卡 Modify（修改）功能组中的 Corner Relief（角止裂槽）工具或微型工具栏中选择  None（无）。

   角止裂槽对象将被移除。几何将保留。
