Преобразование конструкции в конструкцию из листового металла

Инструмент  Convert (Преобразование) в группе ленты Import (Импорт) на вкладке Sheet Metal (Листовой металл) используется для преобразования существующей конструкции в конструкцию из листового металла в программе SpaceClaim. Преобразование может понадобиться в случае, если пользователь импортирует обычный геометрический элемент или перемещает деталь в другой компонент.

При нажатии на инструмент Convert (Преобразование) и выборе тела поверхности конструкции, тело поверхности автоматически утолщается в тело из листового металла до толщины листового металла по умолчанию. Это усовершенствованная функция избавляет от необходимости еще раз создавать поверхность, эскиз которой пользователь мог сделать перед преобразованием конструкции в конструкцию из листового металла. После преобразования тела можно использовать инструмент Определение для вызова форм, уступов, кромок и т. д.

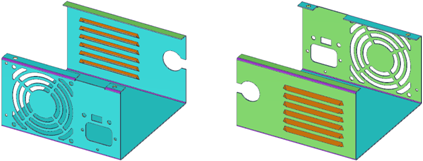

Стенки, изгибы, соединения (только созданные соединения стандартного размера, а не импортированные) и формы, которые были сделаны из листового металла, определяются цветом: грани выделяются синим, соединения — фиолетовым, формы — оранжевым, частичные изгибы — желтым, а ребра конечных граней, расположенные не под прямым углом — красным. Определение важно, так как оно позволяет разогнуть элемент или сделать его плоским при развороте детали.

Подробные практические примеры с дополнительными шагами, которые могут потребоваться при преобразовании детали, например, добавление вырезов для снятия напряжения и соединений, см. в разделе Учебное руководство по преобразованию твердого тела в деталь из листового металла.

Преобразование твердого тела в листовой металл

1. Щелкните элемент Convert (Преобразование) в группе Import (Импорт) на вкладке Sheet Metal (Листовой металл).

   Напавляющая инструмента Select Bodies (Выбрать тела) включена по умолчанию.

2. Выберите тело для преобразования.

   Чтобы выбрать несколько тел, щелкните их, удерживая клавишу Ctrl.

   Стенки, изгибы и соединения (только созданные соединения стандартного размера, а не импортированные) определяются автоматически и выделяются цветом. Грани, которые не разделены толщиной по умолчанию, не выделяются. Ребра, выделенные красным, обозначают конечные грани, расположенные не под прямым углом, как показано на рисунке ниже.







3. Щелкните направляющую инструмента Assign Objects (Назначить объекты).

4. Преобразование острых ребер в соединения:

   1. Выберите параметр инструмента Junction (Соединение) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл).

   2. Выберите острые ребра, которые необходимо преобразовать в текущий тип соединения.

      Щелчок по ребру, выделенному красным цветом, создает соединение или выравнивает острую грань до прямого угла. Ребро3D-объект, состоящий из отдельной внешней границы элемента. ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами., начерченная в 2D, становится ребром при вытягивании эскиза в 3D., по которому производится щелчок для выравнивания грани до прямого угла, определяет окончательную длину стенки листового металла.

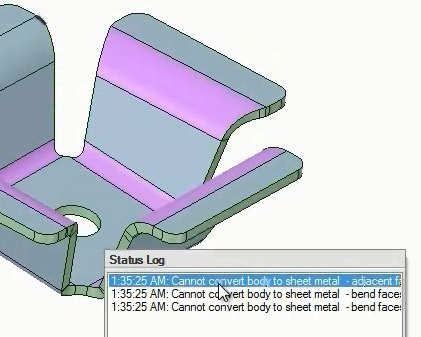

При преобразовании в листовой металл грани, имеющие проблемы, выделяются сообщениями об ошибке в журнале состояния. Щелчок по каждому сообщению выделяет проблему красным миганием. В примере ниже выбрано сообщение, а проблема выделена в верхнем левом углу крайнего левого рисунка. Детальный видОдин из вариантов вида чертежного листа. В детальном виде создается увеличенный вид определенного участка для просмотра большего количества подробностей. Детальный вид можно создать из другого вида на чертежном листе. См. «Общий видОдин из вариантов вида чертежного листа. Общий вид делает выбранный вид независимым от вида, использованного для его создания. См. «ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди. проекции», «Вид поперечного сечения» и «Детальный вид».», «Вид проекцииОдин из вариантов вида чертежного листа. Проецируемое изображение создается из одного из других видов чертежного листа для отображения другой стороны модели. См. «Общий вид», «Вид поперечного сечения» и «Детальный вид»» и «Вид поперечного сечения». проблемного геометрического элемента показан ниже на крайнем правом рисунке.

Пример

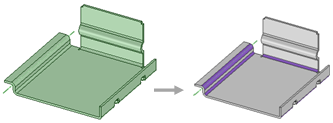

Преобразование конструкции из листового металла с автоматически обнаруженными изгибами.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.
