Определение листового металла

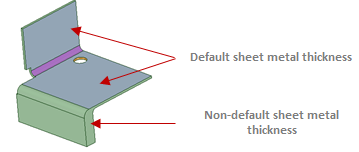

При использовании инструмента Convert (Преобразование) для преобразования тела в листовой металл или при работе с существующим телом из листового металла, только грани листового металла, которые разделены толщиной листового металла по умолчанию, отображаются синим цветом, а листовой металл, ширина которого отличается от широты по умолчанию, как показано на рисунке ниже, не отображается голубым цветом:

После преобразования конструкции в конструкцию из листового металла, можно использовать инструмент Identify (Определить) в группе ленты Import (Импорт) на вкладке Sheet Metal (Листовой металл), чтобы вызвать геометрический элемент листового металла, такой как формы, кромки, выступы, валики, пазы и угловые соединения.

Можно также использовать меню Select >Using Box (Выбрать > С использованием рамки), чтобы определить геометрический элемент листового металла. Выбор с использованием рамки выбирает передние и задние грани предварительно определенного геометрического элемента листового металла.

Некоторые геометрические элементы определяются автоматически, а другие должны быть назначены вручную. После того, как геометрический элемент будет определен, цвет выделения меняется, чтобы обозначить. объект листового металла.

Объекты в преобразованной детали из листового металла должны быть определены перед тем, как их можно будет развернуть.

Определение геометрического элемента листового металла

1. Щелкните элемент Identify (Определить) в группе Import (Импорт) на вкладке Sheet Metal (Листовой металл).

2. Определите каждый из следующих объектов по необходимости, щелкнув соответствующую направляющую инструмента. После завершения щелкните Complete (Завершить).

   • Beads (Валики): выбор выделенных валиков или выбор граней для определения их как валика.

   • Forms (Формы): выбор выделенных форм или выбор граней для определения их как формы.

   • Formed Bends (Сформированные изгибы): выбор выделенных сформированных изгибов или выбор граней для определения их как сформированного изгиба.

   • Gussets (Угловые соединения): выбор выделенных угловых соединений или выбор граней для определения их как углового соединения.

   • Hems (Кромки): выбор выделенных кромок или выбор граней для определения их как кромки.

   • Joggles (Выступы): выбор выделенных выемок или выбор граней для определения их как выступа.

   • Notches (Пазы): выбор выделенных пазов или выбор граней для определения их как паза.

   • Tabs (Выступы): выбор выделенных выступов или выбор граней для определения их как выступа.

Выделение объектов листового металла

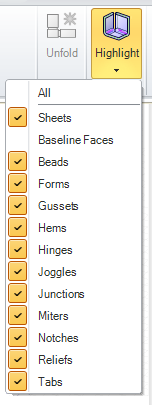

Выберите All (Все) или некоторые параметры из раскрывающегося списка Highlight (Выделение) в группе Show (Отобразить) на вкладке Sheet Metal (Листовой металл) как показано на изображении ниже:

Примеры

Автоматическое определение форм.

Автоматическое определение каемки.

Выбор двух изгибов для определения выступа.

Выбор лицевых и тыльных граней для определения валика.

Выбор ребер толщины для определения пазов.

Автоматическое определение угловых соединений.

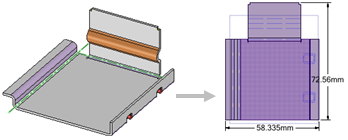

Разворачивание конструкции из листового металла после определения геометрического элемента.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.
