Поворот стенок листового металла

Выберите одну грань стенки листового металла и поверните ее с помощью маркера Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров.. Используется, если необходимо внутреннюю часть грани повернуть вокруг внутреннего центра изгиба или наружную грань повернуть вокруг ее внешней линии обвода

Соединение по умолчанию, вокруг которого происходит поворот, выбирается на основании того, какое соединение приводит к вращению наименьшего участка детали. Чтобы повернуть вокруг другого соединения, перетащите якорь маркера Move (Перемещение) (центральный шарик) к ребру на другом соединении.

Вращение стенки листового металла

1. Щелкните Move (Перемещение) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите грань стенки, которую необходимо повернуть.

   Выбранная грань определяет точку вращения:

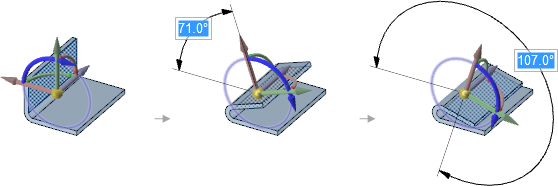

   Выберите внутреннюю грань, чтобы повернуть вокруг внутренней части изгиба:

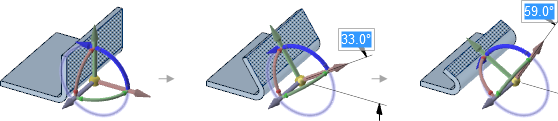

   Выберите наружную грань, чтобы повернуть вокруг наружной части изгиба (внешней линии обвода):







   При повороте стенки вокруг наружной линии обвода, размер стенок меняется. Этот тип вращения полезен, потому что линия обвода является измеряемой точкой для проверки.

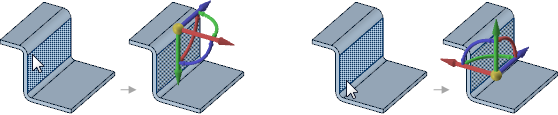

   Если грань соединена более чем с одним соединением, будет выбрано соединение ближайшее к точке, на которой щелкнули мышкой:







3. Выберите голубую ось вращения и поверните стенку.

   Инструмент Move (Перемещение) остановится, когда данная стенка коснется другой стенки.

   Если повернуть стенку таким образом, что ее угол составит больше 180°, изгиб изменит свое направление на обратное.

Пример

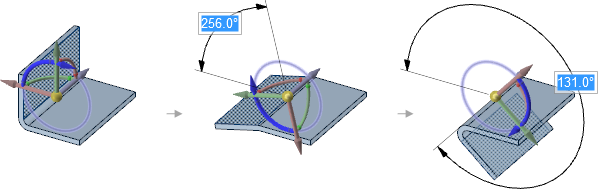

Вращение внутренней стенки с изменением направление изгиба на обратное.

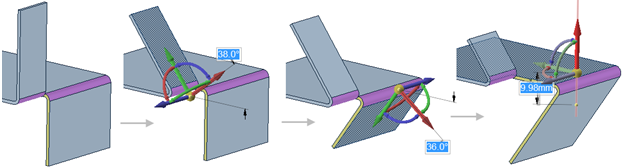

Вращение стенок, которые разделены на ребре, вокруг изогнутого соединения с последующим переводом основной грани, общей для разделенных стенок.
