Создание и редактирование деталей из листового металла

Для создания новой конструкции из листового металла используются инструменты на вкладке Sheet Metal (Листовой метал). Если деталь уже смоделирована, см. раздел Преобразование конструкции в конструкцию из листового металла.

Создание новой конструкции из листового металла

1. Нажмите на вкладку Sheet Metal (Листовой металл).

2. Выберите инструмент в группе Sketch (Эскиз).

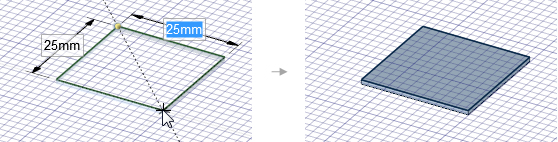

3. Создайте эскиз первой стенки детали из листового металла:





   Во время создания эскиза отображается предварительный просмотр толщины стенки.

   Подробные сведения и инструкции см. в разделе Создание эскиза деталей из листового металла.



4. Щелкните элемент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. на вкладке Sheet Metal (Листовой металл).

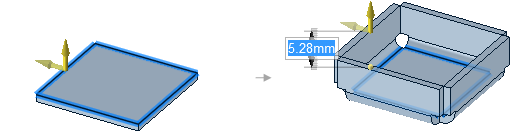

5. Выберите ребро или ребра и потяните боковые стенки детали:



   соединения, угловые высечки и изгибы создаются автоматически по мере необходимости.

   Подробные сведения и инструкции см. в разделе Вытягивание деталей из листового металла.

Выделение объектов в конструкции из листового металла

Выберите параметры в группе Highlight (Выделение) на вкладке Sheet Metal (Листовой металл).

Выделение соединений, высечек, выемок и других объектов из листового металла можно включать и отключать. Настроить цвета выделения можно в разделе Sheet Metal Options (Параметры листового металла) программы SpaceClaim.
